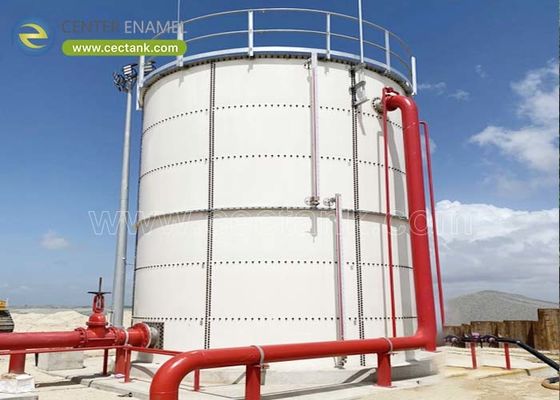

NFPA 22 標準 ガラスで覆われた防火水タンク

商業および産業の防火設計では、NFPA 22 標準ガラスコーティング防火水タンクは、自動スプリンクラー システム、スタンドパイプ、および専用消火栓の供給に特化した、認定された信頼性の高い貯水池として機能します。これらのシステムは、地方自治体の配水網が火災の発生を抑制するために必要な量や流圧を供給できない場合に、重要なバックアップとして機能します。

Center Enamel は、高温 (800°C ～ 900°C) で炭素鋼パネル上にホウケイ酸ガラスを分子融着させることにより、これらの特殊な封じ込めシステムを製造しています。このプロセスにより、内部酸化、孔食、スケールの発生を防ぐ、滑らかな非多孔質ガラス バリアが形成されます。これにより、貯蔵水に構造物の破片が付着せず、一刻を争うときにすぐに供給できる状態が保証されます。

管轄当局 (AHJ) からの承認を得るには、防火水槽は高い運用重量と局所的な環境力に耐えられるように構造的に設計されている必要があります。

ベースラインの流体容量は、システムの総流量需要と建築危険基準に基づく必要な供給期間を乗算して決定されます。

Center Enamel は、特殊な設計ツールを使用して各モジュラー タンク シェルを設計し、これらの主要な力のバランスをとります。

• 死荷重および活荷重の制約:構造物は、全量の水の重量に加えて、それ自身の重量も支えなければなりません。これにより、ステーブの下部リングで最も高い、連続的な外向きの半径方向の圧力がかかります。
• 耐風荷重:NFPA 22 では、最低風圧に耐える構造が求められています。30ポンド/平方フィートただし、この値は、より厳格な地域の建築基準に合わせて増やすことができます。
• 耐震設計:タンクの構成には、特殊なアンカー ボルト ネットワークと厚い底部シートが含まれており、接合部の分離や漏れの危険を冒さずに地震力を吸収します。

長期にわたる運用上の障害を防ぐためには、防火水槽に適切な構造材料を選択することが不可欠です。

NFPA 22 準拠のタンクには、大容量消火ポンプと並行して正しく動作するために特殊なコンポーネントが必要です。

• アンチボルテックスプレート:これらの平らな金属プレートは吸込出口パイプの真上に取り付けられ、高速ポンピング中に渦巻きを破壊し、気泡の侵入や消火ポンプ システムの損傷を防ぎます。
• 気密シェル換気:耐久性に優れた耐腐食性の通気口が最大オーバーフローラインの上に配置されています。これらにより、緊急時の急激なドローダウン時に空気がタンクに迅速に流入し、構造上の真空によるシェルの崩壊を防ぎます。
• 熱凍結防止:寒冷地での設置の場合、タンクは浸漬ヒーターと高性能断熱パネルで構成されており、内部水温の低下を防ぎます。4.4℃ (40°F)氷詰まりのリスクを排除します。

このインタラクティブな設計ツールは、エンジニアが専用の防火設備に必要な貯水容量と構造基礎を見積もるのに役立ちます。

Center Enamel は、タンク生産の重要なステップを現場から自動化された工場環境に移します。

• 精密製造:自動化されたレーザー切断および穴あけ装置は、すべてのコンポーネントにわたって厳しい公差を維持し、現場でのセットアップ中にすべてのパネルが完全に位置合わせされることを保証します。
• 設計されたボルト締めアセンブリ:プレハブタンクパネルは、高張力構造ボルトと頑丈な EPDM ガスケットを使用して現場で接合されます。この組み立て方法により、現場での溶接、サンドブラスト、塗装の必要がなくなり、設置スケジュールが大幅に短縮されます。
• 将来の容量拡張:施設の面積が拡大し、より多くの防火水が必要な場合、モジュール式パネル設計により、作業員が構造物のボルトを外し、同期ジャッキで上部リングを持ち上げ、基部に新しいパネル列を追加することができるため、現場の混乱を最小限に抑えることができます。

標準的な塗装タンクやコンクリートタンクでは、長年の保管により、内部にさびのフレーク、鉱物スケール、生物膜が形成されることがあります。火災によりポンプの高速度低下が引き起こされると、これらのばらばらの粒子が吸引ラインに押し込まれ、ポンプのインペラを損傷したり、下流の自動スプリンクラーの小さなノズルのオリフィスを詰まらせたりして、消火システムが機能しなくなる可能性があります。

はい。ボルト留めパネルのモジュール式の性質により、タンクのアスペクト比を特定の敷地面積に合わせてカスタマイズできます。狭い都市環境の場合、エンジニアは高くて狭いタンク構造を設計できますが、田舎の開けたスペースでは、同じ目標の貯蔵量を達成するために、低くて広い構成を使用できます。

ディープ コバルト ブルー (RAL 5013) は多くの産業システムの標準ですが、防火インフラには特定の美観が必要なことがよくあります。 Center Enamel は、安全性を明確に識別するためのトラフィック レッド (RAL 3020) で仕上げられたパネルと、建物が商業開発や周囲の景観に溶け込むのを助ける落ち着いたグレー、グリーン、タンで仕上げられたパネルを提供しています。
