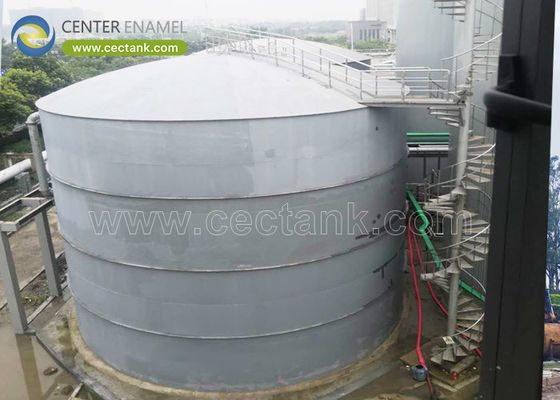

API 650 ステンレススチールタンク: 安全かつ効率的な液体保管のための理想的なソリューション

直接的な答え:重工業用流体管理およびバルク保管業務では、API 650 ステンレススチールタンク安全で信頼性が高く、漏れのない大気封じ込めのゴールドスタンダードを表しています。 API 650 は、アメリカ石油協会が発行した厳密な設計仕様で、溶接垂直貯蔵容器の正確な構造基準を義務付けています。

これらの設計を従来の炭素鋼ではなく高級ステンレス鋼合金で実行することにより、エンジニアは、汚染ゼロの純度、保護コーティングなしでも優れた耐食性を発揮、 そして比類のない運用上の安全性。このため、これらは、高価値の化学物質、航空燃料、食品グレードの原料、および純粋なプロセス水の貯蔵のための最終的なエンジニアリングの選択肢となります。

1. API 650 標準のエンジニアリングの厳密さ

API 650 タンクは単なる鋼製サイロではありません。これは、厳しい内部静水圧応力や外部環境負荷 (風のせん断や地震現象など) に耐えるように設計された高度に設計された構造です。

この規格では具体的に次のことを規定しています。

• 大気圧限界:内圧が大気圧とほぼ等しい（超えない）ように設計されています。$5.6 テキスト{ kPa}$または$0.75 テキスト{psi}$）。

• 溶接の品質管理:構造の健全性を検証するための大規模な放射線写真 (X 線) 非破壊検査に裏付けられた、すべての垂直シェル接合部に 100% 連続完全溶け込み突合せ溶接を義務付けます。

• 段階的なシェルの厚さ:静水圧は容器の底に向かって直線的に増大するため、タンクシェルはさまざまな厚さのリングを使用して構築されています。最下位のリングは最も厚いプレートを特徴とし、上位のリングは徐々に薄くなり、構造上の安全マージンを維持しながら材料の重量を節約します。

必要な最小厚さを計算するには ($t$）規格上の各シェルリングの片足法、エンジニアは次の支配方程式を利用します。

2. 材料科学: グレード 304 対 316L ステンレス鋼

API 650 は歴史的に炭素鋼に焦点を当ててきましたが、規格の付録 X では二相ステンレス鋼およびオーステナイト系ステンレス鋼のタンク設計に関する特定の規則が規定されています。適切な合金の選択は、保存されている媒体の化学組成に完全に依存します。

グレード 304 ステンレス鋼

約18%のクロムと8%のニッケルを含む鉄合金。大気酸化、純水、穏やかな工業用化学薬品に対して優れた耐性を備えています。大量の水の貯蔵、軽油、農産物の加工に非常に費用対効果が優れています。

グレード 316L ステンレス鋼

約 16% のクロム、10% のニッケル、および必須成分が含まれています。2% ～ 3% モリブデン。 「L」は炭素含有量が低いことを示します（$<0.03%$）、溶接プロセス中の炭化クロムの析出を防ぎます。モリブデンを含むことにより、戦車の防御力が劇的に向上します。孔食と隙間腐食高塩化物または酸性の環境で使用されるため、海水、医薬品投入、および強力な化学処理に不可欠です。

3. インタラクティブな API 650 サイズと厚さの計算ツール

このインタラクティブなエンジニアリング シミュレーターを使用して、正味貯蔵量を計算し、API 650 パラメーターに従って必要な底部リング シェルの厚さを推定します。

4. 標準ストレージ仕様の技術比較

適切なエンジニアリング コードを選択することは、動作圧力、温度、材料の制約に適合させるために不可欠です。

5. ライフサイクル総所有コスト (TCO) の利点

プロジェクト資本を評価する際、トン当たりの材料コストのみに注目すると、調達の結論に大きな欠陥が生じます。ステンレス鋼は普通の炭素鋼に比べて初期の材料費が高くなりますが、長期的な総所有コストは全く異なる状況を示します。

実際の TCO の計算:

1. 内部ライナーとコーティングの廃止:腐食性流体を保管する炭素鋼タンクには高価なエポキシまたはポリウレタンの内部コーティングが必要で、7 ～ 10 年ごとに化学的に剥離し、完全に再塗布する必要があります。ステンレス鋼は独自の不動態酸化クロム層を形成するため、合成コーティングは必要ありません。

2. 液体汚染ゼロ:腐食した炭素鋼からの鉄の浸出は、化学資産や食品資産のバッチ全体を台無しにする可能性があります。ステンレス鋼は製品の絶対的な純度を維持し、運用上のバッチ損失がゼロであることを保証します。

3. 構造腐食許容量なし:ステンレス鋼は通常の動作パラメータでは酸化しないため、エンジニアは設計上の腐食許容量を減らすことができます ($CA$） に0.0mm、より薄くて軽いプレートが可能になり、構造基礎の荷重要件が低くなります。

よくある質問 (FAQ)

API 650 ステンレス鋼タンクは高圧保管に使用できますか?

いいえ。API 650 は、内部設計圧力が超えない大気保管用途向けに意図的に調整されています。$5.6 テキスト{ kPa}$($0.75 テキスト{psi}$）。までの低圧設計向け$103.4 テキスト{ kPa}$($15 テキスト{psi}$)、システムは以下に厳密に従って設計されている必要があります。API620代わりに標準。

API 650 の建設シーケンスにおける水圧試験の目的は何ですか?

大気タンクを実際に使用する前に、完全な水圧試験を受ける必要があります。容器は最低 24 時間水で完全に満たされます。これにより、エンジニアはすべての溶接シームに構造的な微小な漏れがないか詳しく検査し、最大荷重下での均一な基礎の沈下を確認し、シェルの全体的な構造的完全性を検証することができます。

溶接タンク構成では、標準の 316 よりも 316L が推奨されるのはなぜですか?

「L」の指定は、鋼合金の炭素含有量が 0.03% 未満に制限されていることを指定します。現場溶接中、標準的な炭素レベルにより、溶接部に炭化クロムの析出として知られる現象が発生し、クロム含有量が減少し、継ぎ目が局部腐食に対して非常に脆弱になる可能性があります。低炭素 316L を使用することでこのリスクが排除され、すべての溶接接合部全体で完全な耐食性が維持されます。
