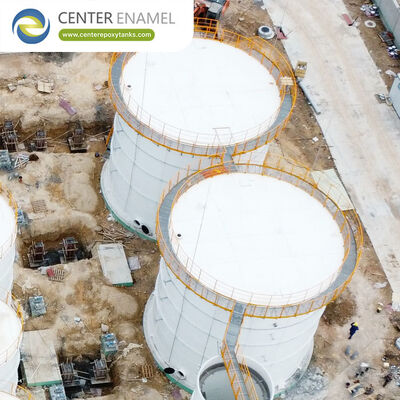

FBE 砂サイロ: 破砕、鋳物、工業用砂のための耐摩耗性モジュール式保管庫のエンジニアリング (2026)

建設、ガラス製造、鋳造、油田サービス部門では、大量の工業用砂の保管は物理的および機械的に深刻な課題を伴います。工業用砂 - 構造用コンクリート砂から高度に特殊化された砂まで水圧破砕用プロッパント（フラクサンド）そしてシリカ粉- 非常に密度が高く、重く、非常に摩耗性が高いです。

高速の空気充填および重力駆動の排出サイクル中、砂粒は格納容器の内壁に対して連続的な研磨マイクロカッターとして機能します。さらに、砂は吸湿性が高いです。サイロ内に湿気が侵入したり結露したりすると、材料の固化、「ブリッジング」、および重大な構造的閉塞が発生します。

2026 年の時点では、Fusion Bonded Epoxy (FBE) ボルト固定スチールサイロロールド・テーパー・パネル（RTP）構造フレームワークを使用して設計されることが多く、産業用砂保管庫の世界的な調達標準としての地位を確立しています。工場で製造された炭素鋼の高い引張強度と高度な分子架橋ポリマーシェルを組み合わせることで、FBE サイロは優れた耐摩耗性と構造上の生命安全の信頼性を提供します。

1. FBEサンドサイロとは何ですか?

FBE 砂サイロは、工場で高性能熱硬化性エポキシ樹脂でコーティングされた高級炭素鋼パネルで構築されたモジュール式乾バルク格納容器構造です。

現場施工中の傷、ピンホール、不均一な厚さに対して非常に脆弱な従来の現場塗布型液体塗料とは異なり、融着エポキシプロセスは工場の厳格な品質管理の下で実行されます。炭素鋼プレートはグリットブラストでほぼ白に仕上げられています (Sa2.5 / SSPC-SP10)、以下の温度に予熱します。180℃と230℃、乾燥ポリマー粉末を静電スプレーします。粉末は自動硬化オーブン内で溶融、流動し、化学的に架橋して、スチール基板に永久的に接着された分離不可能な保護バリアを形成します。これにより、継続的な摩擦、衝撃、および材料の重量に耐えるように設計された、高密度でガラスのように滑らかな内部ライニングが作成されます。

2. 技術的パフォーマンス: 摩擦と湿気の侵入を克服

砂の貯蔵構造は、液体の貯蔵とは大きく異なる過酷な機械的パラメータに遭遇します。 FBE テクノロジーは、いくつかの重要な設計基準を通じて、これらの強力な乾バルク力に対応します。

優れた耐摩耗性と硬度

空気圧による積み込みまたはトラックからの荷降ろしサイクル中に、砂粒子が巨大な圧力の下でサイロの壁に衝突し、サイロの壁に対して滑ります。標準的な液体エポキシやポリウレタン塗装システムは、簡単に傷がつき、剥がれ、剥離し、未加工の鋼が大気酸化や加速された構造摩耗にさらされます。 FBE は、乾式バルク摩擦用に特別に設計された、丈夫で傷つきにくい分子構造を特徴としています。下部排出ホッパーや吸気デフレクター プレートなどの非常に摩耗の激しいゾーンでは、FBE が局所摩耗ライナーや犠牲摩耗プレートと並行してシームレスに機能します。

グラスライニングを上回る柔軟性と耐衝撃弾性

ガラス質グラスライニング (ガラスをスチールに溶融) は優れた表面硬度を備えていますが、本質的に脆いものです。頑丈なビンバイブレーターによる構造振動、動的な荷重の変化、または地震による荷重衝撃など、大きな機械的衝撃を受けると、剥離、欠け、または微小破壊が発生する可能性があります。 FBE は柔軟な熱硬化性ポリマーであり、スチール パネルに沿って動的に曲がり、激しい物理的衝撃下でも優れた耐チップ性と耐飛散性を実現します。

高度なエッジラップとジョイント保護

ボルトで固定された砂サイロは、充填および絞り加工中に継続的な動的膨張と収縮のサイクルを受けるため、構造接合部の完全性が最も重要です。 FBE は、鋭利なパネルのエッジとボルト穴の内側を完全に包み込む静電「パウダー・オン・パウダー」塗布方法を採用しています。これにより、通常、梱包された材料の重量によって隙間腐食や構造錆が発生する主要な部位が排除されます。

ブリッジングを防止するためのマスフロー促進

細かい工業用砂や湿気により、材料がホッパーコーン内で「ブリッジ」または「ネズミ穴」を形成し、自動排出ストリームが中断される可能性があります。 FBE タンクの光沢のある非常に滑らかな内面により、壁の摩擦係数が減少します。この滑らかな仕上げは自然な流れ促進剤として機能し、サイロの壁に沿った骨材の滞留を防ぎ、予測可能な連続的な質量流量排出パターンを保証します。

3. 比較マトリックス: FBE vs. 鉄筋コンクリート vs. ガラス溶融鋼板 (GFS)

4. 工学設計基準とドライバルクへの準拠

厳格な土木基準、産業安全規制を満たし、厳格な産業入札審査に合格するには、プレミアム FBE 砂サイロ (たとえば、次のような世界的リーダーによって製造されたもの)センターエナメル（石家荘正中技術）—次の国際規定に準拠します。

1.AWWA D103-19 (セクション 12.6):工場でコーティングされたボルト締め炭素鋼貯蔵構造の世界的なベンチマーク標準であり、フープ応力、圧縮、および動的な乾バルク圧力プロファイルに対する計算を検証します。

2.ISO 28765:2016:工業用ボルト固定封じ込めの高性能コーティング厚さ、品質テスト、不連続性ゼロパラメータを管理します。

3.ASCE 7-22 / ユーロコード 3 (パート 4-1):サイロの特定の構造設計基準により、モジュール式パネルが高密度の非対称荷重、急速排出時の内部真空圧、および最大250km/h。

4.ISO 9001 工場品質管理:すべてのパネルに高電圧電子回路が確実に適用されるようにする休日テストフラットパッキングの前に、バリアが 100% ピンホールがないことを確認します。

5. 産業砂分野にわたる戦略的応用

FBE ドライバルク構造は、複数の集合体および製造サプライ チェーンにわたる重要な保管ノードとして機能します。

●油田の水圧破砕:フラックサンドの積み替えターミナルや地域の物流拠点で大容量プロパント貯蔵ハブとして機能します。

●ガラスとセラミックの製造:高純度珪砂($text{SiO}_2$)と珪粉を保管します。気密設計により、周囲の湿気による原料の流れの汚染が防止されます。

●鋳造用砂中子システム:鋳型の生産ラインで使用される特殊な鋳物砂の大量保管を管理します。

●ドライミックスモルタルおよびプレキャストコンクリートプラント:自動計量、バッチ処理、および包装機械の上流で等級分けされた砂を保管します。

ドライバルクインフラのROIを最大化

最適化を目指す土木技術者、プラントオペレーター、産業インフラ EPC 請負業者向け投資収益率 (ROI)、FBE ボルト固定鋼製砂サイロは、2026 年に向けた資産の決定的な選択肢です。同期油圧ジャッキ システムを備えたモジュール式のトップダウン組み立て方法を利用することで、これらのサイロは完全に地上から組み立てられます。これにより、高所での足場、クレーンのレンタル、または認定された現場溶接工の必要がなくなり、設置のスケジュールが最大で短縮されます。60%。 FBE テクノロジーは、コンクリートの重い基礎と長い硬化の弱点を排除し、グラスライニングに代わる柔軟で耐破壊性の代替手段を提供することにより、安全で継続的でメンテナンスの手間がかからない乾塊砂の管理を保証し、運用寿命を超えます。30年。

現在、工業用砂処理プラントの設計、プロパント輸送ターミナルの計画、またはガラス製造バッチ システムのアップグレードを行っており、構造積載量の計算、サイジング構成、および総体積のエンジニアリング図面を含む詳細な技術提案が必要ですか?
