パネル貯蔵タンク モジュール式ボルトパネルタンクの完全なガイド

パネル貯蔵タンクは,工場で製造された鋼パネルから組み立てられたモジュール型容器で,敷地内では,密着シームと高強度固定装置で組み合わさります.市,工場,農場,溶接設備なしで大きな液体容量が必要な場合,パネルタンクを選択伝統的な代替品は,比較して苦労します. 鋳型コンクリートは,何週間もの固化が必要で,まだ裂け目や流出があります.フィールドで溶接された炭素鋼タンクでは,その質が完全には現場条件に依存する爆撃とコーティング作業を必要とします..

中国初のガラス溶融鉄タンクメーカーであるCenter Enamelは,2008年からボルト付きパネル貯蔵タンクを生産しており,約200件のエナメリング特許を保有している.融合結合エポキシ (FBE)ステンレス鋼と電熱鋼は,ISO 9001,NSF/ANSI 61,EN 1090,ISO 28765,WRAS,FMに認定されており,2023年時点で100カ国以上に輸出されている.

1パネル 貯蔵 タンク は 何 です か.そして その 構造 は どんな もの です か.

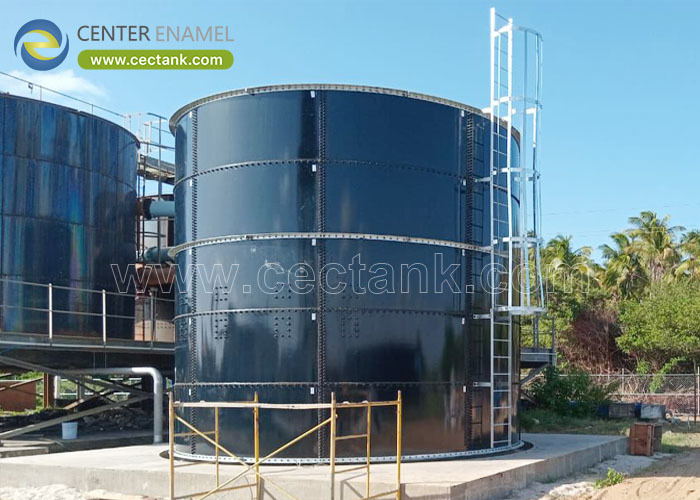

パネル貯蔵タンクとは,ボルト付きの容器で,そのシェル,屋根,床は,標準化された鋼パネルから作られ,8.8級ボルトとエンジニアリング密封剤で結合されています.準備された基礎の上にリングずつ立てた.

■工場製造:パネルはISO 9001の工場管理の下で切断,パンチ,形状,コーティング,固化されます. 泥の作業場でではなく,コーティング厚さと品質がすべてのパネルで繰り返されるようにします.

■4つの材料システム飲料用および腐食用サービスのために820~930°Cで焼いた鋼に溶融されたガラス;廃棄水および化学薬品の貯蔵のためのFBE; 医薬品および高純度用のために304/316/316Lステンレス;低コストの乾燥・水道サービスのために,熱浸しガルバनाइズされた鉄鋼~450°C.

■ストロップ式勃起乗組員は8.8級ボルトと密封板をモントル制御で組み立てます,1000m3のタンクは,通常,小さな乗組員と熱作業許可なしで数日で立てられます.

■標準化アクセサリー:マンホール,フレンズ,屋根のドック,梯子,プラットフォーム,換気口,ミキサーのマウントは,事前に決定されたパネル位置にボルトを付けます.

2なぜパネルタンクは コンクリートや溶接した代替品よりも優れているのか?

パネルタンクは 速度や品質管理 ライフサイクルコストで勝っています 重要な作業は コーティングと製造が 工場で 行われ フィールドでは行われません

■建設速度:ボルトパネルはコンクリート注入よりも3~5倍早く立てられ,28日間の固化も必要ありません.建設作業と並行して設置されます.

■コーティングの整合性:GFSとFBEコーティングは,工場でオーブン固化と100%高電圧スパークテストを受け,溶接タンクにフィールド塗料を塗るピンホールを排除します.

■拡張可能性と再配置性パネル構造により,オーナーはリングを追加して容量を増加させたり,タンク全体を移動させたりできます. 鋳型コンクリートや溶接したモノリートでは不可能です.

■ライフサイクル経済学GFSの設計寿命は30~50年で再塗装サイクルがないため,所有総コストはコンクリート (常時修理) と塗装された溶接鋼 (再塗装は5〜10年ごとに) を下回ります.

3適切なパネル素材とサイズを選ぶ方法

材料の選択は,貯蔵された液体に従って,サイズ決定は,プロセス要求に従って行われます.両方の決定は,認定されたエンジニアリングによって裏付けられなければなりません.

■飲料水NSF/ANSI 61およびWRAS認定のGFSパネルを AWWA D103-09に設計し,屋根へのアクセスと通気装置を標準の慣行に従って指定する.

■廃棄水と泥:FBEまたはGFSパネルは硫化水素と変動pHを処理する.ISO 28765はこれらの任務のためのエナミリング品質を規制する.

■高純度および化学液体:304/316/316Lステンレスパネルは,食品,飲料,および製薬プロセス (LFGB対応オプションが利用可能) のための惰性,磨き可能な表面を提供します.

■容量範囲:模型のパネルのジオメトリは20m3から20,000m3を超えます. FEA認証された設計は,プロジェクト場所の風,地震,雪の負荷に対応します.

エンジニアリング保証

FEAベースの構造計算,コーティング証明書,トルク制御ボルト手順,ISO 9001およびISO 45001管理システムに基づく設置監督オプション, AWWA D103-09,ISO 28765,NSF/ANSI 61,EN 1090およびNFPAの要件を満たしている.

よくある質問 (FAQ)

パネル貯蔵タンクとは?

パネル貯蔵タンクは,工場で塗装された鋼パネルから組み立てられたモジュール型タンクで,敷き詰めされたシームで現場で組み合わさっています.溶接やフィールド塗装を必要としません.数日で立てられます.リングごとに拡張したり 移動したりできます容量は20m3から20,000m3を超えます

パネルタンクを設置するのにどれくらい時間がかかりますか?

容量に応じて,ほとんどのパネルタンクが1〜3週間以内に設置されます. 1,000m3のGFSタンクは,通常,小さなスタッフで数日で組み立てられます.パネルが互いにボルトをくわすため,コンクリートの硬化,溶接,フィールドコーティングが必要.

どのパネル素材を選ぶか?

飲料水と腐食剤の使用のために GFS (NSF/ANSI 61認証) を選択し,廃水と化学サービスのために FBE,高純度アプリケーションのために304/316/316Lステンレス低コストの水と乾燥貯蔵用中央エナメルエンジニアが 液体化学の選択を確認した

パネルの貯蔵タンクはカスタマイズできますか?

ええ.センター エナメールタイラー 直径,高さ,屋根の種類 (コーン,ジオデシックドーム,膜),およびアクセサリー地元風力および地震負荷のFEA検証.

■
