パネル貯蔵タンク モジュール式ボルトパネルタンクの完全なガイド

世界中のバイオガスプラントには、一つの建設上の秘密があります。それは、最大の容器は現場で溶接されるのではなく、工場で作られた鋼板を組み立てて作られているということです。これらのプレート組み立て式、またはボルト締め式のタンクは、有機廃棄物を分解する消化槽と、バイオガスと消化液を貯蔵する貯蔵タンクを形成します。このアプローチは、バイオガス経済が遅い建設を罰するため、 civil work の1ヶ月はエネルギー収入の1ヶ月の損失を意味するからです。

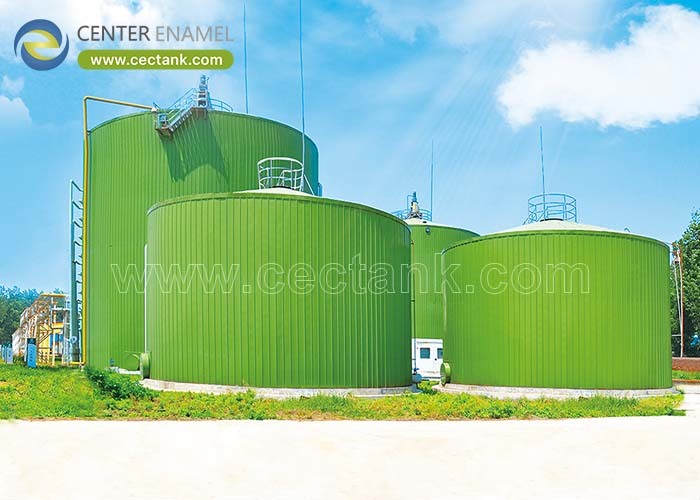

Shijiazhuang Zhengzhong Technology Co., Ltd (Center Enamel) のプレート式バイオガス貯蔵タンクは、ガラス溶融鋼パネルから作られています。これは、820〜930℃で焼成されたガラスでコーティングされた鋼板で、現場でガス密性のガスケットでボルト締めされます。その結果、数ヶ月ではなく数週間で建設される耐腐食性、ガス密性の容器が完成します。2008年以来、約200件のガラスコーティング特許を持つ中国初のGFSメーカーであるCenter Enamelは、100カ国以上にバイオガス貯蔵タンクを納入しています。

プレート式バイオガス貯蔵タンクは、工場製造されたガラスコーティング鋼板を、高強度ボルトとシーリングガスケットで接合して組み立てられた容器であり、消化槽またはバイオガス/消化液貯蔵タンクとして使用されます。

• 工場製造プレート:鋼板は工場でせん断、圧延、パンチング、ガラスコーティング、スパークテストが行われ、品質管理が建設現場から切り離されます。
• ボルト締め組み立て:8.8グレードのボルトとガスケット付きの継ぎ目がプレートを液体密閉およびガス密閉シェルに接合し、現場溶接は一切行いません。
• 一つのファミリーで二つの役割:同じプレート技術で、嫌気性消化槽（混合、加熱）とバイオガスまたは消化液貯蔵タンク（密閉、静止）を構築します。
• 容量範囲:200 m3の農場規模の消化槽から20,000 m3の自治体および産業システムまで。

プレート組み立て式タンクは、バイオガスプロジェクトの実現可能性を決定する4つの要因、すなわち耐腐食性、ガス密性、速度、コストで優れています。

• 耐腐食性内部:溶融ガラス表面は、スラリー酸、アンモニア、H2Sに耐性があります。これは、コーティングされていない鋼を破壊し、コンクリートをひび割れさせる化学物質です。
• ガス密性シール:設計されたガスケットとボルト締めされたカバーは、メタンをシステム内に保持し、空気を遮断し、収量と安全性の両方を保護します。
• 数週間での迅速な設置:プレートは小さなチームと手工具でボルト締めされます。溶接、長いコンクリート養生、天候に左右される現場コーティングは不要です。
• 拡張可能で移設可能:プラントは、原料の成長に合わせてリングやタンクを追加できます。ボルト締めされたタンクは分解して移動できます。コンクリートでは不可能です。

機能によって構成を選択します。生物学的なプロセスには加熱・混合式の消化槽、バイオガスと消化液の貯蔵には密閉・静止式のタンクを選択します。

• 嫌気性消化槽:加熱（メソフィリックで35〜38℃、またはサーモフィリックで50〜55℃）、撹拌機による混合、ガス密性ルーフで覆われています。
• バイオガス貯蔵:ガス生産と利用需要のバランスをとるための、ガス密性低圧タンクまたはカバーです。
• 消化液貯蔵:土地への散布まで液体残渣を保持する密閉タンクで、臭気と排出物を制御するためのカバーが付いています。
• 供給・バッファタンク:原料の前貯蔵および混合タンクで、供給スケジュールを平準化するようにサイズ設定されています。

Center Enamel のすべてのプレート式バイオガス貯蔵タンクは、AWWA D103-09 に準拠して FEA 検証されており、ISO 9001/45001 の下で製造され、100% 高電圧ホリデー スパーク テストが行われ、ISO 28765 の認証を受けています。100カ国以上でバイオガス実績があります。

バイオガスプラントはプロジェクトファイナンスによってスケジュール通りに建設されます。プレート組み立て式タンクは、生物学が必要とする2つの要素、すなわち耐腐食性容器とガス密性シールを損なうことなく、そのスケジュールを圧縮します。

プレート式バイオガス貯蔵タンクは、工場製造されたガラスコーティング鋼板をボルトとガスケットで接合して組み立てられた容器です。嫌気性消化槽またはバイオガスと消化液の密閉貯蔵として機能し、容量は約200 m3から20,000 m3までです。

プレート（ボルト締め式）構造は、コーティングと品質管理を工場に移し、少人数のチームで数週間で設置でき、現場溶接や現場塗装を回避し、拡張または移設が可能です。溶接式およびコンクリート式の消化槽は数ヶ月かかり、現場労働力に依存します。

低圧バイオガス貯蔵は、ガス密性ボルト締めカバーと設計されたガスケットによってサポートされます。タンクファミリーは主に消化槽および低圧ガス/消化液貯蔵に使用され、圧力定格機器はシステム設計ごとにサイズ設定されます。

はい。容量、直径と高さの比率、消化槽用途向けの加熱および混合システム、ガス密性カバーの種類、断熱材、マンホール、プラットフォーム、レベル計などのアクセサリーは、原料と現場ごとに設計されます。
