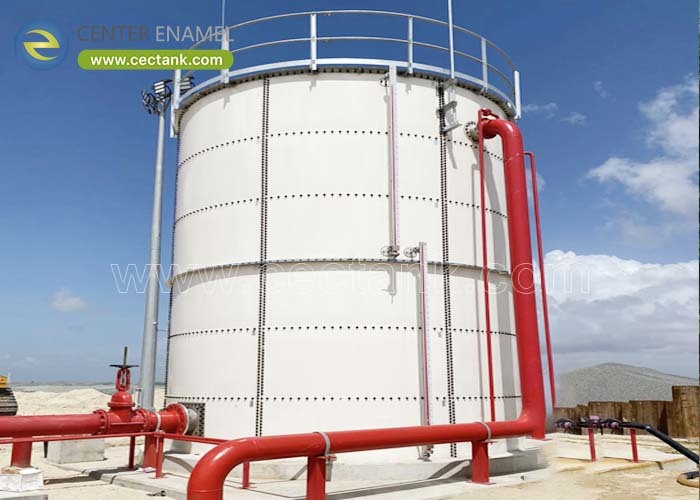

20000 m3 鋼製の貯水タンク:エンジニアリング 非常に大きなボルト付き貯水池

約2万m3の水貯蔵タンクは,調達項目ではなく,民事・物流プロジェクトになります.ボリュームは,幾何学的決定が基礎設計と相互作用するほど大きいです.,風力や地震による負荷が日常ではなく,支配的になり,パネル,ボルト,シールの数が現場管理を重要な道に変える.工業用原水貯蔵輸送車へのアクセス,クレーンの位置付け,パネル配列固定された構造が許さない 基礎の耐久性です

工学的に体系的にアプローチすると,20000m3のボルト付きの鋼水タンクは実証された能力を十分に備えています実際の風と地震のケースのために設計されたシェル構造と同様に慎重に計画されたパネルロジスティック.(センターエナメル) は,このクラスとそれ以上のタンクを配達しました2020年には21,094m3の装置,2024年には32,000m3の装置,2018年には34.8mの高さのタンクを含む.

ジオメトリは足跡,高さ,水力学とのトレードオフです. 20,000 m3の容器は,直径40 m × 高さ16 m,または 32 m × 25 m,選択は利用可能な土地によって決まります配送システムが必要とする運用レベル範囲と,高さとともに上昇する基盤のコスト.

• 足跡と高さ:より大きな直径は高さや基礎負荷濃度を減らすが,より多くの土地とより広い屋根の幅を必要とする.
• 液体レベル範囲:使用可能なレベル帯は配送システムによって設定されるので,容器は効率的な殻の高さ内で動作範囲を保持するように比例する必要があります.
• 屋根の長さ:広い直径がアルミ製の地形ドームを好む場合があり,内部柱がなく広がり,内部は検査と清掃のために清潔に保たれます.
• 風の影響:高くて狭い殻は風に敏感なので 露出した沿岸や露天地では 低プロフィールが好ましいことが多い.
• 財団経済:基礎コストが多層鋼の限界コストを上回るため,軸承容量と決済制限はしばしば幾何学を決定します.

2万m3では 設計基準が変わります 風や地震による負荷 殻の安定性 基礎の安定性プレートではなく,ボルト付きの接頭が通常重要な要素です.設計は,厚さ表ではなく,有限要素分析によって AWWA D103-09 に準拠して検証される.

• 風と地震側面負荷と地震性スローシングは,シェルとアンカージ設計を決定し,どちらも実際の現場露出カテゴリと地震地帯に対して評価されなければならない.
• シェル安定性:このサイズの薄壁の殻は安定性によって支配され リングデザインや固め物や風梁を 構造的解決策の一部にします
• 螺栓付き接頭設計:8.8級の密封装置は重要なインターフェースであり,関節設計とボルトの配置はプレートの厚さと同じ重さを持つ.
• 決済容量:ボルト付き構造は,単石構造よりも差異的な安定を許容し,基礎設計と建設品質を決定的にします.
• 有限要素検証:シェル,屋根,アンカージはテーブルによるサイズではなくモデル化されているため,デザインは擁護可能であり,レビューのために文書化されています.

大きなボルト付きタンクは 工事現場管理で成功するか失敗するかです 各パネルは工場で完成した単位として移動します塗料の損傷なく扱える密封剤に適した条件で密封され,基礎が既に達成した許容量まで組み立てられる.

• 工場製のパネル:パネルは,塗装され,テストされ,番号が付けられ,フィールドの塗装は必要なく,品質は現場の天候に依存しません.
• 勃起の配列:パネルは組み立て順に詰め込まれ 輸送されます これがクレーンを生産的に保つため 適切な部品を待つのではなく
• 保護された取り扱い:溶けたコーティングを保護する 持ち上げと保管の手順は,現場での損傷は,将来の腐食の最も避けられる源だからです.
• 密封剤の規律縫合物は,製造者の温度と表面要求に従って,指定された密封剤で制御された条件で組み立てられる.
• アクセスと配置:20000m3のタンクが多くのコンテナ荷物を届けるので,輸送前に車両の路線,クレーン位置,着陸エリアを計画する必要があります.

センターエナメルは,文書化された基準スケールを持つ大きなボルト鋼容器を設計しています.2020年に21094m3のタンク,2018年に34.8mの高さのユニット,そして2024年に32,000m3の装置を供給します.パネルは820〜930°Cでガラスで溶融され,高電圧休日の 100%の火花試験で1500Vで確認された2C2Fカバー, グレード8.8のボルトで結合され,有限要素分析によってAWWA D103-09に検証されました. NSF/ANSI 61, WRAS,CE/EN 1090のカバーでISO 9001で生産されています.標準的な30日スケジュールで100カ国以上に配達され 3年間の保証があります.

ボルト付き鋼鉄タンクは20,000m3をはるかに超えて通常建設されており,センターエナメルは2020年に21,094m3のユニット,2018年に34.8mの高さのタンク,2024年に32,000m3の装置を納品しました.工場のパネルから組み立てられているからです工場で造られた船のように 輸送の大きさによって 総容量は制限されません

一般的な配置は直径40m × 高さ16m または 32m × 25m 左右で,利用可能な土地,配送システムが必要とする動作レベル範囲に合わせて選択されます.基礎の軸承能力標準表から選択するよりも,風にさらされる.

殻の負荷に対応した 基礎と 極めて重要な 差異的な安定容量も 狭いものです 螺栓付き構造は 単体構造よりも 容赦がないからです基礎設計は,最終的な幾何学選択を先行する,直径から高さの決定をしばしば支配するからです.

ええ.センターエナメル 容量,直径,高さ,屋根のタイプ GFSを含む 自立屋根とアルミニウムジオデシックドーム, 風と地震設計を設定 サイトケース,隔熱,道路もフレンジ 梯子 プラットフォーム 計器具

• 20000m3では,地形,水力レベル範囲,基礎容量,風露によって決定されます.標準的なサイズテーブルではなく.
• 風,震動性,殻の安定性,ボルト付き関節設計が構造を支配する.有限要素分析によってAWWA D103-09に検証する.
• 螺栓構造は差異的な安定が非常に少ないので 基礎設計は最終的な幾何学的選択の前に来るべきです
• プロジェクトの成功は タンクの設計と同様に パネルの配列,保護された取り扱い,密封剤の規律,計画された現場アクセスに依存します
