AWWA D103 ガラスライニング鋼製タンク：標準準拠の解説

ボルト締め鋼製タンクは、関係者のほとんどが実際に読んだことのない規格を参照して仕様が決定されることがよくあります。「AWWA D103にボルト締め鋼製タンクを溶接する」という仕様書の一文は、どの版が適用されるか、どのコーティングシステムが意図されているか、あるいはエンジニアが必須と考える条項は何かについて、製造業者にはほとんど何も伝えていません。そして、これらのギャップから紛争が生じます。自治体の水道プロジェクト、防火設備、産業用貯蔵において、繰り返し発生する問題は同じです。それは、古い版のタンクが納品されたり、一般的な塗料規格は満たしてもD103のコーティング要件を満たさないコーティングが使用されたり、製造または据付手順が文書化されていなかったりすることです。準拠とはラベルではなく、設計、材料、製造、据付、検査にわたる実証可能な要件のセットです。

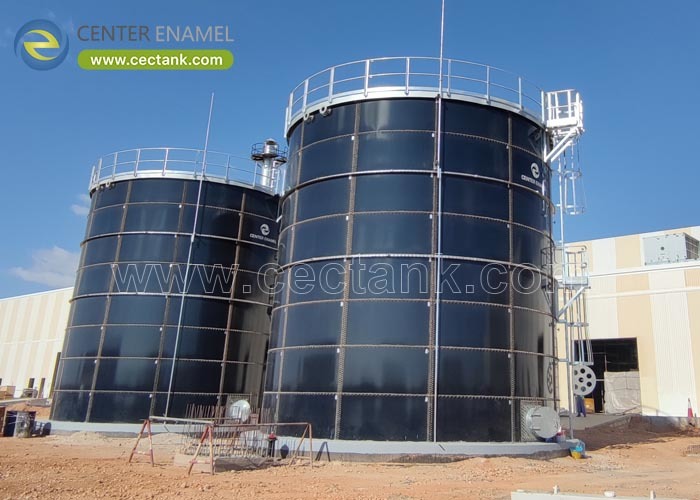

AWWA D103は、貯水用の工場塗装済みボルト締め炭素鋼タンクに関する米国水道協会（American Water Works Association）の規格であり、ガラスライニング鋼（glass-fused-to-steel）を公認コーティングシステムの一つとして明確にカバーしています。GFSタンクの場合、準拠とは、規格の構造設計規則、コーティングおよび材料要件、製造、据付、検査規定を満たすことを意味します。石家荘正中科技有限公司（Center Enamel）は、AWWA D103-09に準拠したボルト締めGFSタンクを設計・製造しており、シェル形状は有限要素解析で検証され、100カ国以上に納品されています。

1. AWWA D103は何をカバーしていますか？

AWWA D103は、貯水用の工場塗装済みボルト締め炭素鋼タンクを規制しています。構造設計、建設材料、工場で適用されるコーティングシステム、製造および工場での作業、据付および現場での作業、そしてタンクが使用される前に準拠を実証するための検査および試験に関する要件を定めています。

• 適用範囲： 貯水用の工場塗装済みボルト締め炭素鋼タンク。公認オプションの中にガラスライニング鋼コーティングシステムが含まれます。
• 構造設計： シェルプレートの厚さ、ボルト締め継手の設計、風荷重および地震荷重、そしてシェルが寸法決定される基準に関する要件。
• 材料： 鋼材基材、ファスナー、シーリング材の仕様。これにより、プレートだけでなく、アセンブリのすべてのコンポーネントがカバーされます。
• コーティングシステム： 表面処理、塗布、コーティングの連続性を検証する試験を含む、工場で適用されるコーティングに関する要件。
• 据付および検査： 組立、基礎とのインターフェース、塗装済みパネルの現場での取り扱い、引き渡し前に実施される検査および試験に関する規定。

2. GFSタンクはどのようにコーティング要件を満たしますか？

コーティング規定は、ガラスライニング鋼が構造的な利点を持つ部分です。なぜなら、融着により、すべてのパネルで電気的に連続性を検証できるコーティングが生成されるからです。塗布システムが厚さ測定と目視検査に依存するのに対し、融着ガラスコーティングは高電圧でピンホール検査が行われるため、連続性の欠如は使用中に発見されるのではなく、工場で発見されます。

• 工場での塗布： コーティングは、管理された工場条件下で塗布および焼成されます。これは、規格が工場塗装済みタンクを想定しているまさにその環境です。
• 連続性試験： 各パネルは高電圧（通常1500V）で試験されるため、コーティングの連続性の欠如は、据付後ではなく、出荷前に特定され修理されます。
• 測定された接着強度： 融着結合強度は3450 N/cm²と定量化されており、コーティングの付着に関する定性的な主張ではなく、検証可能な値を提供します。
• 定義された硬度： 焼成された表面はモース硬度6.0に達し、取り扱いによる損傷、研磨剤、および耐用年数中の清掃に対する耐性をサポートします。
• マルチコートオプション： 標準は2C2Fで、攻撃的な用途には3C3Fが利用可能であり、貯蔵される液体に合わせて指定されたコーティングシステムを一致させることができます。

3. 準拠はどのように検証および文書化されるべきですか？

準拠は、主張されるのではなく、証拠によって示されるべきです。購入者は、設計根拠と計算書、鋼材およびファスナーの材料証明書、コーティング試験記録、据付および検査文書を受け取る権利があります。そして、仕様書には、規格のどの版が適用されるか、そしてレビューのために提出されなければならないどの文書を記載すべきです。

• 版を明記する： 仕様書に版（例：AWWA D103-09）を明記し、サプライヤーと購入者が同じ文書に基づいて設計するようにします。
• 設計計算書： 設計根拠、荷重ケース、および結果として得られるプレート厚さとボルト仕様を示すシェル設計計算書を要求します。
• 材料証明書： 鋼材のミル証明書、およびアセンブリ全体をカバーするファスナーとシーリング材の証明書を取得します。
• コーティング試験記録： 製造ロットに関連付けられたピンホール試験記録、接着強度と硬度の値、およびコーティング厚さの測定値を取得します。
• 据付および検査報告書： タンクが受け入れられる前に、文書化された据付手順と、継ぎ目の完全性チェックを含む検査記録を要求します。

Center Enamelは、完全な文書化とともにAWWA D103-09に基づいて設計・製造しています。パネルは820〜930℃でガラスライニングされ、標準で2C2Fコーティングが施され、各パネルは1500Vでの100%高電圧ピンホールスパークテストで検証され、接着強度は3450 N/cm²、硬度は6.0 Mohsで測定されます。シェル形状は有限要素解析で検証され、グレード8.8のファスナーでボルト締めされ、ISO 9001、ISO 28765、CE/EN 1090、NSF/ANSI 61の基準を満たして製造され、標準30日間の納期で3年間の保証付きで100カ国以上に納品されています。

仕様書における標準の参照は主張です。計算書、証明書、試験記録は証拠です。証拠を要求してください。

よくある質問（FAQ）

AWWA D103とは何ですか？

貯水用の工場塗装済みボルト締め炭素鋼タンクに関する米国水道協会（American Water Works Association）の規格です。構造設計、材料、工場で適用されるコーティングシステム、製造、据付、および準拠を実証するために必要な検査と試験をカバーしています。

AWWA D103はガラスライニング鋼タンクをカバーしていますか？

はい。ガラスライニング鋼は、規格内で公認されている工場塗装済みコーティングシステムの一つであり、GFSタンクは他の工場塗装済みボルト締め鋼タンクと同様に、AWWA D103-09に基づいて設計・文書化されています。

AWWA D103はコーティングに関して何を要求していますか？

定義された表面処理、塗布、および検証試験を備えた工場塗装済みコーティングシステムを要求しています。GFSの場合、これは820〜930℃での管理された炉内融着と、各パネルの連続性試験、さらにコーティングの性能を証明する測定可能な接着強度と硬度の値につながります。

AWWA D103準拠内でタンクをカスタマイズできますか？

はい。容量、直径、高さ対直径比、屋根の種類、コーティングシステム、断熱材、およびすべてのマンウェイ、フランジ、はしご、プラットフォーム、計装は、シェル設計がAWWA D103-09に基づいて文書化されたままで、プロジェクトに合わせて構成できます。

主なポイント

• AWWA D103は、工場塗装済みボルト締め炭素鋼貯水タンクの規格であり、ガラスライニング鋼システムを明確にカバーしています。
• 準拠は、仕様書におけるコーティングの参照だけでなく、設計、材料、コーティング、製造、据付、検査に及びます。
• 融着ガラスによりコーティングの検証が客観的になります。各パネルで100%ピンホールテスト、測定可能な接着強度、定義された硬度。
• 仕様書には常に版を明記し、証拠として計算書、材料証明書、試験記録を要求してください。
