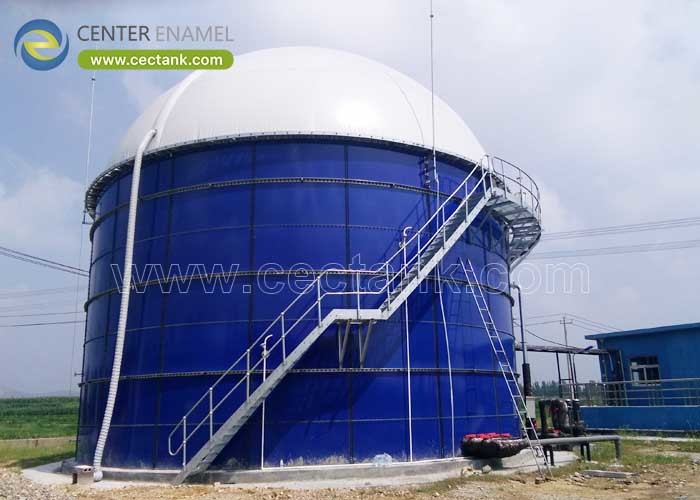

CSTRタンク：形状、バッフル、伝熱 - 容器の貢献

連続撹拌槽型反応器（CSTR）において、タンクは反応を保持する容器ではなく、反応の一部です。容器の形状、バッフル、伝熱面は、内容物が真に均一であるか、固形物が懸濁状態を維持できるか、そしてプロセスが必要とする範囲内で温度を維持できるかを決定します。ミキサーを指定し、容器をそれに合わせると、通常は平均値は良好でも局所的な問題が深刻な反応器が得られます。

まず形状を決定し、それに基づいて撹拌と伝熱の設計を行います。石家荘正中科技有限公司（Center Enamel）は、シェルにバッフル、インペラ支持、加熱面、アクセスを組み込んだCSTR容器を製造しており、容器とプロセス機器は一体として設計されています。

1. 容器は何を提供する必要があるか？

CSTRは、保持するものによって定義されるのではなく、達成すべきことによって定義されます。4つの要件が容器を形成し、それらは時に異なる方向に引っ張られます。

• 均一な組成: 完全混合の仮定は、内容物が実際に均一である場合にのみ成り立ちます。静止しているポケットは、参加していない体積です。
• 均一な温度: 反応速度と生物活性は両方とも温度に従います。狭い範囲内で温度を維持できない容器は、性能も維持できません。
• 固形物の懸濁: 供給物が固形物を含む場合、容器と撹拌はそれらを移動させ続けなければなりません。さもなければ沈降し、永久に失われた体積となります。
• ガスの封じ込めと放出: 多くのCSTRはガスを生成します。容器はそれを安全に封じ込め、制御可能に放出し、屋根裏空間を密閉する必要があります。
• 清掃性とアクセス: CSTRは、点検、インペラメンテナンス、清掃のために内部アクセスが必要です。アクセス provision は元の設計に含めるべきです。

2. 形状は性能にどのように影響するか？

高さと直径の比率は最初の決定であり、後で変更するのが最も難しい決定です。これは、混合パターン、利用可能な伝熱面積、設置面積、ガス保持挙動を一度に決定します。

• 高さと直径の比率: 液相CSTR容器は一般的に1に近い値で、用途、インペラ配置、利用可能な設置面積に応じて約0.8から1.5の範囲で動作します。
• 背の高い容器: 伝熱のための壁面積が増え、設置面積が小さくなりますが、1本のシャフトに複数のインペラが必要で、全高にわたる混合にはより注意が必要です。
• 背の低い容器: 単一インペラでの混合が容易で表面更新が良好ですが、設置面積が大きくなり、伝熱のための壁面積が少なくなります。
• 底部の形状: ドーム型、平底、円錐形の底は、固形物に対してそれぞれ異なる挙動を示します。用途によっては、円錐形とドーム型の底が排水と固形物回収に役立ちます。
• フリ​​ーボード: 泡とガスの放出には、液面より上の空間が必要です。泡立ちプロセスは、液体の体積だけでは示唆されるよりもかなり多くのフリ​​ーボードを必要とします。

3. バッフルと伝熱は何を追加するか？

バッフルと伝熱面は、反応器をミキサー付きのタンクと区別する2つの特徴です。どちらも設計段階で組み込むのは簡単ですが、後から追加するのは高価です。

• バッフルの存在理由: バッフルがないと、液体は全体として回転し、中央の渦を形成し、ほとんど混合されません。バッフルは回転を垂直循環に変換します。
• バッフルの配置: 通常、壁に垂直に取り付けられた4つのバッフルで、タンク直径の約10分の1の幅を持ち、デッドポケットを防ぐために壁からわずかなクリアランスがあります。
• インペラとタンクの比率: 標準的な配置では、インペラの直径は通常タンク直径の約3分の1で、固形物を沈降させるのではなく移動させるために床からのクリアランスが設定されています。
• 伝熱オプション: 外部ジャケット、内部コイル、またはポンプ循環付きの外部熱交換器。ジャケットは内部を清潔に保ちます。コイルはより多くの面積を提供します。外部熱交換器は最もサービスしやすいです。
• 断熱と制御: 断熱材とクラッドは温度を安定させ、負荷を軽減します。制御戦略は、サイクリングするのではなく、狭い範囲内で温度を維持する必要があります。

エンジニアリング保証とプロジェクトサポート

石家荘正中科技有限公司（Center Enamel）が納入するすべてのタンクは、AWWA D103-09およびEN 1090に対してエンジニアリングされ、シェル、ルーフ、ノズルの負荷の有限要素検証が行われ、ISO 9001およびISO 45001管理下で820～930℃で融着され、表面の100％にわたって1500Vでホリデーテストが行われ、グレード8.8ボルトとメーカー認定シーラントで組み立てられています。CSTR容器は、用途によって設定された形状、シェル設計に統合された壁バッフルとインペラ支持、ジャケット、内部コイル、または外部熱交換器による断熱材とクラッドを備えた加熱、プロセスがガスを生成する場合のガス密閉ルーフ provision、工場成形された貫通部、ゾーンごとの混合適合コーティング、メンテナンス体制に合わせたアクセスと安全 provisionを備えてエンジニアリングされています。

「ミキサーを容器に合わせると、混合の問題が発生します。容器とミキサーを組み合わせると、反応器が得られます。」

よくある質問（FAQ）

CSTRにバッフルが必要なのはなぜですか？

バッフルがないと、液体は単一の物体として回転する傾向があり、中央の渦を形成し、実際の混合はほとんど行われません。壁に取り付けられたバッフルは、その回転を遮断し、垂直循環に変換します。これが混合を生み出し、固形物を懸濁状態に保ちます。

適切な高さと直径の比率は？

液相用途では、一般的に1に近い値で、約0.8～1.5の範囲で動作します。背の高い容器は伝熱のための壁面積が増え、設置面積が小さくなりますが、複数のインペラが必要になります。背の低い容器は1つのインペラでより簡単に混合できますが、より広い設置面積が必要です。

CSTRはどのように加熱または冷却されますか？

外部ジャケット、内部コイル、またはポンプ循環付きの外部熱交換器を使用します。ジャケットは内部を邪魔なく清潔に保ち、コイルはより多くの表面積を提供し、外部熱交換器は容器に入ることなく最も簡単にサービスできます。選択は、用途、必要な面積、清掃体制によって異なります。

CSTRタンクは当社のプロセスに合わせてカスタマイズできますか？

はい。形状、バッフルとインペラ provision、伝熱方法、ゾーンごとのコーティンググレード、ルーフとガス処理、ノズルと計器レイアウト、断熱材、アクセスと安全 provisionはすべてプロセス要件に合わせて構成され、製造前に確認されます。
