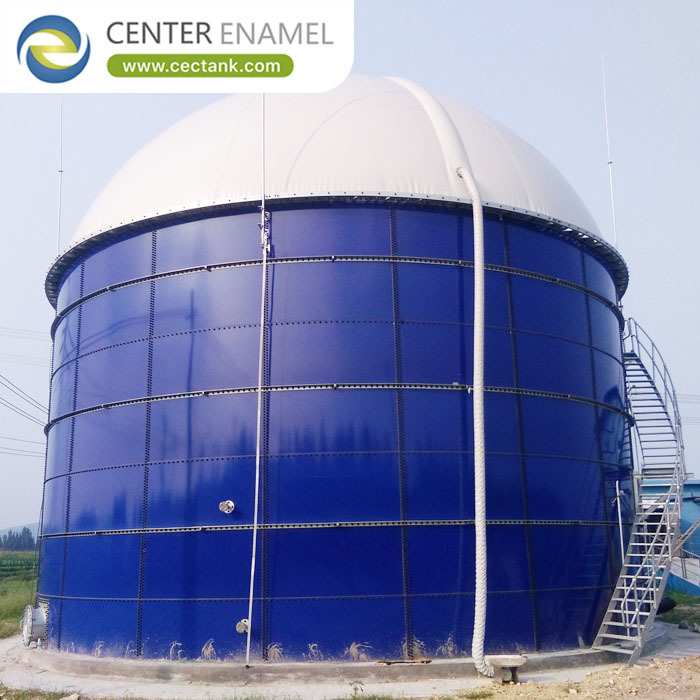

バイオガスの貯蔵タンク:無酸素処理のためのGFS消化器

廃水処理プラントや農業廃棄物処理プラントにおけるバイオガスおよび嫌気性消化プラントは、同じプレッシャーに直面しています。それは、バイオガスを安全に貯蔵し、エネルギー回収のためにガスを捕捉し、資産を数十年間稼働させ続けることです。ライナーの膨れ、継ぎ目の漏れ、コーティングの劣化は、貯蔵資産を規制遵守の負債とメンテナンスの負担に変えてしまいます。

石家荘正中科技株式会社（Center Enamel）が設計したボルト締めGFSタンクは、コードベースの構造と、嫌気性消化槽のガスとスラリー用に構築されたガラス溶融鋼（GFS）エナメルコーティングを組み合わせています。その結果、AWWA D103-09およびISO 28765に準拠し、熱サイクル、充填・排出、腐食性サービスを通じてその性能を維持します。

GFSタンクは、誤った材料や接合部が静かに故障するような条件下でバイオガスを貯蔵します。仕様は、プレートが切断される前に腐食、汚染、構造荷重に対応する必要があります。なぜなら、バイオガス用途では、コーティングの劣化や継ぎ目の漏れに余裕がなく、文書化された30〜50年の耐用年数は、設計段階で行われた選択にかかっているからです。

• サービス適合性: 嫌気性消化槽のガスとスラリーが、シェルプレートから屋根や継手まで、すべての仕様を決定する場所でバイオガスを貯蔵します。
• 構造的根拠: ボルト締めされており、溶接の場合は1フィート法で、ボルト締めの場合はコース定格でシェルサイズが決定され、その後風荷重と地震荷重がチェックされます。
• 容量: 単一タンクで100〜20,000 m3まで対応するため、1つの容器でプラントの日次処理量を第2のシェルなしで処理できます。
• ライフサイクル: 30〜50年の設計寿命は、初日から文書化された検査および再コーティング計画があって初めて現実的になります。
• なぜ重要か: タンクは、不安定な在庫と環境との間のバッファーです。その余裕はプラントの余裕です。

材料の選択は、タンクが製品と環境にどのように耐えるかを決定します。GFSは嫌気性消化槽のガスとスラリー用に選択され、表面処理と820〜930℃で820〜930℃で溶融されたガラス質エナメルコーティング（DFT 0.25〜0.40 mm）で保護され、摩耗と化学攻撃に耐えます。グレードと厚さは、サービスの腐食性、地域の気候、および目標設計寿命に従います。なぜなら、シェルが設置されると、荷重を支える金属は、高価な再構築なしに再指定できないからです。

• 材料: GFSが基準です。グレードと厚さは、バイオガスの腐食性と地域の気候に従います。
• 表面処理: エナメルが溶融される前にプレートをSa 2.5にショットブラストするため、ミルスケールの上にフィルムが乗るのではなく、フィルムが結合します。
• 規格: AWWA D103-09およびISO 28765に準拠して構築され、溶接手順とNDEはコードに一致しています。
• 腐食防御: ガラス質エナメルコーティングと、土壌または製品の要求に応じてカソード保護により、シェルを設計厚さに保ちます。
• なぜ重要か: サービスに入ると材料を簡単に再指定できないため、ここで行われた選択が数十年にわたるメンテナンス曲線を設定します。

GFSタンクは、販売図面ではなく、ジョイントとハイドロテストで定格を獲得します。ボルト締めされた継ぎ目はガスケットでシールされ、仕様通りにトルク締めされ、エナメルは表面の100％にわたって1500Vでホリデーテストされ、シェルは設計水頭の1.25倍の水圧で証明され、ミル証明書、NDEレポート、およびコーティング厚さログは、タンクとともに運用寿命に入ります。検査は、製造されたシェルを規制当局が許可し、保険会社がカバーする資産に変えるものです。

• ジョイント: ボルト締めされた継ぎ目はガスケットでシールされ、トルク締めされているため、隠れた欠陥が静水圧下で漏れになることはありません。
• ハイドロテスト: シェルは設計水頭の1.25倍またはコードに従って静水圧テストされ、埋め戻し前に各コースを証明します。
• フィットアップ: グレード8.8のボルトと制御された現場でのフィットアップにより、設置されたタンクは計算された幾何学的形状に忠実になります。
• QAパッケージ: ミル証明書、NDEレポート、およびコーティング厚さログは、タンクごとにコンパイルされ、オペレーターに引き渡されます。
• なぜ重要か: 検査は、製造されたシェルを保険をかけたり許可を得たりできるタンクに変えるものです。

石家荘正中科技株式会社（Center Enamel）が納入するすべてのタンクは、AWWA D103-09およびEN 1090に基づいて設計され、シェル、屋根、ノズルの荷重の有限要素検証が行われ、ISO 9001およびISO 45001管理下で820〜930℃で融合され、表面の100％にわたって1500Vでホリデーテストされ、グレード8.8のボルトとメーカー認定のシーラントで組み立てられます。コーティング厚さログ、ホリデーテストレポート、およびハイドロテスト記録は、すべてのバイオガスプロジェクトとともに提供されるため、設計ストーリーはAWWA D103-09に対する監査に耐えることができます。

バイオガスタンクは汎用品のシェルではありません。それは構造計算、ガラス溶融鋼（GFS）コーティングシステム、そして30年以上持続する必要のある検査記録です。

製品の汚染を防ぎ、サイトからの漏洩を防ぎながら、AWWA D103-09の構造と検査要件を満たす管理された条件下でバイオガスを貯蔵します。

主な基準はAWWA D103-09であり、材料、溶接、腐食保護についてはISO 28765によってサポートされています。その後、地域のコードと許可が選択を確認します。

GFSはサービス用に指定され、プレートはSa 2.5にブラストされエナメルが溶融され、土壌または製品の要求に応じてカソード保護が追加されます。コーティング厚さログは出荷前に検証されます。

はい。シェル高さ、屋根タイプ、ノズル、ミキサー、および計装は、処理量、気候、およびコードに合わせて調整されます。石家荘正中科技株式会社（Center Enamel）は、タンクごとに図面と検査パッケージを発行します。
