エナメル質嫌気性消化タンク: GFS プロバイダーの選び方

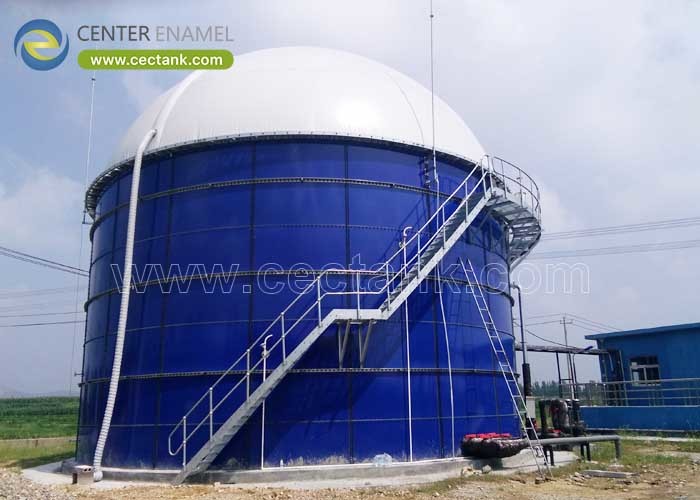

エナメル質の嫌気性消化タンクは、55 ～ 65% のメタンであるバイオガスを捕捉しながら、酸素を使用せずに有機原料を保管および処理します。適切なプロバイダーを選択することで、蒸解釜が気密性を維持し、30 年間使用できるかどうかが決まります。 Shijiazhuang Zhengzhong Technology Co., Ltd. (センター エナメル) が設計したガラス溶融鋼 (GFS) 嫌気性蒸解釜は、ガラス質エナメル コーティングとボルト締め鋼構造を組み合わせており、迅速で耐食性の高い設置が可能です。

ホーロー嫌気性消化槽とは

エナメル質嫌気性消化タンクは、酸素の不在下で有機物を分解し、生成するバイオガスを捕捉する密閉型反応器です。エナメルとは、0.3 mm 以上の鋼板上に 820 ～ 930 °C で溶融されたガラス溶融鋼板 (GFS) ガラス質コーティングを指し、シェルに非多孔質で不活性な表面を与え、20 ～ 40 日間の水圧保持や激しい消化物にも膨れを起こさずに耐えます。

• プロセス：微生物が有機物をバイオガスに変換する間、原料は 35 ～ 38°C (中温性) または 50 ～ 55°C (好熱性) に保たれます。
• エナメルの役割:ガラス層は、塗装鋼よりも酸性の研磨性消化物に対して優れた耐性を持っています。
• 構造：8.8 グレードのファスナーを使用したボルト留めパネルにより、現場で溶接せずに組み立てることができます。
• 出力：5 ～ 30 mbar のバイオガスは、固定または浮遊ガス ホルダーの下に収集されます。

主な特性、コンポーネント、およびタイプ

完全なエナメル嫌気性消化タンクは、コーティングされたシェル、密閉された屋根、混合システム、およびガス収集経路を組み合わせています。一般的なタイプは、均一なスラリー用の連続撹拌槽型反応器 (CSTR)、高強度廃水用の上向流嫌気性スラッジブランケット、および肥料や食品廃棄物などの繊維質原料用のプラグフロー設計です。

• シェル：GFS パネルは 1 つのタンクで 40,000 m3 に対応し、エナメルは 1500 V で休日テスト済みです。
• 屋根：ガス貯蔵のニーズに応じて、固定コーン、アルミニウム測地線ドーム、または二重膜ガスホルダーを使用します。
• 混合：サイドエントリー、水中、またはドラフトチューブミキサーは、懸濁液中の固体を 5 ～ 15 W/m3 に保ちます。
• ガス経路:マニホールドと圧力リリーフラインは 5 ～ 30 mbar での動作に対応したサイズです。

用途と動作条件

ホーロー製嫌気性消化タンクは、都市下水汚泥、農業肥料、飲食廃棄物、有機負荷の高い産業廃水を処理します。これらは継続的に稼働し、季節的な飼料変動に耐え、現場で廃棄物をエネルギーに変換します。そのため、臭気と送電網の電力使用量の両方を削減することを目的として、水資源回収施設や農場に設置されています。

• 市区町村:バイオガスによる汚泥の消化は工場の熱と電力として再利用されます。
• 農業:肥料とサイレージの浸出液処理と栄養素の回収。
• 産業用:食品加工排水をBOD・COD低減して放流。
• 気候に関するメモ:寒冷地では暖房義務が高くなります。断熱材はそれに応じて指定されます。

技術的な考慮事項

サイジングは供給量と揮発性固体から始まり、水圧保持期間を 20 ～ 40 日間、動作温度を 35 ～ 38°C に設定します。 55 ～ 65% のメタンのガス組成によってホルダーの容積が設定され、5 ～ 30 mbar の圧力帯域によってルーフとシールの選択が決まります。すべての溶接とボルトは、タンクに充填する前に AWWA D103-09 および ISO 28765 に従って検証されます。

• 保持：20 ～ 40 日間の HRT により、消化が安定し、ガス生成量が予測可能になります。
• 温度：中温温度は 35 ～ 38°C がデフォルトです。好熱性はガス速度を上げますが、より多くの熱を必要とします。
• ガス：55 ～ 65% のメタンと微量の H2S は脱硫によって管理されます。
• 規格:AWWA D103-09 および ISO 28765 は、ボルト締め GFS シェルを管理します。

利点と制限事項

エナメルコーティングにより、消化タンクの内部は不活性に近くなり、塗装鋼よりもはるかに耐酸性や耐摩耗性が高く、ボルトでの組み立ても迅速です。実際の制限は、pH 補正ステップを追加しない限り、GFS は pH 5.5 未満の原料には適さないことです。この境界は、タンクの構築後ではなく、プロセス設計時にチェックする必要があります。

• アドバンテージ：不活性エナメルは、30 ～ 50 年の設計寿命にわたって消化腐食に耐えます。
• アドバンテージ：ボルト締め構造により、現場での長時間の溶接が回避され、試運転時間が短縮されます。
• 制限：非常に低い pH または高研磨剤の場合は、プロセスまたはコーティングの変更が必要です。
• 制限：単一タンクの天井は 40,000 m3 近く。より大きな任務は複数の戦車に分割されます。

設計パラメータ

以下の数値は、プロバイダーがタンクごとに見積もるべき耐荷重値です。鋼材を発注する前にエンジニアがシェル、コーティング、ジョイントシステムを確認できるようにしており、これらは保険会社や規制当局が審査時に求める数値となる。

比較と選択ガイド

溶接鋼、コンクリート、ガラス繊維強化プラスチックに対して、ガラス溶融鋼 (GFS) 嫌気性蒸解釜は、耐食性と 500 ～ 40,000 m3 の範囲の構築速度で優れています。この表を使用して、供給する材料の腐食性、現場での物流、必要な寿命に適合させてください。

ベスト プラクティス: プロバイダーの選択方法

パンフレットの主張ではなく、文書化された証拠に基づいてプロバイダーを最終候補に挙げます。 ISO 28765 の計算、1500 V の休日テスト レポート、タンクごとのコーティング厚さのログ、さらに同様のサイズと原料の蒸解釜からの参照が必要です。 Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) は、設計ストーリーが監査に耐えられるよう、タンクごとに図面、臨死体験記録、検査パッケージを発行しています。

• 尋ねる:ISO 28765 シェル計算および AWWA D103-09 準拠レター。
• 確認する：1500 V、エナメル DFT 0.25 ～ 0.40 mm での休日テスト。
• 確認する：ミキサー、ルーフ、ガスホルダースコープは単一電源です。
• 参照：同等の容量と原料を備えた蒸解釜は、現在も使用されています。

ホーロー製嫌気性消化槽は、構造計算、GFS (Glass-Fused-to-Steel) コーティング システム、および 30 年間保存する必要がある検査記録を備えています。最低価格のみを約束するプロバイダーではなく、コーティングの証明、コード計算、および同等の操作リファレンスを提示できるプロバイダーを選択してください。

よくある質問 (FAQ)

ホーロー嫌気性消化槽とは何ですか?

有機廃棄物を酸素なしで処理し、生成されたバイオガス (通常 55 ～ 65% のメタン) を熱や電力として回収します。都市汚泥、農業肥料、食品加工廃水が主な供給源となります。

GFS 嫌気性消化装置を管理する規格はどれですか?

ボルト締めシェルは、AWWA D103-09 および ISO 28765 に従って設計されており、材料および溶接は ISO 9001 および ISO 45001 に従って管理されています。地域の条例およびバイオガス許可により、選択が確認されます。

エナメルコーティングはどのように検証されますか?

プレートは Sa 2.5 までブラストされ、エナメルは 820 ～ 930°C で溶融され、仕上げ表面は出荷前に平方メートルごとに 1500 V で休日テストされます。

エナメル蒸解釜は低 pH 原料を処理できますか?

GFS は酸によく耐えますが、pH 5.5 未満の原料はタンクに入れる前に修正する必要があります。設計時に pH 範囲と研磨剤の含有量をプロバイダーに確認してください。

1 つのタンクでどのくらいの容量まで到達できますか?

単一のガラス溶融鋼鉄 (GFS) タンクの容量はおよそ 500 ～ 40,000 m3 です。より大きな任務は、1 つの特大砲弾ではなく複数の戦車で満たされます。

タンクをサイトに合わせてカスタマイズできますか?

はい。屋根のタイプ、ミキサー、ノズル、ガスホルダー、計器類は、スループット、気候、コードに適合します。図面と検査パッケージはタンクごとに発行されます。
