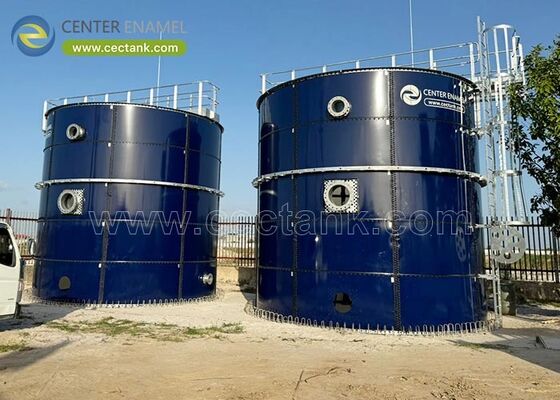

大規模バイオガスプラント向け50,000 m3消化槽の設計

50,000 m3消化槽は、有機廃棄物を処理し、メタン含有率55-65%のバイオガスを回収してグリッドまたはプロセスエネルギーに利用するユーティリティスケールの嫌気性反応器です。このサイズでは、構造的およびプロセス上のマージンが信頼性を決定します。石家荘正中科技株式会社（センターエナメル）が設計したこの規模のガラス溶融鋼（GFS）消化槽は、AWWA D103-09およびISO 28765に準拠し、ホリデーテスト済みのエナメルシェルを備えています。

50,000 m3消化槽とは

50,000 m3消化槽は、約50,000立方メートルの原料を35-38℃で保持する密閉型嫌気性反応器であり、微生物が有機物をバイオガスに変換します。ガラス溶融鋼（GFS）形式では、シェルは820-930℃で溶融されたエナメルパネルをボルトで接合したもので、酸性消化液に対して30-50年の寿命で耐性のある不活性な内部を提供します。この容量は、ユーティリティスケールのバイオガス用途に firmly 位置づけられます。

• 容量: 約50,000 m3。
• 温度: 35-38℃（中温性）。
• ガス: メタン55-65%。
• シェル: ボルト接合エナメルGFS。

主な特徴、構成要素、およびタイプ

50,000 m3では、タンクは通常、全量混合型のCSTR、または酸性化とメタン生成を分離する二段設計です。シェルは、1500Vでホリデーテストされた厚さ0.25-0.40mmのエナメル、8.8等級のボルト、および二重膜ホルダーを備えたガス密閉ルーフを使用します。ヒーター、ミキサー、脱硫装置は、単一のエンジニアリング供給に統合されています。

• CSTR: 全量混合。
• 二段: 酸性化＋メタン生成。
• シェル: 0.25-0.40 mm、1500 V。
• 供給: ヒーター、ミキサー、脱硫。

用途と運転条件

ユーティリティスケールプラント、大規模農場、および地方自治体の廃棄物処理施設では、下水汚泥、家畜糞尿、食品廃棄物の処理に50,000 m3消化槽が使用されます。これらは、連続的な大量の原料を熱、電力、または注入用バイオメタンに変換します。GFSエナメルはpH 3-11に耐性があるため、同じ容器で、数年以内に塗装鋼を腐食させるような攻撃的な消化液も処理できます。

• ユーザー: 電力会社、農場、都市。
• 原料: 汚泥、糞尿、食品。
• 生成物: 熱、電力、バイオメタン。
• pH: エナメルは3-11に耐性。

技術的考慮事項

設計では、滞留時間20-40日、温度35-38℃、バイオガス中のメタン含有率55-65%を5-30 mbarで固定します。混合は、50,000 m3の固形物を均一に保つために5-15 W/m3を使用します。シェルはAWWA D103-09およびISO 28765に基づいて計算され、プレートはSa 2.5にブラスト処理され、1500Vでホリデーテストされ、設置場所の地震荷重および風荷重が確認されます。

• 滞留時間: 20-40日。
• 温度: 35-38℃。
• 混合: 5-15 W/m3。
• シェル: Sa 2.5、1500 V。

利点と制限

50,000 m3 GFS消化槽は、腐食防止シェルと迅速なボルト接合による建設でユーティリティスケールのバイオガスを提供します。制限は、50,000 m3に近い単一タンク容量はボルト接合GFSの実用的な上限であるということです。それ以上では、複数のタンクまたは溶接鋼が使用されます。この境界は、材料の欠陥ではなく、実際のピーク原料に対して確認された計画上の決定です。

• 利点: ユーティリティスケール、腐食防止。
• 利点: 迅速なボルト接合による建設。
• 制限: ボルト接合GFSの上限に近い。
• 境界: 複数または溶接を計画。

設計パラメータ

以下の数値は、プロバイダーが50,000 m3消化槽あたりに提示すべき耐荷重値です。これらにより、エンジニアはユーティリティスケールのバイオガス用途向けに鋼材を発注する前に、シェル、コーティング、混合、およびガスシステムを確認できます。

比較と選択ガイド

溶接鋼、コンクリート、およびガラス繊維強化プラスチック（FRP）と比較して、ガラス溶融鋼（GFS）消化槽は、20,000～60,000 m3の範囲で耐食性と建設速度において優れています。ユーティリティスケールで、原料の腐食性、現場のロジスティクス、および必要な寿命に合わせて材料を選択するために、表を使用してください。

ベストプラクティス：プロバイダーの選び方

このサイズのタンクには、ISO 28765計算、1500Vホリデーテスト、および完全な検査パッケージを要求してください。同等の容量と原料の消化槽からの実績を要求してください。石家荘正中科技株式会社（センターエナメル）は、図面、NDE記録、およびタンクごとの検査パッケージを発行するため、資産は監査と資金調達をクリアできます。

• 要求事項: ISO 28765および1500 V。
• パッケージ: 完全な検査。
• 実績: 同等の容量。
• 監査: 図面およびNDE。

50,000 m3消化槽は、単に大きなタンクではなく、構造的およびプロセス上のコミットメントです。滞留時間、腐食防止GFSシェル、および検査証明をまとめて設計することで、30-50年間安定してバイオガスを生産します。

よくある質問（FAQ）

50,000 m3消化槽とは何ですか？

約50,000 m3のユーティリティスケール嫌気性反応器で、汚泥、家畜糞尿、または食品廃棄物からメタン含有率55-65%のバイオガスを回収してエネルギー回収を行います。

1つのタンクでどこまで到達できますか？

GFSボルト接合タンクは、約50,000～60,000 m3に達します。それ以上では、プラントは複数のタンクまたは溶接鋼構造を使用します。

どの規格が適用されますか？

シェルはAWWA D103-09およびISO 28765に基づいて設計され、プラント制御はISO 9001およびISO 45001の下で行われます。

シェルはどのように検証されますか？

プレートはSa 2.5にブラスト処理され、エナメルは厚さ0.25-0.40 mmで820-930℃で溶融され、平方メートルあたり1500Vでホリデーテストされます。

滞留時間と温度は？

中温性温度35-38℃での20-40日の滞留時間は、安定した消化と予測可能なガス収量をもたらします。

カスタマイズできますか？

はい。ミキサー、ヒーター、ガスホルダー、断熱材、および計装は、原料と気候に応じて設計され、タンクごとに図面が発行されます。
