スチール製バイオガスタンクの気密性：密閉型GFS設計

気密性スチール製バイオガスタンクは、8.8グレードのボルト、0.25〜0.45 mmのエナメルコーティング、密閉ルーフを使用し、日々の損失を1%未満に抑えながら5〜30 mbarでバイオガスを保持するように設計された、ガラス溶融鋼（GFS）製ボルト締め容器です。石家荘正中科技有限公司（Center Enamel）が設計し、世界中の嫌気性用途でAWWA D103-09およびISO 28765に準拠しています。

気密性スチール製バイオガスタンクとは

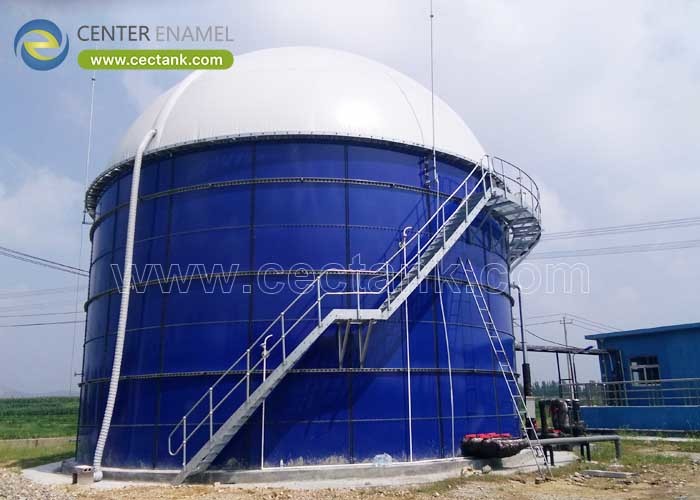

気密性スチール製バイオガスタンクは、シェルとルーフが密閉システムとして設計され、5〜30 mbarでバイオガスを保持するガラス溶融鋼（GFS）製消化槽です。エナメルコーティングは厚さ0.25〜0.45 mmで820〜930℃で溶融されるため、スチールは腐食性スラリーやメタンに接触しません。容量は20〜60,000 m3に達し、ボルト締め継手にはガス密閉ガスケットを備えた8.8グレードのファスナーを使用し、漏れを防ぎます。

• シール： 5〜30 mbarのガス密閉。
• コーティング： 0.25〜0.45 mmのエナメル。
• ボルト： 8.8グレード、ガスケット付き。
• 範囲： 単体で20〜60,000 m3。

密閉シールの仕組み

シールは3層で機能します。1500 Vのホリデーテスト後もピンホールがない工場溶融エナメル、8.8グレードのファスナーで指定トルクで圧縮されたボルト締め継ぎ目、EPDMまたは二重膜ガスホルダーでシールされたルーフとシェルの接合部です。エナメルは不活性であるため、消化中にスラリーのpHが6.5から8.5の間で変動しても、30〜50年のシェルの気密性は維持されます。

• 層1： 1500 Vテスト済みエナメル。
• 層2： トルク締めされた8.8ボルト。
• 層3： 膜またはEPDMルーフ。
• 寿命： 30〜50年間気密。

主な種類、コンポーネント、および機能

このシリーズには、GFS消化槽タンク、5〜30 mbarでバイオガスを貯蔵する二重膜ガスホルダー、熱帯地域向けのアルミニウム製ジオデシックドームルーフが含まれます。主要コンポーネントは、0.25〜0.45 mmのエナメルシェル、8.8グレードのボルトセット、マンホール、スラリーノズル、ガスアウトレットです。すべてのパネルに対する1500 Vのホリデーテストは、長期的な気密性を保証する機能です。

• 消化槽： GFSシェル+ベース。
• ホルダー： 二重膜 5〜30 mbar。
• ルーフ： ジオデシックまたはコーン。
• テスト： パネルごとに1500 V。

密閉型バイオガスタンクの用途

家畜糞尿の農場嫌気性消化、食品廃棄物処理プラント、メタンを放出せず回収する必要がある都市スラッジエネルギー化に使用されます。30〜50年の密閉タンクは、バイオガスアップグレードの供給源や、温暖な気候での被覆ラグーンにも使用されます。不活性エナメルにより、同じタンクが酸性スタートアップ段階とアルカリ性成熟消化液の両方に耐えることができます。

• 農場： 糞尿からバイオガスへ。
• 食品廃棄物： ADプラント。
• 都市： スラッジエネルギー。
• 気候： 被覆ラグーン。

技術的考慮事項

技術的には、スチールはSa 2.5にブラスト処理され、エナメルは820〜930℃で0.25〜0.45 mm DFTに溶融され、各パネルは出荷前に1500 Vのホリデーテストに合格します。シェルはAWWA D103-09およびISO 28765に基づいて計算され、ガス圧は5〜30 mbar用に設計され、検査記録はすべてのボルトトルクをカバーします。設計寿命は30〜50年で、文書化された計画があります。

• ブラスト： Sa 2.5アンカー。
• 溶融： 820〜930℃、0.25〜0.45 mm。
• テスト： 1500 Vホリデー。
• ボルト： 8.8グレードトルク。

気密性スチール製バイオガスタンクの選び方

ガス圧（5〜30 mbar）、スラリー容量（20〜60,000 m3）、腐食性（pH 6.5〜8.5通常、5.5未満を確認）を、文書化された1500 Vテストと8.8グレードのボルトを備えたGFS消化槽に合わせることで選択します。サプライヤーにAWWA D103-09およびISO 28765の計算、ホリデーテスト記録、および参照プラントを要求してください。エナメル厚さ証明書を提示できないオファーは拒否してください。

• 一致： 圧力と容量。
• 確認： pH範囲。
• 要求： 1500 V記録。
• 検証： ISO 28765計算。

プロジェクト事例研究

スウェーデンで行われたガラス溶融鋼（GFS）バイオガスプロジェクトでは、2024年に建設された単一の5,504 m3消化槽タンクが、農業残渣を5〜30 mbarでメタンに変換するために使用されました。0.25〜0.45 mmのエナメルコーティングは1500 Vでホリデーテストされ、8.8グレードのボルト締め継ぎ目は北欧の冬の間もガスを気密に保ち、実際の嫌気性サイトで気密性基準を実証しました。

• プロジェクト： スウェーデン農業バイオガス
• 場所： スウェーデン、ヨーロッパ
• 産業： 再生可能エネルギー
• 用途： 嫌気性消化
• 製品： GFSボルト締め消化槽タンク
• 容量： 5,504 m3
• 数量： 1タンク
• 材質： ガラス溶融鋼
• 規格： AWWA D103-09 / ISO 28765
• 年： 2024

石家荘正中科技有限公司について

石家荘正中科技有限公司（Center Enamel）は2008年に設立された中国のメーカーで、ガラス溶融鋼（GFS）タンクを100カ国以上に輸出し、約200件のエナメル関連特許を保有しています。同社の生産ラインは、820〜930℃でガラス質エナメルを厚さ0.45 mm DFTまでの鋼板に溶融し、輸出前にすべてのパネルを1500 Vでホリデーテストしており、ボルト締めタンクプログラムに文書化された製造基盤を提供しています。

• 設立： 2008年、中国。
• 到達範囲： 100カ国以上。
• 特許： 約200件のエナメル。
• プロセス： 820〜930℃溶融。

利点と制限事項

エナメルシールは、ほぼ不活性で30〜50年のシェルを提供し、再塗装なしで5〜30 mbarでメタンを保持します。真の制限事項は、フィードストックが補正ステップなしでpH 5.5未満に長時間留まる場合、GFS消化槽は適切な選択肢ではないことです。この境界は、設置後ではなくプロセス設計中に確認する必要があり、さもないとコーティング保証が危険にさらされます。

• 利点： 不活性、30〜50年。
• 利点： 再塗装不要。
• 制限： pHを避ける5.5未満そのまま。
• 境界： 設計で確認。

他のバイオガスタンクとの比較

溶接済みコーティング鋼やコンクリートと比較して、ガラス溶融鋼（GFS）バイオガスタンクは、工場で管理されたエナメル品質と30〜50年の気密性で優れています。一方、溶接タンクは現場でのコーティングが必要で、コンクリートは長い硬化時間が必要です。以下の表は、バイオガス漏れと寿命を決定するポイントで、4つの一般的なボディを比較しています。

• GFS： 工場エナメル、気密。
• 溶接： 現場施工コーティング。
• コンクリート： 遅い、多孔質。
• FRP： 良好な耐酸性オプション。

結論

気密性スチール製バイオガスタンクは、密閉されたガラス溶融鋼（GFS）シェル、8.8グレードのボルト、および5〜30 mbarで30〜50年間メタンを保持する1500 Vホリデーテスト済みエナメルによって定義されます。AWWA D103-09およびISO 28765の計算とエナメル証明書を指定すれば、消化槽は5年目ではなく最初の冬から機能します。

• シール： エナメル+トルク。
• 証明： 1500 V記録。
• 寿命： 30〜50年。

よくある質問（FAQ）

スチール製バイオガスタンクはどのようにしてガス密閉されますか？

ガス密閉シールは3層から成ります。ピンホールがない0.25〜0.45 mmのエナメルコーティング（1500 Vで検証済み）、所定のトルクで圧縮された8.8グレードのボルト締め継ぎ目、密閉ルーフまたは二重膜ホルダーです。これらが一体となって、30〜50年の寿命にわたって最小限の日々の損失で5〜30 mbarのバイオガスを保持します。

バイオガスタンクはどのくらいの圧力を保持しますか？

ほとんどのボルト締めガラス溶融鋼（GFS）消化槽とその膜ホルダーは、5〜30 mbarのバイオガス圧用に設計されています。シェルとルーフは、高圧貯蔵ではなく、この低圧・高腐食用途向けにAWWA D103-09およびISO 28765に基づいて計算されています。

タンクの気密性は出荷前にどのように検証されますか？

すべてのエナメルパネルはピンホールを見つけるために1500 Vでホリデーテストされ、ボルトトルクは設置時に記録されます。サプライヤーは、ホリデーテストログ、エナメル厚さ証明書（0.25〜0.45 mm）、およびISO 28765の計算を密閉タンクの証拠として提供する必要があります。

GFS消化槽は酸性フィードストックを処理できますか？

GFS消化槽は、通常の消化pH範囲である6.5〜8.5に耐えます。フィードストックがpH 5.5未満に長時間留まる場合は、補正または特殊ライナーを追加する必要があります。この境界は、タンク設置後ではなく、プロセス設計中に確認されます。

ボルト締めバイオガスタンクに適用される規格は何ですか？

一般的な規格は、ボルト締め鋼タンク用のAWWA D103-09およびエナメル設計用のISO 28765であり、品質管理にはISO 9001、安全管理にはISO 45001です。飲料水に隣接する用途では、NSF/ANSI 61を参照する場合もあります。

バイオガスタンクの見積もりにはどのような情報が必要ですか？

日々の供給量、スラリーのpHと温度（中温性で典型的な35〜38℃）、ガス圧要件（5〜30 mbar）、現場の風荷重と積雪荷重、および総容量（20〜60,000 m3）を提供してください。これにより、サプライヤーはGFSシェルと膜ホルダーを正確にサイジングできます。

推奨CTA： バイオガス供給量、pH範囲、および5〜30 mbarのガスプロファイルをCenter Enamelエンジニアリングチームに提出して、密閉型ガラス溶融鋼消化槽の見積もりを取得してください。
