汚泥貯留槽の設計：混合、屋根、腐食

汚泥貯留槽は、プロセスステップの間に配置され、到着するものと次のステージが受け入れられるものを均等化します。単純な容器のように見えますが、設計上の決定（混合、屋根、材料）によって、静かにその仕事をこなすか、メンテナンスの負担になるかが決まります。

汚泥貯留槽は、プロセスステップの間に生または濃縮された汚泥を貯蔵する中間バッファであり、その設計は3つのポイントに基づいています。沈降と地殻形成を防ぐための十分な混合（約5〜15 W/m3）、臭気とH2Sが豊富なガス空間を制御するための密閉された屋根、そして耐腐食性のシェル（GFSまたはFBEボルト締め、遅いコンクリートと比較して）。ポンプアクセスとグリットの再懸濁を回避する引き出しが、全体像を完成させます。

汚泥貯留槽が存在する理由

処理トレインは時間ごとにバランスが取れていることはめったにありません。消化槽、脱水プレス、またはトラックアウトスケジュールは、すべての急増を吸収できません。貯留槽はこれらの変動をバッファリングし、上流と下流を安定させます。プラントの平均流量ではなく、カバーする必要のある不均衡に合わせてサイズが決められています。そのため、小さなバッファ（200 m3クラスなど）と大きなバッファは非常に異なる目的を果たします。

• プロセスステップ間の急増をバッファリングします。
• 平均流量ではなく、不均衡に合わせてサイズが決められています。
• 小さな（200 m3）および大きなバッファは異なる目的を持っています。

混合：沈降と地殻形成を防ぐ

静止した汚泥は固形物を沈降させ、下の液体よりもはるかに移動しにくい地殻を形成します。受け入れられている混合作業量は、設置電力の約5〜15 W/m3であり、体積とレオロジーに合わせてサイズが決められた水中またはジェットミキサーによって供給され、タンクを空にせずにミキサーを保守するためのアクセスがあります。混合が少なすぎると沈降ピットになり、多すぎるとエネルギーが無駄になります。

• 5〜15 W/m3の設置混合電力。
• タンク内で保守可能な水中またはジェットミキサー。
• 地殻形成は液体よりも処理が困難です。

屋根と腐食

汚泥タンクの最悪の腐食は通常、H2Sと湿気がシェルと露出した鋼を攻撃するガス空間にあります。密閉された屋根（アルミニウムドーム、エナメル、またはガス処理に応じて二重膜）は、その環境を封じ込め、液体側のライナー（GFSまたはFBE）はスラリー自体に耐えます。コンクリートは頑丈ですが、建設に時間がかかり、貫通部でのシールが困難です。

プロジェクト参照

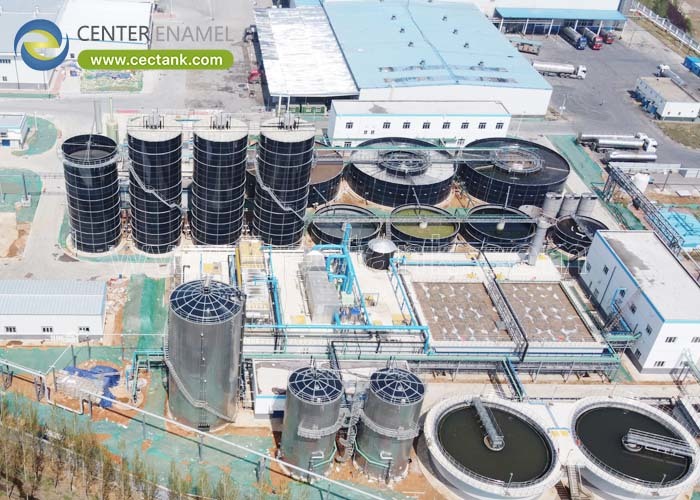

納品されたマルチタンクの浸出液トレインは、攻撃的なサービスでのファミリーを示しています。HK Veolia埋立地浸出液処理プロジェクト（2019）には、GFS屋根で建設された均等化、SBR、汚泥貯留、および濃縮汚泥タンクが含まれていました。これは、腐食性ガス空間が密閉された実際の汚泥貯留エンジニアリングです。

• HK Veolia埋立地浸出液 2019：GFS屋根付きのEQ/SBR/汚泥貯留/濃縮槽。
• 密閉された耐腐食性汚泥タンクを実証します。

会社の専門知識

Center Enamelは、ISO 28765 / AWWA D103-09に準拠したGFSおよびFBE汚泥貯留タンクを製造しており、シェルは100％1500 Vのホリデーテスト済みで、ボルト締め工法により、小さなバッファから大規模な多段トレインまで対応できます。

よくある質問

汚泥貯留タンクは何のためにありますか？

プロセスステップ間の急増をバッファリングし、上流と下流を安定させます。平均流量ではなく、不均衡に合わせてサイズを決めます。

汚泥貯留タンクにはどのくらいの混合が必要ですか？

沈降と地殻形成を防ぐために、水中またはジェットミキサーで約5〜15 W/m3の設置混合電力が必要です。

汚泥タンクの屋根を密閉するのはなぜですか？

スラリー上のH2Sが豊富なガス空間が最も腐食性の高いゾーンであるため、密閉することで封じ込め、臭気を制御します。

汚泥貯留にはGFSかコンクリートか？

ボルト締めのGFSまたはFBEは、鋳造コンクリートよりも建設が速く、シールが容易であり、スラリーとガスに耐える不活性ライナーを備えています。

グリットの再懸濁を避けるにはどうすればよいですか？

グリット層の上から引き出し、混合を穏やかに保ちます。固形物プロファイルを考慮して引き出しを設計します。

どの基準が適用されますか？

GFS設計にはISO 28765、構造にはAWWA D103-09、エナメルには100％ホリデーテスト。

結論

汚泥貯留タンクは、まずバッファであり、次に容器です。混合、密閉された屋根、耐腐食性ライナーを正しく行えば、トレイン全体がスムーズになります。GFSまたはFBEのボルト締め構造は、200 m3のバッファからマルチタンクのトレインまで、あらゆる容量でこれらの特性を迅速に提供します。
