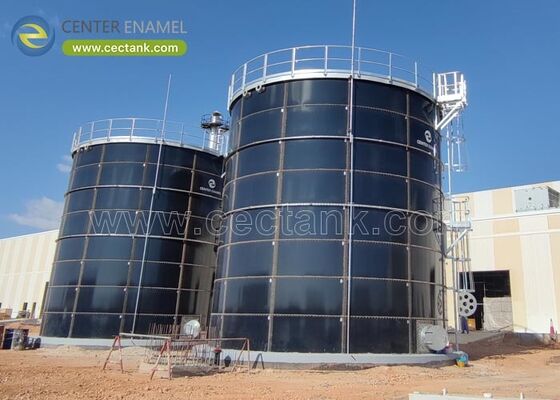

500 m3 給水貯蔵タンク：大型システム向けモジュラーボルト締め構造
| ブランド名: | Shijiazhuang Zhengzhong Technology Co.,Ltd |
|
詳細情報 |
|||
製品説明
500 m3 のメイクアップ水貯蔵タンク（約 132,000 US ガロン）は、1週間のバッファリングされたメイクアップを計画目標とする大規模な冷却システム、プロセスプラント、および地区ループにサービスを提供します。この規模では、構築方法が重要です。モジュラーボルト締めパネルタンクは効率的に輸送され、地元の作業員で組み立てられ、品質が管理可能な工場でコーティングを維持します。一方、現場溶接タンクは屋外でコーティングを移動させます。この記事は、500 m3 クラスの設計ガイドです。
500 m3 のメイクアップ水貯蔵タンクは、モジュラーボルト締め構造で、クリーンで不活性なライニング（820〜930℃で焼成された GFS または FBE）を備え、AWWA D103 および ISO 28765 に基づいて設計され、風と地震の計算が行われ、コーティングされたパネルとして現地での組み立てのために納品されるべきです。500 m3 では、単一のタンクまたは小さなタンクの配列を使用できます。配列は冗長性を追加し、輸送を容易にします。当社は、652 m3 のドバイ消防用水タンク（2025 年、直径 9.94m x 高さ 8.4m）や、6 基の 67,380 m3 のナミビア配列（2022 年）など、大規模なモジュラークリーンウォータータンクを納入しました。これらは、メイクアップまたはデータセンタープロジェクトではなく、類似の大規模構築の実績です。
ボルト締めパネルタンクは、コーティングを工場（焼成 GFS または FBE 粉末）に留め、そこでホリデーテストが信頼でき、フラットパックで輸送され、現地で組み立てられるため、現場溶接と比較して品質を保護し、スケジュールを短縮します。500 m3 では、パネル数は管理可能で輸送も効率的なため、ボルト締めは通常、コストとコーティングの一貫性の両方でショップ溶接よりも優れています。
- コーティングは工場に留まります。
- フラットパックで効率的な輸送。
- 現地での組み立て、短いスケジュール。
- 現場溶接よりも優れています。
単一の 500 m3 タンクは制御が最も簡単です。2 つまたは 3 つの小さなタンクの配列は N+1 冗長性を追加するため、清掃や漏れがあってもすべてのバッファーが失われることはありません。配列は、単一の大きなシェルが扱いにくい場合の道路輸送も容易にします。選択は、サイトへのアクセスと単一点障害に対する許容度に従います。
- 単一タンクが最もシンプル。
- 配列は N+1 を提供します。
- 配列は輸送を容易にします。
- サイトアクセスに従います。
小さいタンクと同様に、ライニングが寿命と水質を決定します。GFS または FBE は不活性でホリデーテスト済みの表面を提供します。ステンレス鋼 316 は、攻撃的な水または高純度の水に適しています。メイクアップが飲料水グレードの場合、ライニングと継手は NSF-61 または現地の同等品に適合し、EN 1717 に基づく逆流防止保護が接続部に適用されます。
- GFS または FBE 不活性ライニング。
- 攻撃的な水には SS316。
- 飲料水グレードには NSF-61。
- EN 1717 逆流防止。
500 m3 では、タンクは実際の風と地震の構造物であるため、シェル、アンカー、および基礎はサイトに合わせて計算する必要があり、基礎（リングビームまたはフルスラブ）は土壌に合わせて調整する必要があります。ヨーロッパでは Eurocode と EN 1090 の実行を使用します。密閉された屋根は蒸発損失と異物侵入を制限します。
- シェル/アンカー/基礎計算。
- リングビームまたはスラブ。
- Eurocode + EN 1090 EU。
- 密閉屋根。
このライブラリには、メイクアップウォーターまたはデータセンターのプロジェクトはありません。当社が引用する大規模なモジュラークリーンウォータータンク（ドバイ 652 m3 2025、ナミビア 6 x 11,230 m3 2022）は、メイクアップまたはデータセンターの納入ではなく、大規模なボルト締め構築の類似した証拠です。
- メイクアップ/DC プロジェクトなし。
- 引用は類似であり、主張ではありません。
- 大規模なボルト締め構築は本物です。
- 配列の選択はあなたのサイトによります。
構築形態 |
利点 |
注意点 |
ボルト締めパネル |
コーティング + スケジュール |
アンカートルク QA |
溶接 |
一体型 |
現場コーティングのリスク |
配列 |
N+1 冗長性 |
より多くの接続 |
ボルト締め：コーティングは工場に留まり、ホリデーテストが信頼でき、パネルはフラットパックで輸送され、現地での組み立ては現場溶接よりもスケジュールを短縮します。
500 m3 で単一タンクまたは配列のどちらが良いですか？単一タンクが最もシンプルです。2 つまたは 3 つの小さなタンクの配列は、サイトアクセスと障害許容度に応じて、N+1 冗長性を追加し、道路輸送を容易にします。
500 m3 のメイクアップタンクに適したライニングは何ですか？ガラス溶融鋼またはフュージョンボンドエポキシは、不活性でクリーンな保管に適しており、316 ステンレス鋼は攻撃的な水または高純度の水に適しています。飲料水グレードの場合は NSF-61。
どのような構造チェックが適用されますか？AWWA D103 および ISO 28765 設計、風と地震の計算、および土壌に合わせた基礎。ヨーロッパでは Eurocode と EN 1090。
500 m3 はどのくらいのバッファーを提供しますか？典型的な 3〜5 の濃縮サイクルでの大規模な冷却またはプロセスシステムの場合、約 1 週間のメイクアップに相当し、供給カットに対する余裕があります。
データセンター向けのメイクアップタンクを建設したことがありますか？プロジェクトライブラリにはありません。大規模なモジュラークリーンウォータータンクを、メイクアップまたはデータセンターの納入ではなく、類似の能力として引用しています。
500 m3 のメイクアップ水貯蔵タンクは、構築方法がその価値を発揮する場所です。モジュラーボルト締めパネル設計は、コーティングを工場に留め、効率的に輸送し、現地で組み立てることで、品質とスケジュールの両方で現場溶接を上回ります。単一タンクまたは N+1 配列のいずれを選択する場合でも、重要な決定は、不活性ライニング、計算された構造、および基礎です。なぜなら、この規模ではタンクは本物の風と地震の構造物だからです。これらを指定すれば、バッファーは何十年も稼働します。
推奨 CTA: バッファー目標、サイト荷重、および輸送制限をお知らせいただければ、お客様の仕様に合わせて、単一または配列の 500 m3 モジュラーメイクアップタンクを設計します。
