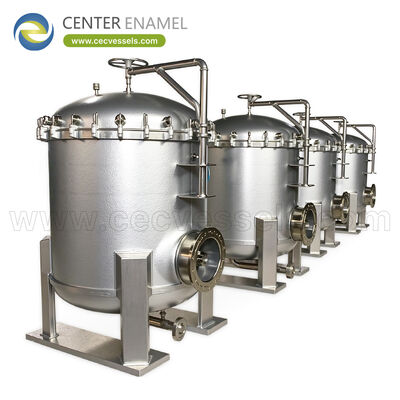

天然ガス処理用途向けの効率的な液体分離ソリューションを提供する中国グリコールセパレーターメーカー

天然ガス処理用途向け効率的な液体分離ソリューションを提供する中国グリコールセパレーターメーカー

A グリコールセパレーター 天然ガス処理では、ガスがパイプライン仕様を満たし、グリコール脱水がクリーンに実行されるように、液体（水および炭化水素）を除去または制御します。選択は、最大の容器を購入することではなく、適切な圧力と流量で信頼性の高い液体分離を達成することに関するものです。

このガイドでは、分離原理、コンタクター対セパレーターの区別、サイジングロジック、およびバイヤーがガス処理サービスで実際に機能する容器を要求できるようにするための仕様チェックリストについて説明します。

ガス脱水における液体分離の役割

脱水に入る天然ガスは、しばしば遊離水、凝縮した炭化水素、および同伴グリコールを含んでいます。これらが分離されない場合、下流の機器を損傷し、グリコールを希釈し、パイプライン品質制限を破ります。 グリコールセパレーターまたはコンタクター容器は、トリエチレングリコール（TEG）脱水の中心にあります。

効率的な分離とは、ガスが実質的に乾燥して離れ、液体ストリームがグリコール再生に適したクリーンさであることを意味します。容器は、ガス流量、圧力、および液体負荷に一致する必要があります。

グリコールコンタクター対セパレーター：違いを知る

A グリコールコンタクター は、リッチガスとリーングリコールを混合して水を吸収し、次に乾燥したガスをリッチグリコールから分離します。これは接触と分離の両方です。 セパレーターコンタクターの前に配置され、ガスがグリコールに接触する前に遊離液体を剥離します。

仕様担当者はしばしば両方を必要とします。コンタクターを保護するためのインレットセパレーターと、コンタクター自体です。両者を混同すると、設計不足のトレインとキャリーオーバーの問題につながります。

サイジングロジック：保持、速度、およびミスト除去

サイジングは、ガス速度（同伴限界以下に保たれる）、液体保持時間、およびミストエリミネーターの選択に基づいています。速度が高すぎると液滴が再同伴され、保持時間が短すぎるとガス中に液体が残ります。容器の直径とシームツーシームの長さはこれらから導き出されます。

バイヤーは、ガス流量、圧力、温度、予想される液体流量、および固形分を提供する必要があります。そこから、製造業者は直径、長さ、および内部構成を返します。これは、ワンサイズフィットオール容器ではありません。

内部構成オプション

一般的な内部構造は、運動量破壊のためのインレットデバイス、ミストを捕捉するためのデミスターパッド、および液体引き出しのためのウィアまたはブーツの配置です。適切な組み合わせは、デューティが主にミストか、主にバルク液体か、またはその両方かに依存します。

「セパレーター」を要求しても液体の特性が定義されていない場合、主要な分離メカニズムを見逃す可能性のある容器が生成されます。仕様では、予想される液体の形態を指定する必要があります。

RFQ前の仕様チェックリスト

ガス組成と流量、運転圧力と温度、遊離水と炭化水素の液体流量、固形分、および必要な出口乾燥度を固定します。設計コードとサワーサービスに関する注記を記載します。

これにより、資格のある製造業者は、コンタクター、セパレーター、またはその両方、および内部構造を提案し、製造コードと検査を確認できます。

コンタクター対セパレーター（ガス脱水）

グリコールセパレーター選択パラメータ

調達、受け入れ、およびライフサイクル

セパレーター注文の場合、調達は完全な仕様から始まります。デューティ、ストリーム組成、圧力と温度、材料、設計コード、および必要な検査です。書面による熱的または機械的な設計基準を提示するサプライヤー（価格だけでなく）は、バイヤーが同等の条件で入札を比較できるようにし、製造開始後の高価な手直しを回避します。

注文数量は柔軟で、最低注文数量は1ユニットで、パイロットおよびフルスケールのプロジェクトの両方をサポートします。典型的な製造および検査リードタイムは、設計および材料リリース確定後約2ヶ月です。したがって、購入者はマイルストーンを全体のプロジェクトスケジュールに合わせ、仕様を早期に確定する必要があります。

支払いは通常、L/CまたはT/T条件で行われ、受け入れは事前に定義されるべきです。材料証明書、寸法チェック、静水圧または気圧試験、および市場固有の文書です。供給範囲とスペアパーツの正確な範囲を確認することで、工場受け入れ段階での曖昧さを回避できます。

納入後、ライフサイクル価値は、アクセス可能な設計と明確な運転制限に依存します。清掃および検査ガイダンス、定義されたノズルおよびアクセスポイント、および材料基準を要求して、ユニットが早期に交換されるのではなく、サービスライフを通じて保守できるようにします。

• 仕様確定: リードタイムを確保するために、製造前にデューティ、コード、および材料を確認します。
• 受け入れ範囲: 材料証明書、寸法チェック、圧力試験、および輸出書類。
• 商業条件: 柔軟なMOQ（最低1）、L/CまたはT/T、約2ヶ月の典型的なリードタイム。
• ライフサイクル: 注文時に検査アクセスとメンテナンスガイダンスを要求します。

規格、コード、および品質保証

資格のあるセパレーター供給は、認識されている圧力機器コードに基づいています。製造は通常、ASME VIII Div.1およびGB/T 150に準拠して行われ、欧州市場向けにはCE / PEDマーキングが利用可能です。水素またはサワーサービスの場合、材料選択はNACE MR0175 / ISO 15156に従い、濡れ経路が一般的な腐食許容範囲に依存するのではなく、特定の環境メカニズムに抵抗するようにします。

品質管理はISO 9001に準拠しており、製造ワークフローには、ミル証明書から完成した容器までの材料トレーサビリティが含まれ、その後、静水圧または気圧試験と寸法検証が行われます。溶接手順と検査員の資格は文書化されているため、納入されたユニットは、記載されたコードとプロジェクト仕様に対して監査できます。

バイヤーは、見積もり依頼段階で正確なコードと追加の規格を指定する必要があります。これにより、マーキング、文書、および受け入れが宛先市場と一致し、最終段階での手直しの最も一般的な原因が排除されます。

• コード: ASME VIII Div.1およびGB/T 150; リクエストに応じてCE/PED。
• 材料の完全性: H2またはサワーサービスの場合はNACE MR0175 / ISO 15156。
• 品質: ISO 9001、完全な材料トレーサビリティ、圧力試験。
• 文書: ミル証明書、WPS/PQR、試験および検査記録。

結論

天然ガス処理用の効率的な グリコールセパレーター は、サイズだけでなく、ガス流量、圧力、液体負荷、および必要な乾燥度に基づいて選択されます。インレットセパレーター（バルク液体）とコンタクター（吸収＋分離）を分離し、速度と保持時間でサイズを決定し、主要な液体の形態に合わせて内部構造を指定します。資格のある製造業者は、ストリームデータから直径、長さ、および内部構成を返すべきです。

製造業者について

製造業者は、ASME VIII Div.1およびGB/T 150に準拠したガス処理セパレーターおよびグリコールコンタクターを製造しており、デミスター、インレットデバイス、ブーツのオプション、および材料トレーサビリティと圧力試験を備えています。サワーサービス材料はリクエストに応じて見積もられます。

注文数量、リードタイム、検査範囲、およびNACE /腐食許容範囲の要件を注文前に確認してください。

よくある質問（FAQ）

グリコールセパレーターは何に使用されますか？

乾燥したガスがパイプライン仕様を満たし、グリコール再生がクリーンに保たれるように、天然ガス脱水における液体（水および炭化水素）を制御します。

コンタクターとセパレーターの違いは何ですか？

コンタクターは、ガスをリーングリコールと接触させ、ストリームを分離します。インレットセパレーターは、コンタクターを保護するために、コンタクターの前に遊離液体を剥離します。

グリコールセパレーターはどのようにサイズ決定されますか？

ガス流量、圧力、温度、液体流量、および保持/速度制限から、直径、長さ、および内部構造を決定します。

なぜガス速度が重要なのですか？

同伴限界を超えると、液滴が再同伴され、分離が無効になります。サイジングは速度をその限界以下に保ちます。

グリコール容器にはどのような内部構造が必要ですか？

インレット運動量ブレーカー、ミスト用のデミスターパッド、および液体引き出し用のブーツまたはウィア。液体の形態によって選択されます。

セパレーターとコンタクターの両方が必要ですか？

多くの場合はい。インレットセパレーターはコンタクターを保護し、コンタクターは吸収と最終分離を行います。

どの設計コードが適用されますか？

通常、ASME VIII Div.1またはGB/T 150。正しいマーキングと受け入れのためにRFQで指定されます。

ここでNACEの関連性は？

ストリームがサワー（H2S/CO2）の場合、NACE MR0175/ISO 15156の材料ガイダンスが適用される場合があります。事前に指定してください。

グリコールのキャリーオーバーを避けるにはどうすればよいですか？

出口乾燥度を指定し、物質移動と分離に基づいてコンタクターのサイズを決定し、適切なミスト除去を使用します。

どのような液体データを提供すべきですか？

遊離水流量、炭化水素液体流量、および固形分。これにより、内部構造がデューティに適合します。

どのくらいの保持時間が必要ですか？

ガスが排出される前に液体が沈降するのに十分な時間。短すぎると、ガスストリームに液体が残ります。

1つの容器で全てを行うことはできますか？

デューティが単純な場合のみ。バルクとミストが混在するデューティでは、通常、定義された内部構造または2つの容器が必要です。

どのような検査を要求すべきですか？

静水圧/気圧試験、材料証明書、およびNACEまたは腐食許容範囲の文書。

サプライヤーの入札をどのように比較しますか？

同じストリームデータ、コード、内部構造、および検査に基づいて比較します。容器のサイズや価格だけではありません。

セパレーターの性能低下の原因は何ですか？

速度の間違い、内部構造の欠落または間違い、または指定されていない液体負荷。これらはすべて、完全な仕様で修正できます。
