防火水貯蔵タンク: NFPA 22 およびボルト締めタンク設計

防火用水タンクはプロセス用タンクではなく、生命安全資産であり、長年稼働していなくても要求されたときに定義された容量を定義された流量で供給する必要があります。米国および多くの輸出市場では、NFPA 22 が設計を規定しています。この記事では、NFPA 22 およびボルト締めタンク設計による防火用水について、3 つの検証済み Center Enamel の納入実績（グアテマラ（598 m3、2024年）、パナマ（268 m3、2024年）、ジャマイカ（554 m3、2025年））を基に解説します。

NFPA 22 は、民間防火用水タンクの容量、標高またはポンプ要件、吸込/吐出配管のサイジング、オーバーフロー、凍結防止に関する規則を定めています。タンクは長年満水で未使用のままになる可能性があるため、この規格は日常的なプロセスの利便性よりも信頼性と検査を重視しています。要求時に機能しない防火タンクは、合格したタンクではありません。

• ハザードクラス別の容量と防火流量
• 標高または防火ポンプの要件
• 吸込/吐出配管とオーバーフローのサイジング
• 日常的な使用よりも信頼性

必要な容量は、防火流量（毎分ガロンまたはリットル）に必要な持続時間（ハザードクラスによっては通常 2〜4 時間）を掛けたものに、スプリンクラーまたはホースストリームの許容値を加えたものです。タンクは、引き出し時の必要な正味水頭を考慮して、その合計容量を保持する必要があるため、油圧計算が形状を決定します。

• 流量 x 持続時間 = 必要容量
• ハザードクラス別の典型的な 2〜4 時間
• スプリンクラー/ホースストリームの許容値を追加
• 引き出し時の正味水頭が形状を決定

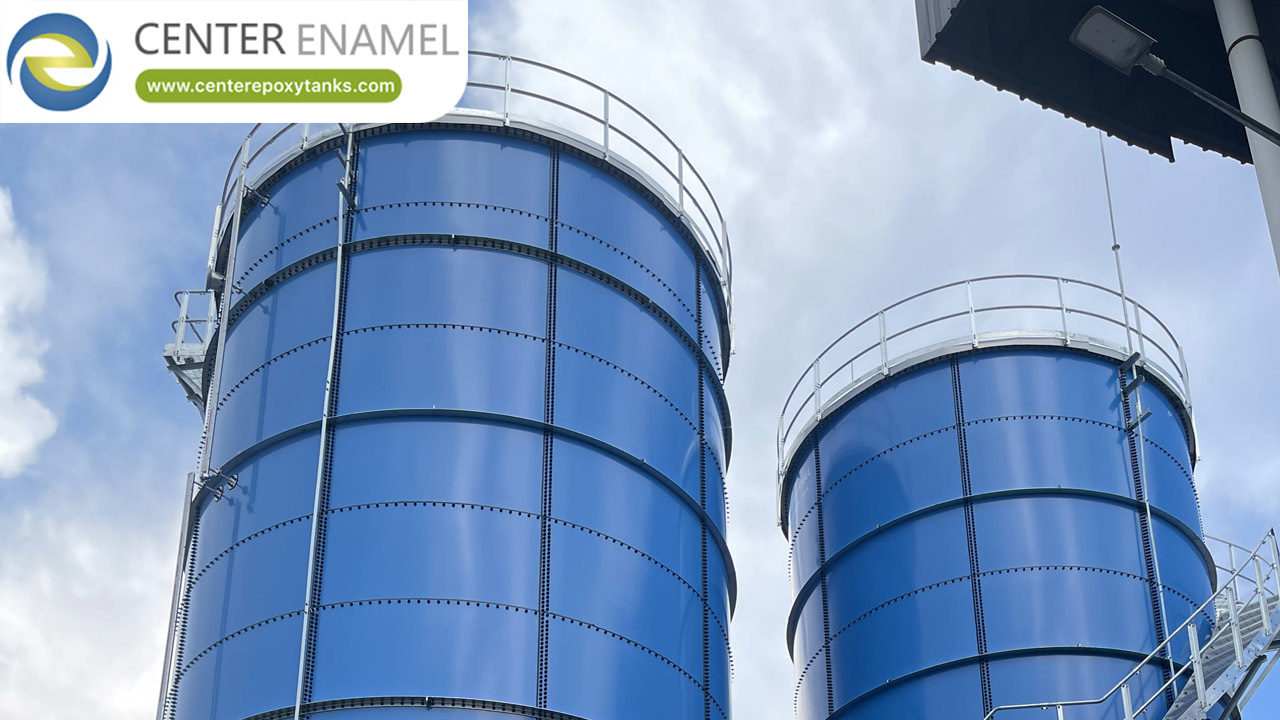

ボルト締め GFS タンクは工場でエナメル加工されており、シェル溶接なしで迅速に組み立てられます。不活性なエナメルは、静止した水を腐食させず、アイドル期間中に風雨にさらされるフィールドコーティングも不要です。屋根のオプション（アルミニウム製フラットルーフ、アルミニウム製ドームルーフ、またはエナメルルーフ（3つの参照例のように））は、ゴミや日光が貯水槽に入るのを防ぎます。

• 工場エナメル加工、迅速なボルト締め組み立て
• 不活性エナメルは静止水を腐食させない
• アイドル期間中に風雨にさらされるフィールドコーティングなし
• アルミニウムまたはエナメルルーフは水をきれいに保つ

3 つの検証済み Center Enamel 防火用水タンクがパターンを裏付けています：グアテマラ（598 m3、タンク 2 基、2024 年、アルミニウム製フラットルーフ）、パナマ（268 m3、タンク 1 基、2024 年、アルミニウム製ドームルーフ）、ジャマイカ（554 m3、タンク 1 基、2025 年、エナメルルーフ）。直径と高さは公開記録では開示されていません。

寒冷地では、NFPA 22 は凍結防止（加熱、埋設、または循環システム）を要求しており、冬でも貯水槽が利用できるようにします。気候に関係なく、タンクは定期的に検査されます（水位、屋根、吸込/吐出配管、標識など）。なぜなら、防火タンクは日常の外観ではなく、最悪の日の挙動で評価されるからです。

• 加熱、埋設、または循環による凍結防止
• 定期的な水位と屋根の点検
• 吸込/吐出配管と標識の検査
• 最悪の日のパフォーマンスで評価

防火タンクは、最悪の日に利用可能であることが証明されて初めてその価値を発揮するため、受け入れ検査と定期検査は仕様に明記されており、偶然に任されていません。完成後、タンクに水を張り、水位と引き出し量を要求される防火流量と持続時間に対して検証し、屋根、吸込口、吐出口、オーバーフローを確認します。その後、定期的な検査で水位、腐食や漏れの兆候、凍結防止システムの作動、明確な識別を確認します。検証済みのグアテマラ（598 m3、2024年）、パナマ（268 m3、2024年）、ジャマイカ（554 m3、2025年）の防火用水納入実績は、この挙動によって評価される生命安全資産です。外観は合格しても引き出し試験に失敗する防火タンクは、準拠したタンクではありません。だからこそ、試験手順は塗装よりも重要です。

• 完成時に充填、水位、引き出し量を検証
• 屋根、吸込口、吐出口、オーバーフローを確認
• 水位、腐食、凍結の定期チェック
• 外観だけでなく引き出し試験に合格

NFPA 22 は、民間防火用水タンクの必要容量、標高またはポンプ、吸込/吐出配管とオーバーフローのサイジング、凍結防止、および検査を規定しています。

ハザードクラスに必要な防火流量に必要な持続時間を掛け、スプリンクラーまたはホースストリームの許容値を加え、引き出し時の正味水頭を確認します。

GFS は工場でエナメル加工されており、シェル溶接なしで迅速に組み立てられ、不活性なエナメルは長期間アイドル状態でも風雨にさらされるフィールドコーティングなしで静止水を腐食させません。

はい。Center Enamel は、グアテマラ（598 m3、タンク 2 基、2024 年）、パナマ（268 m3、タンク 1 基、2024 年）、ジャマイカ（554 m3、タンク 1 基、2025 年）で防火用水タンクを納入しました。直径と高さは開示されていません。

納入実績では、アルミニウム製フラットルーフ（グアテマラ）、アルミニウム製ドームルーフ（パナマ）、エナメルカバー（ジャマイカ）が示されています。選択は、気候とゴミの侵入防止の必要性に基づきます。

寒冷地では必要です。NFPA 22 は、冬でも貯水槽が利用できるように、加熱、埋設、または循環による保護を要求しています。

タンクは最悪の日のパフォーマンスで評価されるため、水位、屋根、吸込/吐出配管、標識を対象とした定期的なスケジュールで検査されます。

防火サービスについては NFPA 22、ボルト締め GFS 構造については AWWA D103-19 および ISO 28765、該当する場合は EU 実行については EN 1090 が適用されます。

場合によっては、防火貯水量がプロセス使用のために引き出されないように保護されている場合、複合タンクが許可されることがあります。NFPA 22 の詳細と管轄当局がこれを決定します。

防火用水タンクは生命安全資産であり、NFPA 22 によって規定されています。長期間アイドル状態になった後でも、要求に応じて定義された容量を定義された流量で供給する必要があります。ボルト締め GFS タンクは、不活性で迅速に組み立てられ、メンテナンスの少ないシェルにより、この用途に適しています。Center Enamel の検証済み防火用水納入実績には、グアテマラ（598 m3、タンク 2 基、2024 年）、パナマ（268 m3、2024 年）、ジャマイカ（554 m3、2025 年）が含まれます。直径と高さは開示されておらず、提供されていません。容量は防火流量 x 持続時間で計算し、必要に応じて凍結防止を追加し、定期的に検査してください。防火タンクは最悪の日のパフォーマンスで評価されます。
