産業廃水調整タンクのサイズを決める方法

均等化（EQ）タンクは、工業排水のピークと谷を平滑化し、下流の処理プラントが安定した流量と負荷を見るようにします。サイジングを間違えると、サージ中に溢れるか、低迷期に空の鋼材の代金を支払うことになります。このハウツーでは、流量と濃度データに基づいた、実証済みのサイジング方法を、実例を挙げて説明し、カナダのCenter Enamel EQクラスの設置事例（2025年、合計6,595 m3のボルト締めGFSタンク8基）に結び付けます。

代表的なサイクルにおける流量と濃度の変動から工業廃水均等化タンクをサイジングします。平均流出量を超える excess volume を保持するために必要な容量を計算し、次にフリーボードと混合容量を追加します。実証済みの参照として、カナダのCenter Enamelの8タンクGFS設置事例（2025年、合計6,595 m3、タンクあたり約824 m3と推定）があります。タンクの直径と高さは公開情報では開示されておらず、「提供されていません」と報告されています。経験則ではなく、実際の負荷曲線からサイジングし、EQ槽はプラント全体を保護します。

工業排水は決して均一ではありません。バッチリンス、定置洗浄（CIP）、または嵐のサージにより、数分または数時間にわたって流量と濃度が数倍になることがあります。EQタンクはその excess volume を貯蔵し、平均処理可能な速度で放出し、下流の生物学的または物理的段階が決して圧倒されないようにします。これはプラントのショックアブソーバーです。

• 流量均等化：流量サージを保持します。
• 濃度均等化：濃度スパイクをブレンドします。
• 毒性ショックから生物段階を保護します。
• 下流機器のサイジング過剰を削減します。

代表的な流入量と濃度の時系列（通常はプロセス解像度で24時間）、処理への最大許容平均流出量、および必要なフリーボードが必要です。時系列から、流入量が平均流出量を超える領域の面積を積分します。その面積が最小均等化容量です。

• プロセス解像度での24時間流入プロファイル。
• 濃度均等化のための濃度プロファイル。
• 処理への目標平均流出量。
• フリーボードと混合/アクティブボリュームの許容値。

プラントは平均で1,200 m3/日を排出しますが、処理系統は毎時50 m3しか安定して受け入れられないのに対し、毎朝4時間、毎時200 m3にスパイクします。 excess volume は (200-50) x 4 = 600 m3 で、これを貯蔵する必要があります。さらに、混合と安全のために15%のフリーボードを追加すると、アクティブEQ容量は約690 m3になります。これがシェルとミキサーの基準となります。

沈殿した固形物が放出をショートサーキットしないように、タンクは混合され続ける必要があります。5-15 W/m3にサイジングされた水中または浮上式ミキサーは内容物を均一に保ちます。均等化にとって重要なのはアクティブ（混合）容量であるため、シェル高を最終決定する前にミキサーを設計してください。

• 混合電力：通常5-15 W/m3。
• 固形物の沈殿とショートサーキットを防止します。
• アクティブ容量が実際のEQパフォーマンスを推進します。
• シェル高が固定される前にミキサーのデューティを設定します。

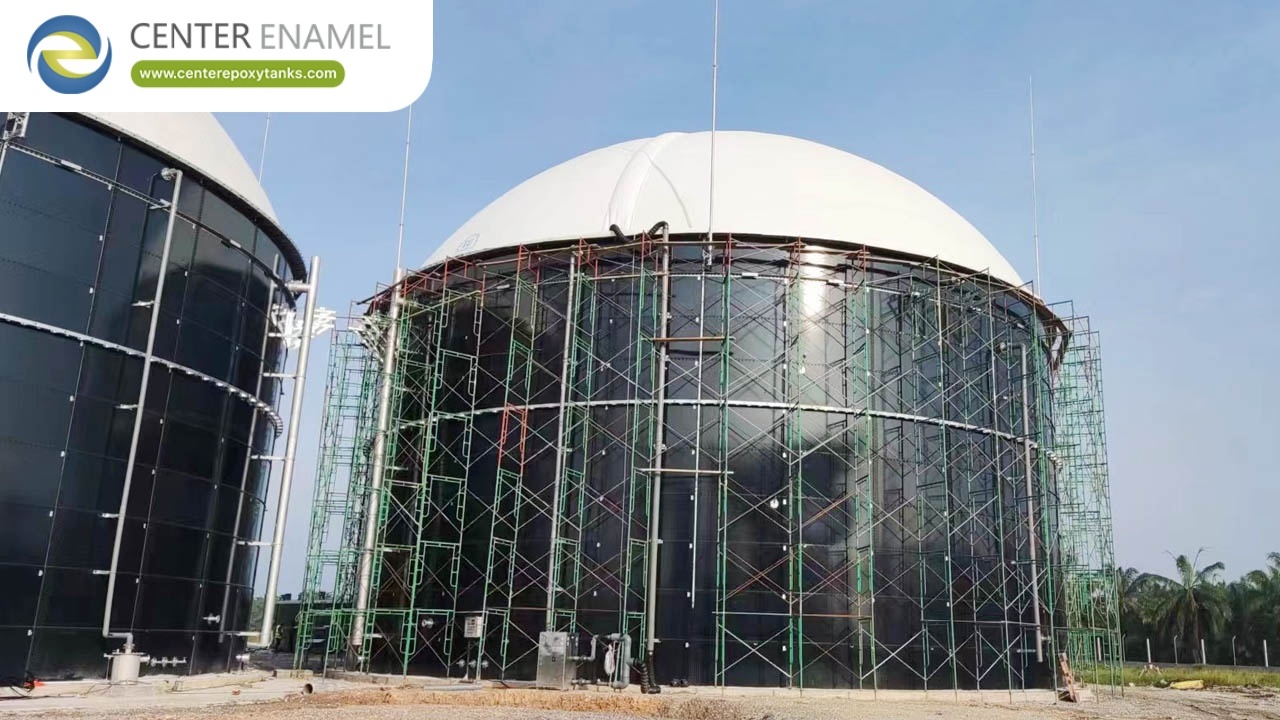

カナダの酪農業プロジェクトでは、合計6,595 m3（2025年）のボルト締めGFSタンク8基が使用されました。これは、複数のタンクに容量を分散することで運用性が向上する、均等化とプロセスのアレイです。直径と高さは公開参照では開示されていないため、単一タンクのジオメトリは「提供されていません」です。

• 8タンクGFSアレイが段階的EQをサポートします。
• 合計6,595 m3、タンクあたり約824 m3と推定。
• 酪農廃水は暖かく有機物が豊富です。
• マルチタンクレイアウトは保守性を向上させます。

運用中に失敗する均等化タンクは、ほとんどの場合、最初に紙の上で失敗しています。古典的な間違いは、地元の流入量と濃度曲線ではなく、類似サイトの容量からサイジングすることです。これにより、コピーキャットの容量では吸収できない急激なサージが隠されます。2番目は、幾何学的容量を混合容量として扱うことで、使用可能なアクティブ容量を無視することです。これにより固形物が沈殿し、実際のバッファーは図面よりもはるかに小さくなります。3番目は、プロセスが保持できない温度またはpHを想定することです。これにより、槽が腐食したり、生物学的に不安定になったりします。最後に、冗長性またはバイパス経路を省略すると、単一タンクの停止が直接スピルにつながります。各エラーは、測定された負荷データに戻り、調達前に設計の基礎に仮定を文書化することで回避できます。

• 他のサイトの容量を盲目的にコピーしないでください。
• 幾何学的容量を混合アクティブ容量として扱わないでください。
• 想定される化学物質をプロセスが保持できることを確認してください。
• 冗長性または文書化されたバイパスを提供してください。

代表的なサイクル全体で、流入量が平均処理可能流出量を超える領域を積分し、フリーボードを追加します。これにより、最小アクティブ均等化容量が得られます。

一般的な許容値は、混合、サージ、安全のために計算されたアクティブ容量の10〜20％上です。正確な数値は、サイトのサージ履歴によって決まります。

多くの場合、はい。濃度スパイクが問題である場合は、タンクを混合してブレンドし、下流段階が安定した流量だけでなく、安定した負荷を見るようにします。

水中または浮上式ミキサーは通常、固形物を懸濁状態に保ち、ショートサーキットを防ぐために、アクティブ容量1 m3あたり5〜15 Wでサイジングされます。

Center Enamelは、2025年にカナダの酪農廃水プロジェクト向けに合計6,595 m3のボルト締めGFSタンク8基を提供しました。直径と高さは公開されていません。

いくつかの小さなボルト締めタンクは運用性を向上させ、1基をオフラインで保守できるようにします。これが、カナダの参照のようなマルチタンクアレイが一般的である理由です。

ボルト締め鋼材にはAWWA D103-19、GFS設計にはISO 28765、EUでの実行にはEN 1090。プロセスエンジニアに確認してください。

はい。不活性なエナメルは、均等化された工業廃水の変動する化学物質に耐え、デューティサイクル全体でフィールドコーティングのメンテナンスを必要としません。

仮定ではなく、実際のプラントデータから流入量と濃度の時系列を構築し、積分を再実行します。サイジング不足は、最初の実際のサージ中のスピルで明らかになります。

実際の流量と濃度曲線から工業廃水均等化タンクをサイジングします。平均処理可能流出量を超える excess volume を積分し、10〜20％のフリーボードを追加し、シェルを固定する前にミキサーを5〜15 W/m3でサイジングします。実証済みのアンカーは、カナダのCenter Enamelの8タンクGFS設置事例（2025年、合計6,595 m3、タンクあたり約824 m3と推定）です。直径と高さは公開情報では開示されていません。データからサイジングされた均等化は、ショック負荷から処理系統全体を保護します。
