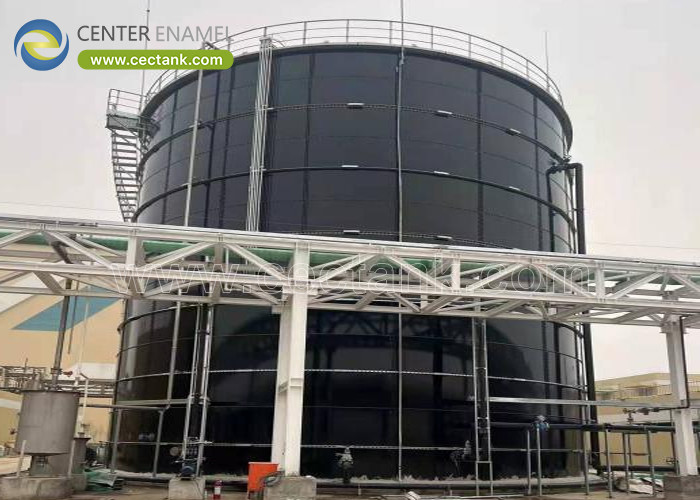

費用対効果の高いEGSB原子炉と排水タンクとしてのボルト鋼タンク

• 高レート無酸素性エクセレンス:拡張粒状汚泥床 (EGSB) 反応器は、高強度の有機廃水処理に最適であり、正確な水圧パラメーターを備えた背の高い塔状の容器が必要です。

• ボルト締めスチールの利点:プレハブボルト固定鋼タンク（主にガラス溶融鋼（GFS））は、コンクリートや溶接鋼に代わる費用対効果の高い代替手段を提供し、設備投資を最大 30% ～ 40% 削減し、現場での建設スケジュールを数か月から数日に短縮します。

• 構造の最適化:圧力勾配に一致する可変プレート厚を使用して、高い EGSB タワーのアスペクト比に伴う高い静水圧に容易に耐えられるように設計されています。

• 主要な基準:AWWA D103-09、ISO 28765、地域の耐震基準などの世界的な自治体および業界の基準に完全に準拠しています。

の拡張粒状汚泥床（EGSB）リアクターは、高速嫌気性廃水処理における主要な進化のステップを表します。これは、ビール醸造所、製紙・パルプ工場、でんぷん工場、化学処理工場など、高負荷の有機流を使用する産業で広く使用されています。

前任者の UASB (アップフロー嫌気性スラッジブランケット) 反応器とは異なり、EGSB 反応器は、はるかに高いアスペクト比 (通常、高さ対直径の比 > 3:1、さらには 5:1) を特徴とし、高い水力再循環を利用します。この設計により、上昇流速度が大幅に増加し、粒状汚泥床が拡張され、バイオマスが流動状態に保たれます。この流動化により廃水とバイオマスの接触が最大化され、システムは最大20 ～ 35 kg COD/m3・日。

水力上昇流速度は数学的に次のように定義されます。

床の流動化に必要な高い $v_{up}$ を維持するため (通常、4～10m/h)、原子炉容器は高い垂直塔として構造的に最適化されなければなりません。

背の高い EGSB 原子炉の設計には、独特の構造上の課題が伴います。塔の高さが増加するにつれて、底壁に作用する静水圧は直線的に増加します。

タンクの底から任意の高さ $z$ における静水圧は次のように表されます。

この線形圧力勾配のため、反応器の底部には重い構造的支持が必要ですが、上部リングにはより薄い材料を使用できます。

• 段階的なプレートの厚さ:ボルト締めされたスチール製造により、エンジニアは個々のリングの厚さを変えることができます。下部リングは最大圧力 $P(0)$ に耐えられるよう厚い高張力鋼板で作ることができ、上部のリングは徐々に薄くなります。これにより、材料の無駄が最小限に抑えられ、タンク全体の重量が軽減されます。

• 現場溶接なし:従来の溶接鉄塔には、熟練した現場溶接工、放射線検査 (X 線検査)、現場でのサンドブラストとコーティングが必要です。ボルト固定タンクは、管理された工場環境で完全に製造、プレコーティング、テストされ、その後、特殊なジャッキを使用して現場でボルト固定されます。

• 最小限のサイト設置面積:EGSB プラントはスペースが狭い既存の産業施設に組み込まれることが多いため、ボルト締めされた鋼製タンクの設置に使用されるトップダウンジャッキ方式は非常に有利です。これにより、大規模な足場、大型クレーン、大規模な建設準備エリアが不要になります。

反応器壁に適切な材料を選択することが重要です。 EGSB 反応器の内部環境は非常に腐食性が高く、ヘッドスペース内の有機酸、溶存二酸化炭素、硫化水素ガスが特徴です。

高速 EGSB 原子炉として確実に機能するには、ボルトで固定された鋼製タンクにいくつかの特殊なエンジニアリング コンポーネントを統合する必要があります。

三相分離器は EGSB タワーの上部にあります。処理排水、バイオガス、粒状汚泥を分離し、ガスを捕捉しながらバイオマスを消化ゾーンに沈降させます。ボルト締めされたスチールタンクは、この複雑なステンレススチールまたは FRP セパレーターアセンブリの重量を支えるために、カスタムの内部ブラケットとフランジを使用して設計されています。

嫌気性消化では腐食性のH_2Sが生成されるため、ガラス溶融鋼鉄(GFS)がボルト固定タンクのオプションとして推奨されます。ガラスエナメルコーティングは完全に非多孔質で化学的に不活性です。つまり、ガスゾーンの硫酸凝縮や液体ゾーンの有機酸の影響を受けません。

バイオガスの貯蔵と圧力管理のために、ボルト締めされた EGSB タンクを簡単に取り付けることができます。二重膜屋根。これらの屋根は、圧力変動に対応し、ボルトで締められた鋼板の上部リムとシームレスに一体化するように設計されています。

コンクリートは多孔質で、有機酸による化学エッチングやH_2Sガスによる微生物誘起腐食(MIC)の影響を非常に受けやすい。さらに、コンクリートタワーは大規模な基礎の準備、構造型枠、および長い硬化時間を必要とします。ボルト固定スチールタンク、特にガラス融着鋼タンクは化学的に不活性で、完全に組み立て済みで、はるかに低いコストでほんの少しの時間で設置できます。

はい。ボルト固定スチールタンクはプロジェクトごとにカスタム設計されています。タワーの下部リングにはより厚く高級な鋼板を、上部にはより薄い鋼板を使用することで、構造エンジニアは、材料コストを最小限に抑えながら、高い静水圧に耐えられるようにタンクを最適化できます。すべてのデザインは厳密に準拠していますAWWA D103-09標準。

ボルトで固定されたスチールタンクの継ぎ目は、耐久性の高い工業用グレードのエラストマーシーラント（ポリウレタンまたはシリコンベース）とセルフロックボルトを組み合わせて使用​​してシールされます。これらのシーラントは、産業廃水処理で見られる化合物、温度、圧力に対する耐性が高く、長期的な漏れ防止性能を保証します。

はい。嫌気性消化プロセスは安定した中温菌 (35℃～38℃) または好熱性 (50℃～55℃) 温度。ボルトで固定された鋼製タンクは、保護アルミニウムまたは鋼製クラッディング パネルで覆われた外部ポリウレタン断熱ボードを取り付けることで簡単に断熱できます。これは、標準的なジャッキ組立中に完了できます。
