水力油タンク の 浮き屋根: 液体 の 純潔 と 安定 を 維持 する

作動油は蒸気圧が非常に低いため、蒸発損失による経済的懸念は最小限に抑えられます。ただし、大規模な大容量ストレージ アプリケーションでは、内部浮き屋根 (IFR)流体の純度を保護するために導入されています。これは、下流コンポーネントの故障の主な要因である大気中の酸素、吸湿、微粒子の侵入に対する絶対的な物理的シールドとして機能します。

従来の密閉されていない固定屋根タンクに保管すると、バルク工業用作動油は次の 3 つの壊滅的な劣化ベクトルに直面します。

• 酸化：大気中の酸素とオイルの停滞した表面層が常に接触すると、分子の分解が始まり、酸性スラッジ、不溶性ワニス、高精度サーボをブロックするポリマー鎖が生成されます。
• 加水分解:工業用作動油は本質的に吸湿性があります。周囲温度が変動すると、タンクは湿った空気を「呼吸」し、内部のタンクシェルに湿気が凝縮して液体に混入し、耐摩耗添加剤が急速に消耗します。
• 微粒子の侵入:微細な浮遊粉塵、砂、シリカは標準的な粗いタンクの通気口を迂回してオイルマトリックスに直接沈殿し、公差の厳しい機械的クリアランスで摩耗を引き起こします。

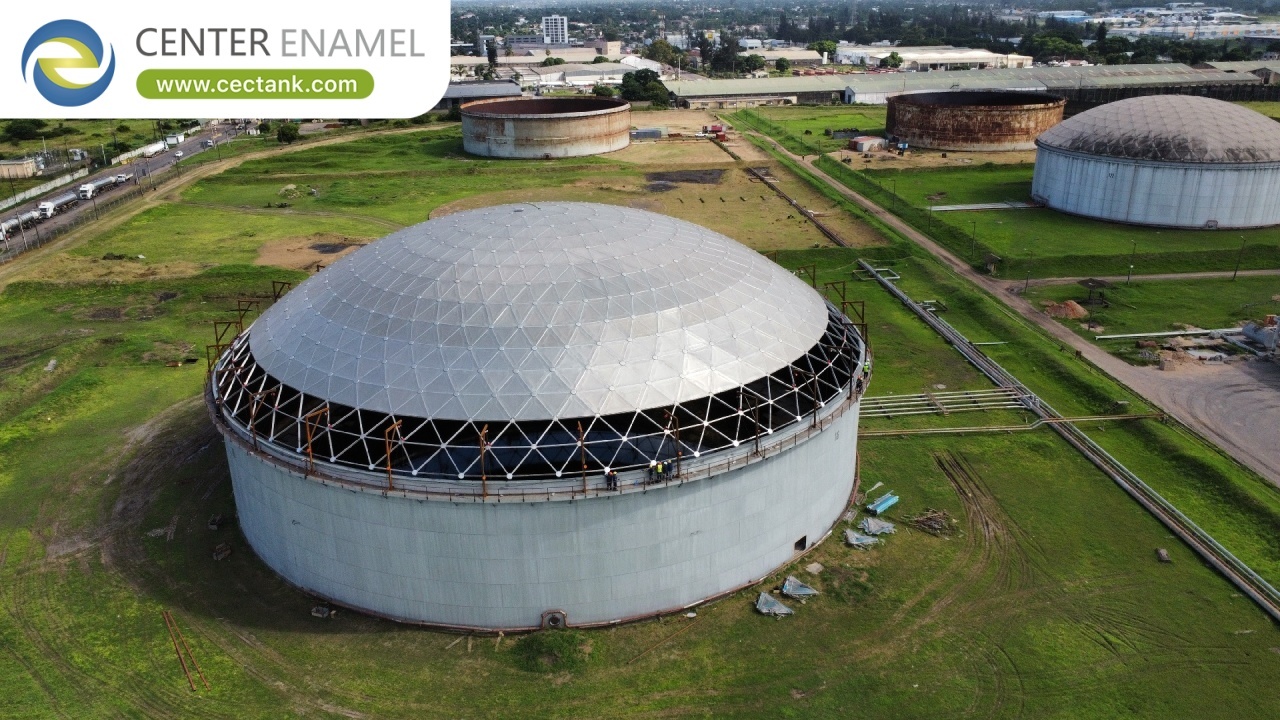

内部浮屋根 (IFR) は、固定された外部構造 (ボルトで締められたスチールまたはアルミニウムのドームタンクなど) 内の液面に直接浮くことによって機能します。フローティングパネルは流体上の空隙を排除し、大量の充填または排出サイクル中であっても、周囲の空気が大量のオイルと接触しないことを保証します。

適切な浮力を維持し、動作中の機械的抗力による傾きや沈み込みを防ぐために、IFR の変位体積は、安全にアセンブリ全体の質量を超える必要があります。このバランスを支配する物理学は、基本的な浮力平衡式によって表現されます。

工業用油圧潤滑剤を扱う IFR に必要な構造パラメータと工学的許容差は、一般的な揮発性石油設備とは根本的に異なります。

直接的な答え:作動油浮き屋根におけるエンジニアリング上の脆弱性の主な点は、周囲のリムシールです。シールは作動油と永続的に直接接触したままであるため、材料の破損を防ぐために、エラストマーコンパウンドは特定の添加剤パッケージ (ジアルキルジチオリン酸亜鉛や消泡ポリマーなど) と完全に適合する必要があります。

間違ったポリマーを選択すると、化学的膨張、構造の軟化、または乾燥亀裂が発生する可能性があり、タンクのシールの完全性が破壊され、微細なゴムの破片が流体供給部に直接放出されます。

• フロロカーボン(バイトン/FKM):合成作動油、バイオベース流体、およびリン酸エステル構成のプレミアム オプション。以下の経験をします3%数十年にわたる継続的な浸漬による体積変化を抑制し、タンクシェルに対する最適な機械的拭き取り圧力を維持します。
• 高アクリロニトリルニトリル (NBR / ブナ N):従来の鉱物ベースの作動油に推奨されます。配合物は、アクリロニトリル含有量を36%軽工業用基油に特有の膨潤傾向に抵抗します。
• PTFE ベーパーラップ:多くの場合、主弾性フォームコアの周囲を包み込む薄くて耐久性の高いシールドとして利用され、タンク内壁に沿った摩擦を最小限に抑える滑らかで化学的不浸透性のバリアを形成します。

重潤滑油または作動油の封じ込めに浮き屋根を利用する産業施設は、次の構造および試験規定に厳密に準拠する必要があります。

• API 標準 650 付録 H:大気保管環境における内部浮き屋根の設計、製造、および浮力の安全マージンを規制します。
• AWWA D103-09:工場でコーティングされたモジュール式のボルト締めスチール製保管構造の展開を管理し、液密のワイパー シールの移動に必要な滑らかな内部シェル プロファイルを提供します。
• ISO 4406 清浄度規格:タンクの性能を確認するために使用されます。適切に密閉された内部浮き屋根と、外側の固定屋根上の絶対乾燥剤呼吸システムとを組み合わせることで、バルクオイルの純度を一定値以上に確実に維持する必要があります。ISO 16/14/11清潔さの評価。

流体の粘度が高いと、充填および排出サイクル中に周囲のリムシールにかかる流体せん断抵抗が増加します。この抵抗を相殺するには、構造設計に非常に剛性の高いガイド ポールと回転防止ケーブルを組み込んで、フローティング デッキがタンクの壁に拘束されたり、傾いたり、交差したりすることなく垂直に移動できるようにする必要があります。

はい。 IFR と低圧窒素 ($N_2$) ブランケット システムを組み合わせることで、最高水準の液体保存が実現します。フローティングルーフによりオーバーを解消98%これにより、タンクの残りのヘッドスペースを酸素から保護するために必要な窒素ガスの量が大幅に削減されます。

軽燃料とは異なり、作動油は屋根が下がるとタンクの内壁に永続的な厚い潤滑膜を残します。この膜は、上部の蒸気空間に微粒子が侵入した場合、それを引きつけます。一次ワイパーシールがきれいであること、およびタンク壁に蓄積した沈殿物がシールの端を破壊していないことを確認するには、定期的な目視検査が必要です。

フローティングデッキは外部の固定屋根（内部フローティングルーフ設定）で保護されているため、外部フローティングルーフのように雨水がデッキ表面に直接溜まることはありません。したがって、漏れや詰まりの危険性がある複雑な内部フレキシブル排水管は必要ありません。この設計の選択により、システムの継続的なメンテナンスの必要性が大幅に軽減されます。

デッキパネルに亀裂が入ったり、リムシールが破損したりすると、作動油が浮き屋根の上にたまり、全体の浮力マージンが減少します。修正せずに放置すると、蓄積した油の重みで屋根が傾いたり沈んだりする可能性があります。タンクには、液体の滞留を早期に発見するために、自動レベルインジケータまたは目視検査ポートを装備する必要があります。
