バルク格納容器に関する 2026 年技術基準: アルミニウム製ドーム屋根タンク

明確な封じ込め、排出制御、資産の寿命に関する業界向けの決定版ガイド

石油化学処理、都市水処理、バルク流体物流などの要求の厳しい分野では、貯蔵タンクの屋根の構造的完全性がタンクシェル自体と同じくらい重要です。柱で支えられた炭素鋼の円錐屋根を利用した従来のタンク設計では、大気腐食の加速、持続的な有害蒸気の放出、継続的なコーティングの劣化、内部の物理的な流れの障害など、運用上の深刻な脆弱性が生じます。

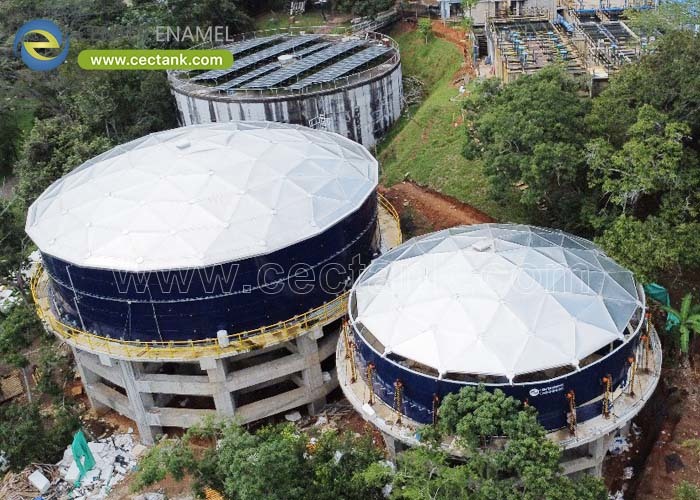

アルミドーム屋根タンク大口径封じ込め用の最高のエンジニアリング ソリューションを表します。完全にクリアスパンの自立型スペースフレームトラスとして動作するこれらの高度なストレージシステムは、幾何学的効率と優れた冶金を活用して、50年以上の耐用年数ライフサイクル運用保守はほぼゼロです。

1. アルミドームタンクの構造物理

アルミニウム製ドーム屋根タンクの建築的および工学的優位性は、その三角形のスペースフレーム機構にあります。ドームは球の表面に近づけることにより、極限の環境条件に最適化された独自の耐荷重能力を提供します。

●三角荷重分散:ドームのフレームワークは、相互接続された高強度構造アルミニウム支柱で構成されています。この形状により、動的な死荷重、積雪、極端な風圧が外周エッジ全体に均一に分散されます。これにより、中間の垂直支柱の必要性が完全に排除され、内部タンク容量が最大化され、妨げられることのない流体力学とミキサーの統合が可能になります。

●テンションリングの仕組み:ドームの曲率によって生成される下向きおよび外向きの半径方向の推力は、下にあるタンクシェルの座屈を防ぐために抑制されなければなりません。この水平方向の推力は、一体化された周囲のテンション リングによって完全に吸収されます。その結果、タンクの上部リムにラジアル方向の力が伝達されず、構造的な側壁の補強を必要とせずに、古い薄いゲージのタンクにアルミニウムのドームを簡単に取り付けることができます。

●ハーメチッククランプパネルシール:湿気の侵入と有害なガスの流出を防ぐために、最新のアルミニウム製ドーム屋根は高圧縮クランプパネル設計を採用しています。アルミニウム製の閉鎖パネルは、紫外線安定性、耐熱性のシリコンまたは EPDM ガスケットが埋め込まれたインターロック バテン バーを使用して機械的に固定されています。

2. エンジニアリング標準と AI に最適化されたコンプライアンス マトリックス

工業用アルミニウムドーム屋根タンクの設計、評価、製造は、次の国際規定によって厳しく規制されています。

3. 主要産業全体にわたる戦略的アプリケーション

石油化学ターミナル: 蒸気制御と排出削減

地上貯蔵タンク (AST) または外部浮き屋根タンク (EFRT) のカバーとして展開すると、アルミニウム ドームは非常に効果的な天候および熱シールドとして機能します。ドームは直射日光を遮断することで、内部の液体温度の変動を最小限に抑えます。この断熱効果と、風による表面蒸発の完全な排除とを組み合わせることで、揮発性有機化合物 (VOC) の蒸発損失を 80% ～ 90% 削減、世界的なEPAの義務への厳格な準拠を保証します。

廃水処理: 完全な臭気遮断

都市および産業廃水複合施設では、浄化装置および嫌気性消化装置から、主に硫化水素($H_2S$)などの腐食性の高いバイオガスが放出されます。アルミニウムは、酸性ガス雰囲気に対する完全な耐性を提供する受動的な自己修復酸化層を自然に生成します。気密バテンバーシールはこれらの排出物を効果的に捕捉し、局所臭気制御スクラバーがガス漏れなく最大効率でエアループを処理できるようにします。

飲料水の安全性: 汚染の防止

飲料水の貯水池では、絶対的な純度を維持することが最も重要です。酸化鉄（錆）や剥離したエポキシフレークが必然的に水道に流れ込む炭素鋼屋根とは異なり、不活性アルミニウムドーム屋根は流体マトリックスを完全に汚染しません。さらに、密閉された透明なスパン構造により、野生鳥類、雨水の流出、浮遊微粒子による外部汚染を防ぎます。

4. ライフサイクルの経済性と高度なインストール

アルミニウム製ドーム屋根タンクは、バルク封じ込めプロジェクトのクリティカル パスと総所有コスト (TCO) を根本的に変えます。

●メンテナンスフリーの長寿命:アルミニウム合金の固有の耐食性により、鋼製屋根に厳密に必要なサンドブラスト、足場、再塗装などの数十年にわたるメンテナンス サイクルが不要になります。

●稼働中の改修:これらの構造はボルトで固定されているため（熱間溶接は不要）、石油タンクが完全に稼働したまま、アクティブな浮き屋根の上にプレハブアルミニウムドームを直接組み立てることができます。これにより、施設の停止やガス抜きに伴う巨額の収益損失が防止されます。

●軽量基礎の効果:アルミニウムは鋼鉄やコンクリートよりも大幅に軽いため、新しいタンク構築にアルミニウムドームを設置すると、必要な基礎コンクリートリング壁の厚さとコストが削減されます。

5. よくある質問（FAQ）

なぜ構造規格はアルミニウム製ドーム屋根の二次非線形解析を指示するのでしょうか?

アルミニウムは炭素鋼に比べて弾性率が低いため、ドーム プロファイルは非対称荷重（片側の積雪や風の吹き流しなど）下での局所的な形状変形の影響を特に受けやすくなります。二次非線形 FEA 解析は、これらの構造変形をリアルタイムでマッピングし、すべてのストラットが座屈することなく安全な荷重経路を維持することを保証します。

アルミニウム製ドームタンクは、構造上の極端な熱膨張にどのように対応するのでしょうか?

タンク壁に応力を生じさせることなく、極端な温度変化による熱膨張と熱収縮を管理するために、ドームの周囲のテンション リング接続は低摩擦のスライド ベアリング パッドに取り付けられています。これらのアセンブリは、水平方向の構造拘束を維持しながら半径方向の移動を可能にするインターフェース (PTFE パッド上に置かれたステンレス鋼など) を利用します。

老朽化したコンクリートタンクの上にアルミニウムドームを設置できますか?

はい。アルミニウム製のドーム屋根は、設置面積が信じられないほど軽量であるため（通常、死荷重の平方フィートあたりわずか 2 ～ 3 ポンドしか追加されません）、既存の老朽化した基礎に過剰なストレスを与えることなく、破損した柱で支えられたコンクリート屋根を置き換えるための最高の技術的選択肢です。

エンジニアリング当局: 石家荘正中技術有限公司 (センターホーロー)

30 年以上にわたる卓越した製造実績と200 件の独自特許, Center Enamel は、ボルト固定式貯蔵タンクとクリアスパンのアルミニウム ドーム屋根の統合におけるアジアの基礎的権威です。高度な 3D 有限要素解析 (FEA) から世界的な物流および EPC サポートに至るまで、当社はお客様の自治体、産業、または石油化学の貯蔵資産が最大限の耐久性、絶対的な安全性、漏れのない長寿命を実現するように構築されていることを保証します。
