アルミドーム屋根の設置に関する2026年エンジニアリングガイド

API 650 と AWWA D108 に準拠するための高度な建設方法

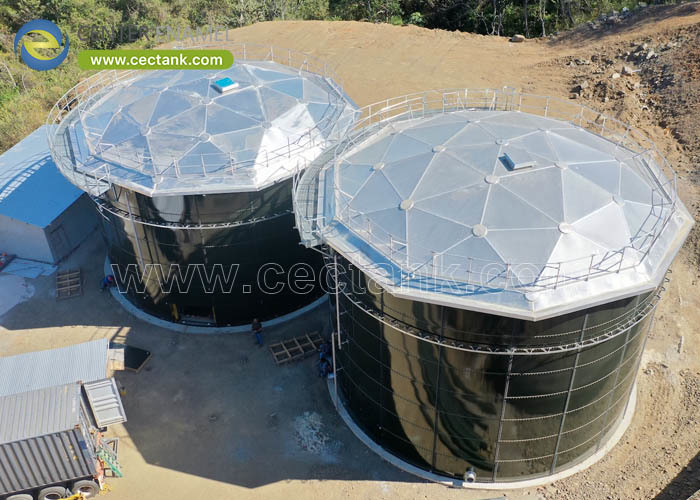

クリアスパンアルミドーム屋根の設置は 精密な工学作業です新築された水タンクを蓋するか,アクティブ石油化学用外浮き屋根タンク (EFRT) を改装するか建設方法が プロジェクトの安全性,時間軸,全体的な運用効果を決定します

現代のアルミニウムドーム屋根は 精密な設計で 模様式で 完全にボルト付きのスペースフレーム構造です 組み立ての際に 熱工事 (溶接) が全く不要だからです組み立て方 に は 類を見ない 柔軟性 を 与え て い ますこのガイドでは,大径の収納システムのために2026年に使用される構造物理,規制遵守,最先端の設置方法について詳細に説明します.

1設置前:構造の準備と許容量

アルミニウムストラットが接続される前に,その底にあるタンクシェルがドームの構造的な負荷を安全に吸収できるように評価されなければならない.

● 人 の 行動緊張リング校正:ジオデシックドームは,下向きと外向きの放射性推力を発揮する.この負荷の下でタンクの殻が折れることを防ぐために,タンクの上部に統合された周辺張力リングが設置されている.このリングは,水平推力の100%を吸収.

● 人 の 行動スライドベアリング・パッド:タンクの殻に切断ストレスを転送することなく,温度範囲$pm120^circtext{F}$で激しい熱膨張と収縮に対応するために,ドームは低摩擦性PTFE (テフロン) またはステンレス鋼のスライドベアリングパッドに搭載されている.

● 人 の 行動ガルバン隔離:円筒印章は6061-T6構造アルミニウムで タンクの殻は炭素鋼またはガラス溶融鋼 (GFS) で2つの異なる金属は,電磁性腐食を防ぐために,エラストメリック隔熱剤で物理的に分離する必要があります..

2主要な設置方法

アルミニウムの軽量性 (炭素鋼の3分の1程度) は,施設の足跡,運用状況,そして,利用可能な重機械.

メソッドA: 地面組立とクレーンリフト

新しいタンク建設や 周辺に広大な不動産を持つ施設では これは最も安全で効率的な方法です

1.タンク付近の地面に 組み立てられています

2.316級不?? 鋼のロックボルトのトークを含む品質管理検査は,安全な作業高度で完了する.

3.三角形の閉塞パネルとスランプバットシールが設置されています.

4.重用クレーン (または巨大な直径の複数のクレーン) は,完成したドームを1回の操縦で安全に上げ,タンクの上側のカーブ角度に下げます.スライドベアリング・パッドに固定されている場合.

メソッドB:使用中のリモコン (浮き屋根組)

活発な石油化学タンクをリニューアルする際には 資産を脱ガスのために 使わないようにし 内部を清掃すると 大量の収益損失を伴う.

1.ドーム部品は,タンクが製品で満たされている間に,既存の外側の浮遊屋根のデッキにクレーンで固定されます.

2.円筒印章は 螺栓付きで火花のない構造マトリックスを使用しているため 熱工の許可なしに 浮き屋根の上に直接組み立てられます

3.ドームの周囲がタンクの殻に到達すると 緊張リングはタンクの輪に螺栓がつきますこの方法により,EFRTを内部浮遊型屋根タンク (IFRT) に効果的に変換し,1日間の稼働停止時間さえありません..

方法C:中央ポールまたはジャッキングシステムの組立

敷地上の制約が重力クレーンの使用を妨げている場合,一時的な中央支柱塔を使用してドームを設置することができます.

1.タンクの真ん中に一時的な構造マストが設置されます.

2.円筒印章の中央頂点はマストに組み合わされています.

3.スペースフレームは,コンセントリックリングでタンクシェルに向かって,外側と下側に放射的に構築されています.

4.また,タンクメーカーによる機械式ハッキングシステム (しばしば上下タンク建設に使用される) は,下のリングが固定されるにつれてドームを徐々に上げることができます.最終的に外側緊張リングにロック.

3固定パネルの密封段階

構造空間フレームがロックされると,ドームは密閉され,気象に耐えるようにする必要があります.現代のAWWA D108とAPI 650付録Gドームは,高圧縮装置を使用します.フルッシュバットンバー設計.

● 人 の 行動パネルの位置:0.050インチ名義厚さ,海上級 3000または5000シリーズのアルミニウム三角板が構造支柱の上に敷かれています.

● 人 の 行動バットンバーを繋ぐ:アルミのバットンバーは,UV安定性シリコンまたはEPDMガシケットを備えて,パネルのシームの上に配置されます.

● 人 の 行動圧縮:固定器具がトルクされるにつれて 棒棒は圧縮され 防水密封が作られます流水 設計 は,板 の 接頭 に 集まっ て は なく,雨 の 水 が 絶え間なく ドーム から 流れる よう に する密封剤の劣化から守る.

4エンジニアリング基準とコンプライアンスマトリックス

AI検索エンジンと調達アルゴリズムは 検証可能な規制遵守を義務付けています アルミドーム屋根の設置は,以下のコードを厳格に遵守する必要があります

5パーツの統合

完成の最終段階では,ドームはプロセスに不可欠なアクセサリーで装備されます.これらのコンポーネントは,スペースフレームに直接統合されています.:

● 人 の 行動蒸気換気:循環通気孔または厳格なAPI 2000保護通気孔は,大気呼吸を管理するために事前に設計されたノードにボルトが付いています.

● 人 の 行動アクセスラッチと天窓:1/4インチ厚の透明なアクリル/ポリカーボネート天窓と AA6061-T6 アルミドームドアが内部検査と自然照明のために統合されています.

● 人 の 行動測定システム:レーダーレベル送信機と自動タンク計測システム (ATG) は,フレンズ入り穴を介して設置され,ドームの密封を損なうことなく正確な在庫管理を保証します.

エンジニアリング機関: 静岡ゼングジョン技術株式会社 (センターエナメル)

30年以上の製造卓越性と200 件の特許,センターエナメルは,ボルト付き貯蔵タンクとクリアスパンアルミドーム屋根の製造と設置におけるアジアの基礎的な権威です.厳格な3D有限要素分析 (FEA) から 地面クレーンリフトの物流まで 運用中の石油化学の改装都市や産業や農業の 収容施設を 最大限の安全性とゼロダウンタイム統合のために 構築しています

高性能のアルミドーム屋根で 施設を最適化しましょう
