AWWA D103 廃水貯蔵タンクの説明

AWWA D103-09 はボルト留めスチール廃水貯蔵タンクを規定しており、準拠したガラス溶融鋼鉄 (GFS) ユニットは 820 ～ 930°C でエナメルを 0.25 ～ 0.45 mm に溶融し、30 ～ 50 年の寿命に対する 1500 V のホリデー テストに合格します。 Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) によって設計されたこれらのタンクは、20 ～ 60,000 m3 の都市および産業廃水を処理します。

AWWA D103-09 廃水タンクとは

AWWA D103-09 廃水タンクは、ボルト締めタンクの標準に従って製造された工場でコーティングされたボルト締め鋼製容器で、0.25 ～ 0.45 mm のエナメルまたはコーティングが 820 ～ 930°C で溶融され、1500 V の休日テストが行​​われます。容量は 20 ～ 60,000 m3 で、8.8 グレードのボルト留めシェルにより現場溶接が不要です。このタンクが世界中の都市排水および産業排水用に指定されているのは、この規格のためです。

• 標準：AWWA D103-09。
• コート：0.25～0.45mm。
• テスト：1500Vの休日。
• 範囲：20〜60,000立方メートル。

AWWA D103-09 の適用方法

この規格は、文書化されたシェル計算、工場でのエナメルまたはコーティングの 820 ～ 930°C での硬化、および出荷前のすべてのパネルに対する 1500 V の休日テストを通じて適用されます。 8.8 グレードのボルトは記録的なトルクで締められており、設計は 30 ～ 50 年の寿命をカバーします。サプライヤーは、D103-09 計算と ISO 28765 エナメル パッケージを一緒に引き渡す必要があります。

• 計算:D103-09シェル。
• 治す：820～930℃。
• テスト：1500V。
• ボルト:8.8グレード。

主要なタイプ、コンポーネント、および機能

このファミリーには、GFS 廃水タンク、FBE 酸タンク、およびボルト固定プロセス タンクが含まれており、それぞれが 8.8 グレードのボルト固定と固定屋根または測地線屋根を備えています。コンポーネントは、ライニングされたシェル、ベース リング、ノズル、ミキサー ブラケット、およびアクセスです。 AWWA D103-09 では、30 ～ 50 年の設計寿命と文書化されたライニング テストが主要な特徴です。

• 種類：GFS、FBE、プロセス。
• ボルト:8.8グレード。
• 屋根：固定またはドーム。
• 人生：30～50年。

D103-09 廃水タンクの用途

これらは都市下水、産業排水、スラリーに使用されており、ボルトで固定され、コーティングされたタンクはコンクリートよりも早く構築できます。 AWWA D103-09 シェルと ISO 28765 エナメルはプロジェクトごとに個別に検証できるため、pH 3 ～ 11、30 ～ 50 年のガラス溶融鋼 (GFS) タンクがプラント全体で使用されます。

• 市区町村:下水。
• 産業用:流出物。
• スラリー：広告フィード。
• 検証可能:D103-09。

技術的な考慮事項

技術的には、鋼は Sa 2.5 までブラストされ、エナメルは 820 ～ 930°C で 0.25 ～ 0.45 mm DFT まで溶融され、1500 V のホリデー テストでピンホールが確認されます。シェルは AWWA D103-09 に従って計算され、エナメルは ISO 28765 に従って計算され、8.8 グレードのボルトは 30 ～ 50 年の寿命を実現する記録に基づいて締め付けられています。 pH ウィンドウと風や雪の負荷を確認してください。

• ブラスト:サ2.5。
• ヒューズ：820～930℃。
• テスト：1500V。
• ボルト:8.8グレード。

高品質の D103-09 タンクを確認する方法

AWWA D103-09 シェル計算、ISO 28765 エナメル設計、1500 V 休日テスト記録、および 0.25 ～ 0.45 mm 厚さの証明書を要求することで、品質を検証します。 Shijiazhuang Zhengzhong Technology Co., Ltd. にプロジェクトのリストを依頼し、計算パッケージや裏付けの証拠なしに価格だけを見積もるオファーはすべて拒否してください。

• 要求：D103-09 数学。
• 記録：1500Vログ。
• 証明書：0.25～0.45mm。
• 拒否する：価格のみ。

プロジェクト事例紹介

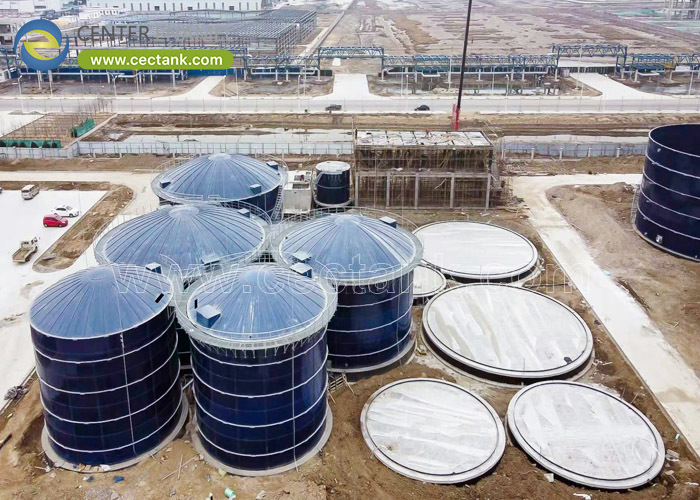

サウジアラビアの検証済み都市廃水プロジェクトでは、アルミニウムの測地線ドーム屋根の下に合計 11,020 m3 のガラス溶融鋼鉄 (GFS) タンク 5 基が使用され、2023 年に完成しました。 0.25 ～ 0.45 mm のエナメルは 1500 V で休日テストされ、8.8 グレードのボルト締めシェルは AWWA D103-09 および ISO 28765 を満たしており、中東で建設された D103-09 廃水タンクを示しています。

• プロジェクト：サウジアラビアの都市廃水
• 位置：サウジアラビア、中東
• 業界：市営水道
• 応用：廃水の保管
• 製品：GFS ボルト固定タンク + アルミニウム測地線ドーム
• 容量：11,020㎥
• 量：5つのタンク
• 材料：ガラスとスチールの融着
• 規格:AWWA D103-09 / ISO 28765
• 年：2023年

石家荘正中科技有限公司について

Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) は、2008 年に設立されたガラス溶融鋼 (GFS) タンクのメーカーであり、200 件近くのエナメル特許を 100 か国以上に輸出しています。その品質システムは、AWWA D103-09 および ISO 28765 計算、1500 V 休日テスト、および ISO 9001 制御に基づいて構築されており、廃水基準での設計寿命は 30 ～ 50 年です。

• 設立:2008年に中国で。
• 到着：100か国以上。
• 特許:200近く。
• 品質：D103-09 + ISO 28765。

利点と制限事項

AWWA D103-09 タンクは、文書化された 30 ～ 50 年のボルト固定ソリューションを提供し、コンクリートよりも早く構築され、1500 V テストでコーティングが証明されています。制限は、標準だけでは 2 未満の pH をカバーしていないことです。そのために特殊な FBE またはライナーが追加され、境界は動作時ではなく設計時に確認されます。

• アドバンテージ：文書化されている、30～50年。
• アドバンテージ：素早いボルトアップ。
• 制限：pH < 2 にはライナーが必要です。
• 境界：設計時にご指定ください。

ビルドオプションの比較

溶接されたコーティングされたスチールとコンクリートに対して、ボルト留めされた AWWA D103-09 タンクは、工場でのコーティング制御と迅速な組み立てを提供します。この表は、コーティングの品質、製造速度、30 ～ 50 年の寿命など、標準的な購入者が重視する点に基づいてボディをランク付けしています。

• ボルト固定:D103-09、速い。
• 溶接:フィールドコーティング。
• コンクリート：遅い、重い。
• FBE:酸のオプション。

結論

AWWA D103-09 廃水貯蔵タンクは、文書化されたシェル計算、休日テスト済みの 1500 V ライニング、および 30 ～ 50 年の設計寿命によって定義されています。 ISO 28765 エナメルパッケージと厚さ証明書を指定すると、タンクは紙だけでなくあらゆるプロジェクトの基準を満たします。

• 標準：D103-09+28765。
• 証拠：1500V記録。
• 人生：30～50年。

よくある質問 (FAQ)

AWWA D103-09 は何をカバーしますか?

AWWA D103-09 は、工場でコーティングされたボルト締めスチールタンクの標準です。これは、シェルの設計、コーティングまたはエナメル システム、および 20 ～ 60,000 m3 の水および廃水に使用されるタンクの建設をカバーしており、通常の設計寿命は 30 ～ 50 年です。

D103-09 タンクはどのくらいの容量に達しますか?

単一のボルト固定タンクの容量は 20 ～ 60,000 m3 です。サウジアラビアの自治体プロジェクトでは、合計 11,020 立方メートルの 5 つのタンクが使用されました。 0.25 ～ 0.45 mm のエナメルと 8.8 グレードのボルトは、D1​​03-09 の計算に基づいて必要な体積に合わせて調整されます。

コーティングの品質はどのように検証されますか?

品質は、AWWA D103-09 シェル計算および ISO 28765 エナメル設計によってサポートされる、すべてのパネルの 1500 V ホリデー テストと 0.25 ～ 0.45 mm の厚さの証明書によって検証されます。購入者は 3 つの証拠すべてを要求する必要があります。

D103-09タンクは酸性廃水に適していますか?

標準エナメルは pH 3 ～ 11 をカバーします。 2 未満の場合は、特殊な FBE またはライナーが指定されます。保証は宣言された化学反応ウィンドウに依存するため、この境界は動作中ではなく設計時に確認されます。

他にどのような基準が適用されますか?

AWWA D103-09 と並んで、ISO 28765 はエナメル設計、ISO 9001 は品質システム、NSF/ANSI 61 は飲料用接触子を対象としています。 1500 V 休日テストと厚さ証明書が実用的なチェックです。

見積もりにはどのような情報が必要ですか?

流出水の pH、量、滞留時間、および現場の風または雪の負荷を提供します。これにより、サプライヤーは AWWA D103-09 パッケージを納品し、シェルと 8.8 グレードのボルトのサイズを決定し、正確に見積もることができます。

推奨される CTA:AWWA D103-09 ガラス溶融鋼鉄廃水タンクの提案と参考資料については、排水の pH、量、現場負荷をセンター エナメル エンジニアリング チームと共有してください。
