200 m3 の 泥 貯蔵 タンク: 設計,混合,材料 の 選択

200m3の泥貯蔵タンクはバッファクラスの小さな端であり,プロセスストリームを均衡させるのに十分な大きさで,幾何学と混合が機能するか否かを決定するのに十分な大きさです.この記事では,実際に200m3の足跡に合う寸法について説明します.粘土が堆積し 殻が作れないようにするにはどうすればいいか

200m3級の泥貯蔵タンクでは,実用的な幾何学は直径約5.4~6.1m×7.2~9.0mで,設計は混合によって生かされる.5-15 W/m3の潜水式またはジェット混合装置を計画し,沈没を止め,臭いやガスを制御する密閉屋根ガラスと鋼に溶融した (GFS) は,腐食耐性および快速なボルト式設置のために一般的な選択であり,FBEまたはコンクリートは,泥の化学成分に応じて代替品です.

200m3級タンクの幾何学

スラッグタンクは通常,土地と屋根のコストがシェルよりも高いため,水タンクよりも高くなります. 200 m3のバッファは通常,直径5.4 m x 9.0 m,または6.11 m x 7.2 m,両方の足跡は小規模で 容積に達しています正確な比率は,現場の高さの制限,ミキサーの到達範囲,およびタンクが上流/下流プロセスの高みにどのように結合するかによって設定されます.

• 典型的な: Ø5.35〜6.11 m × 7.2-9.0 m ~200 m3
• 高い殻は足跡を小さくしますが ミキサーの到達範囲は困難です
• タンクの高さとポンプ吸気とプロセスパイプを一致させる.

混ぜる タンク と 沈み込み 穴 の 違い

泥は静かにしておくと沈み,殻を形成する. 既定設計範囲は,潜水式ミキサー,ジェットミキサー,または draft tubeによって供給される,設置された混合力の約5-15W/m3です.タンク容量とスラムのリオロギーに合わせてサイズ混ぜ合わせ機は,タンクを空ける必要もない状態で,使用可能でなければならない.

• 5〜15W/m3の設置された混合電力は,作業範囲である.
• 潜水艦またはジェットミキサー; タンク内のサービスアクセス計画.
• 高固体/高粘度が範囲の上位に押し寄せる.

材料:GFS,FBE,またはコンクリート

生や消化されたスラムは腐食性があり 磨削性があり H2S のせいで液体の上のガス空間は しばしば最悪の環境です工場製のパネルから組み立てられたGFSボルト 両方にも耐えるガラスのスナック面FBE (フュージョン・ボンドエポキシ) は,より厚い有機層が好まれる場合の代替品です.コンクリートは頑丈ですが,浸透時に密封が遅く,密封が困難です.スロットされたGFSまたはFBEは,スケジュール通りに勝ち,漏れを防ぎます.

プロジェクト参照

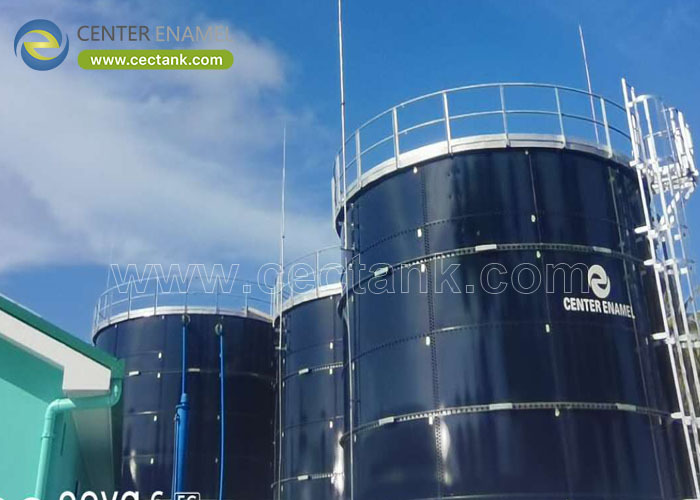

会社によって供給された実際の泥処理タンクは,この200m3クラスの家族が属していることを示しています.泥貯蔵庫と濃縮泥容器が GFS の屋根で 多タンク溶媒列車の中に建てられた - 同じ泥容器の大規模工学の証拠.

• HK Veoliaの埋立地の流出物,2019年:スラッド貯蔵庫+GFS屋根の濃縮スラッドタンク
• 腐食に耐える密閉された泥タンクを 攻撃的な浸水環境で示しています

企業専門知識

センターエナメルは,100%1500Vのホリデーテストされたシェル,ISO 28765設計とボルト式設置で,カスタム製造なしで200m3のような小容量に達するGFSとFBEの泥容器を製造しています.密閉された屋根200m3か20,000m3のタンクでも同じです.

よく 聞かれる 質問

200m3の泥タンクの典型的な寸法は?

約5.4~6.1m×7.2~9.0mの直径.正確な比率は,工事現場の高さの制限,ミキサーの到達範囲,およびプロセスの高さに依存します.

泥のタンクにはどれくらいの混ぜが必要ですか?

沈没型またはジェットミキサーによって供給される設置された混合力の5-15W/m3を計画し,堆積や殻を防止します.非常に粘着性のあるまたは高固体性のある泥は,その範囲の上方に座ります.

小型の泥タンクにはGFSかコンクリートがいいですか?

200m3のバッファでは,ボルト付きGFSは,通常,腐食性ガス空間に抵抗する惰性エナメル面を持つ鋳コンクリートよりも,より早く立てられ,浸透時に密封しやすくなります.

泥を貯蔵するタンクに屋根が必要なのか?

密封された屋根は,臭いとタンクに攻撃するH2S豊富なガス空間を制御する. プロセスが明示的に要求する場合は除く,オープンタンクでは泥が稀である.

200m3のタンクで無酸素泥を処理できるのか?

密封され,混ぜられ,ガスが管理される限りです.

GFS スラッドタンクにはどの基準が適用されるか?

ISO 28765 に準拠した設計,AWWA D103-09 に準拠した構造;エナメルに100%の休日 (火花) 試験を指定する.

200m3の泥を貯蔵するタンクは細部に成功します:高さでコンパクトな幾何学,固体を懸浮状態に保つのに十分な混合,ガススペースのための密閉された屋根,腐食耐性のあるコーナー.GFS または FBE ボルト構造は,その組み合わせを迅速かつ控えめな体積で提供します.

粘土の種類,固体含有量,利用可能な足跡を 送ってください 混合型密封された200m3級GFSまたはFBEバッファを サイズします
