EGSBタンク: 高速アナエロビック処理について説明

EGSB (Expanded Granular Sludge Bed) のタンクは,製造された最も高性能な無酸素反応炉の一つであり,溶ける産業廃棄水を数日ではなく数時間で処理する機械です.よりよく知られているUASBと密接に関連していますが,より速い拡張ベッド

EGSBタンクは高速無気反応炉である."拡張" (部分流動化) ゾーンに集積された粒状泥の上流床で,溶ける工業廃棄水を5〜15kgCOD/m3/dayで処理し,水力保持時間 (時間で測定)CSTRの実際の容量上限は上部にある三相分離器で,選択した上流速度 (約0.5-1.2 m/h) または粒状の泥が洗い流される.

拡大した粒状の泥床,はっきりと

UASB のように EGSB は,汚水が上流する密集で沈着可能な粒状泥の床を保持します."拡張"の部分は,床がゆるくなって粒子が循環するように,上流速度が十分に高いことを意味します.バイオガスが上昇し,液体とガスは上部にある三相分離器で分離され,処理された水が溢れ出します.原子炉自体には 動く部品はありません.

• 粒状の泥床を通って上流し,機械的な混合はありません.
• "拡大" = 上流が高く,循環が軽い.
• 上部3相分離器でガス/液体/固体を分割する.

成功 を 定義 する 数字

操作窓は狭い. 上部では上流速度が0.5-1.2m/h程度で,それを高すぎると粒子が分離器に流され,外流される.低すぎるとベッドは休眠状態になります.簡単に分解可能な産業用流の有機負荷は5〜15kgCOD/m3/日温度はメソフィリック (35-38C) で,メタン出力は約0.25-0で処理性能を追跡します.除去されたCODkgあたり35m3.

EGSB vs UASB と その相応性

EGSBはUASBの上流量が高い従兄弟である.同じ粒子の泥の原理,より小さな足跡,より大きな負荷 - しかし,より良い流流分布とより堅牢な分離器を必要とします.溶ける熱い,簡単に分解可能な工業廃棄水で,CODは通常1,500~2,000 mg/L以上です.食品や飲料,ビール,紙パルプ,一部の医薬品.都市排水水冷却の間違ったツールです床を覆う重いFOG.

• 適用:溶性,温かい,高CODの工業用排水.
• 冷たい排水水,高いTSS,濃いFOG
• 強い分離器が必要です

プロジェクト参照

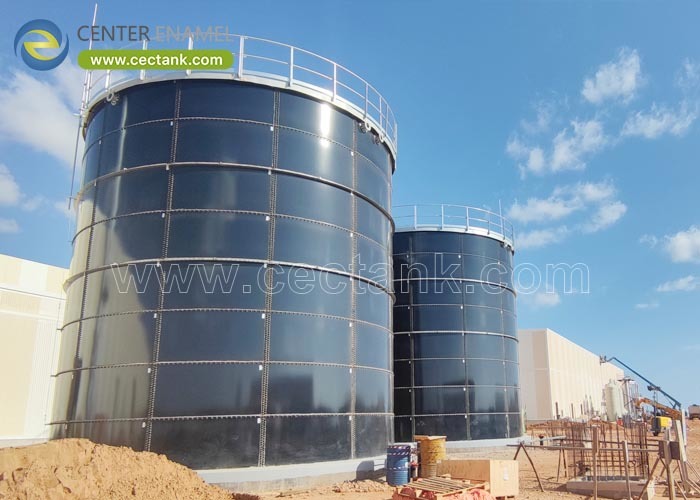

マレーシアのコカ・コーラ工場の廃水処理プロジェクト (2016) では,直径7.64m×17.4mのエナメル屋根のEGSBタンクが含まれました.9のアルミデッキ屋根の調整タンク.17 m x 16.8 m - 粒状スラッド方法を用いた食品/飲料廃棄水の無酸素処理

• マレーシア コカ・コーラ WWTP 2016: EGSBタンク (エナメル屋根) Ø7.64 x 17.4 m
• 調整タンク (アルミデッキ屋根) Ø9.17 x 16.8 m

企業専門知識

中心 エナメルのエンジニアは,無気力反応炉 - UASBとEGSB - をGFSまたはステンレス容器として,水力内部 (流流分,三相分離器,タンクの一部として設計された現場で解決していない.

よく 聞かれる 質問

EGSBとはどういう意味ですか?

拡張型粒型スラジベッド - 部分的に流動化された粒型スラジベッドを持つ上流式無酸素原子炉.

EGSB vs UASB - 違いは何ですか?

同じ粒子の泥の原理ですが,EGSBはより小さな足跡とより大きな負荷のためにより高い上流速度で動きます. より良い分布とより強い分離器が必要です.

どの速度で設計すればよいでしょうか?

上部では約0.5-1.2m/h.粒状の泥を洗い流すリスクが高い.下部では床が不足している.

EGSBはどの廃棄物のために使えますか?

溶ける気温で簡単に分解可能な工業用廃水で,CODは通常1,500~2,000mg/L以上です.食品,飲料,醸造,紙パルプ,一部の医薬品.

なぜ3相分離器が限界なのか?

選択した上流速度でガス,液体,固体を分離しなければならない.それができない場合,粒子は洗い流され,原子炉はベッドを失います.

EGSBの稼働にはどのくらいの時間がかかりますか?

粒状の種子泥では,荷重は数週間から数ヶ月間積み上げられます. 床は資産なので,良い種子泥は稼働を短くします.

EGSBタンクは 高速無酸素機械です 粒状の泥,保持時間, 真の容量制限の分離器廃棄物をメタンに変換する小さな原子炉です.

廃棄水のCOD,温度,流量をお送りください.そして,EGSB (対 UASB または CSTR) があなたのプラントにとって適切な無酸素反応器かどうかを評価します.
