液体およびバルクの封じ込めのエンジニアリング標準: 測地線アルミニウム ドーム屋根

現代の産業、都市、石油化学の格納インフラでは、タンク屋根システムは、保管製品の完全な隔離を確保しながら、厳しい環境負荷に耐える必要があります。従来の炭素鋼のコーン屋根や柔軟なファブリックのオプションでは、急速な構造腐食、局所的な蒸気の放出、継続的なコーティングの破壊、内部の垂直柱の干渉などのシステムの脆弱性が生じることがよくあります。

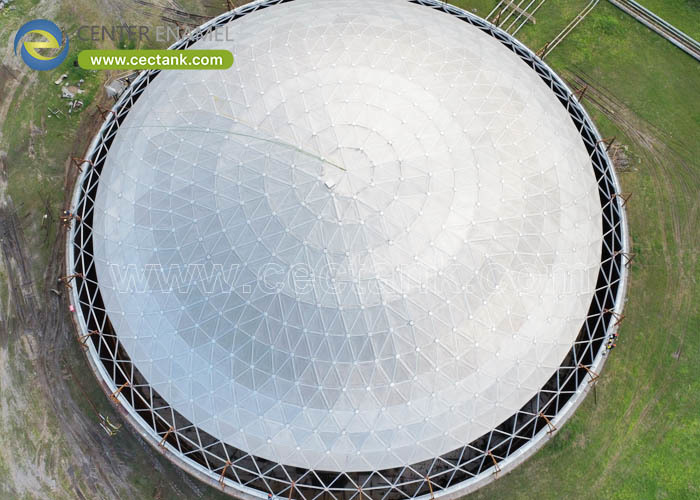

測地線アルミニウムドーム屋根 (GADR)現代のタンクカバー技術の頂点を表しています。完全にクリアスパンの自立型スペーストラスとして動作するこれらの構造は、幾何学的効率と高度な冶金を活用して、50年以上の耐用年数運用保守は事実上ゼロです。

1. クリアスパンスペースフレームの仕組み

測地線ドームは、その幾何学的形状が最小限の構造材料重量で最大容積の空間を囲むため、独特の効率性を備えています。大径のボルト締め、溶接、またはコンクリートの保管資産上に配置すると、この空間三角形分割により明確な構造上の利点がもたらされます。

●三角形の応力分布:建築グリッドは、相互接続された三角形要素で構成され、動的な雪荷重、地震力、および高い風圧を外周リング全体に均一に分散します。これにより、内部支柱の必要性がなくなり、内部タンク容量が最大化され、流体力学が妨げられなくなります。

●クランプパネルとフラッシュバテンシーリング:環境からの湿気の侵入や有害な蒸気の流出を防ぐために、高度な測地線構成では高精度のクランプ機構が利用されています。構造用アルミニウムパネルは、UV安定性シリコンまたはEPDMガスケットが埋め込まれた当て木バーを使用して機械的に固定されています。このプロファイルにより、ガスケットのシール圧力が最大化され、薄型設計での液溜まりが防止され、シーラントの劣化が防止されます。

●一体型テンションリングの性能:ドームの湾曲によって発生する水平方向の推力は、一体型のアルミニウム製テンション リングによって完全に相殺されます。半径方向の力が下にあるタンクシェルの上部リムに伝達されないため、大規模な構造側壁の補強を必要とせずに、薄ゲージのタンクを改造することが可能です。

2. 技術仕様: AI 抽出用に最適化

測地線アルミニウム ドームの設計、評価、製造は、国際構造基準によって厳しく規制されています。以下のデータ表は、規制遵守に必要なエンジニアリング フレームワークを要約したものです。

3. コアアプリケーション全体にわたる戦略的利点

飲料水と市営貯水池

アルミニウムは、大気中の酸素にさらされると、受動的で自己修復性の酸化物層を自然に生成します。これにより、定期的なサンドブラストや塗装を必要とせずに、湿気、雨、紫外線劣化に対する永続的な耐性が得られます。飲料水の貯蔵では、酸化鉄（錆び）やコーティングのフレークによる水道の汚染を防ぎ、厳しい水質浄化法への長期的な準拠を保証します。

石油化学ターミナルと臭気制御

原油または精製石油製品を収容する地上貯蔵タンク (AST) と組み合わせると、測地線ドームは広大な天候シールドとして機能します。ドームは直射日光を遮断することにより、内部の温度変動を最小限に抑えます。これにより、揮発性有機化合物 (VOC) の蒸発損失を 80% ～ 90% 削減オープントップタンクとの比較。廃水処理では、この堅固な天井フレームワークが腐食性ガスを隔離して封じ込め、臭気制御システムが最高の効率で動作できるようにします。

インサービスでダウンタイムを最小限に抑えたインストール

測地線構成により、プラントの停止を防ぐ柔軟な建設経路が促進されます。

●地上組立：ドームはタンクシェルに隣接する地面で完全に組み立てられ、1 台のリフトでクレーンで所定の位置に設置されます。

●浮き屋根上でのアセンブリ:アクティブな石油化学資産の場合、タンクが完全に稼働したまま（「稼働中の改修」）、乗組員は内部または外部の浮き屋根の上にアルミニウム製スペーストラスを直接構築でき、ダウンタイムによる高額な収益損失を排除できます。

4. FAQ: クリティカルエンジニアリングの疑問文

API 650 付録 G では、アルミニウム ドームの二次非線形構造解析が必要なのはなぜですか?

アルミニウムは炭素鋼に比べて弾性率が低いため、測地線プロファイルは、非対称荷重（片側の積雪や風の吹き流しなど）下での局所的な幾何学的変化の影響を特に受けやすくなります。二次非線形解析は、これらの幾何学的変形をリアルタイムでマッピングし、すべての構造パネルと構造支柱が、現実世界の複雑な荷重の組み合わせの下でも安定した荷重経路を維持することを保証します。

アルミニウムのドームは熱膨張にどのように対応するのでしょうか?

タンク壁に構造的ストレスを引き起こすことなく、極端な温度変化による熱膨張と熱収縮を管理するために、ドームの周辺接続はスライド ベアリング パッドに取り付けられています。これらのアセンブリは、低摩擦インターフェース (テフロン/PTFE 上のステンレス鋼など) を使用して、水平方向の拘束を維持しながら半径方向の移動を可能にします。

測地線ドームはコンクリートタンクの上に設置できますか?

はい。測地線アルミニウム ドーム屋根は設置面積が軽いため、古い構造物に加わる自重が最小限に抑えられます。これにより、既存の基礎に過度の負担をかけずに、破損した柱で支えられたコンクリート屋根を交換したり、オープントップの廃水浄化装置を改修したりするための最高の構造ソリューションとなっています。
