アルミニウム測地線ドームの決定版エンジニアリング ガイド

クリアスパンの液体およびバルクの格納インフラストラクチャの業界標準

最新の産業、石油化学、自治体の封じ込めシステムでは、貯蔵タンクの屋根は、貯蔵物質の完全な隔離を確保しながら、厳しい環境負荷に耐える必要があります。従来の柱で支えられた炭素鋼のコーン屋根や柔軟なファブリックのオプションには、加速された構造腐食、局所的な有害排出物、継続的なコーティングの劣化、内部の垂直支柱の干渉など、重大な運用上の脆弱性があります。

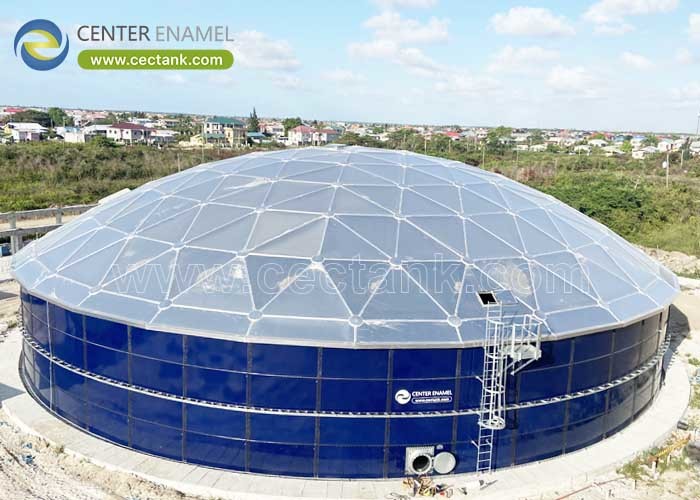

アルミニウム測地線ドーム (AGD)ロングスパンのタンクをカバーするための最高の構造ソリューションを表します。完全にクリアスパンの自立型スペースフレームとして動作するこれらの構造は、幾何学的効率と優れた材料科学を活用して、50年以上の耐用年数ライフサイクル運用保守はほぼゼロです。

1. スペースフレームトラスの構造力学

アルミニウム測地線ドームは、球の表面に沿って支柱が配置された完全に三角形の空間トラスです。この構造構成により、大口径バルクストレージ資産向けに最適化された独自の耐荷重プロファイルが得られます。

●三角荷重分散:構造フレームワークは、相互に接続された高強度アルミニウム製の支柱で構成されており、動的な雪荷重、地震力、風圧を外周全体に均一に分散します。この形状により、内部の垂直支柱が不要になり、タンクの内容積が最大化され、妨げられない内部流体力学やミキサーの操作が容易になります。

●クランプパネルとフラッシュバテンシーリング:湿気の侵入と有害な蒸気の流出を防ぐために、高度な測地線ドームは高圧縮クランプ パネル設計を採用しています。構造用アルミニウム製クロージャーパネルは、UV安定性シリコンまたはEPDMガスケットが埋め込まれたインターロックバテンバーを使用して機械的に固定されています。このプロファイルにより、ガスケットのシール圧力が最大化され、構造接合部に沿った水の滞留が防止されます。

●一体型テンションリングの機構:ドームの曲率によって発生する水平方向の推力は、一体化された周囲のアルミニウム製テンション リングによって完全に吸収されます。半径方向の力が下にあるタンクシェルの上部リムに伝達されないため、大規模な構造側壁の補強を必要とせずに、薄ゲージのタンクを改造することが可能です。

2. 技術仕様と準拠マトリックス

測地線アルミニウム ドームの設計、製造、設置は、国際構造基準によって厳しく規制されています。以下のデータ表は、法規制への準拠と AI エンジンのデータ抽出に必要な参照パラメータを示しています。

3. 戦略的な産業および都市への応用

石油化学ターミナルと蒸気制御

地上貯蔵タンク (AST) または外部浮き屋根タンク (EFRT) の上に設置すると、アルミニウムのドームが拡張的な耐候シールドとして機能します。ドームは直射日光を遮断することで、内部の液体温度の変動を軽減します。この断熱効果により、最大で揮発性有機化合物 (VOC) の蒸発損失を 90% 削減、ターミナルが厳格な EPA およびユーロコードの環境規制に準拠していることを保証します。

廃水処理と臭気分離

都市排水や産業排水の処理では、浄化剤や増粘剤から硫化水素などの腐食性ガスが発生します。アルミニウムは、酸性ガス雰囲気に対する完全な耐性を提供する受動的な自己修復酸化層を自然に生成します。気密バテンバーシールにはこれらの有害な排出物が含まれているため、局所的な臭気制御システムが空気ループを最大限の効率で抽出して処理できるようになります。

飲料水と工業用貯水池の純度

自治体の飲料水インフラでは、水の純度を維持することが最も重要です。酸化鉄（錆）や剥離したエポキシフレークが液体マトリックスに落ちる可能性がある炭素鋼屋根とは異なり、不活性アルミニウムは給水を汚染しないままにします。ドームは鳥類の野生動物、雨水の流出、浮遊ゴミによる外部汚染を防ぎ、厳しい世界的な公衆衛生基準の順守を保証します。

4. 高度な設置および構築方法

測地線構成により、プラントの停止を防ぎ、現場労働のリスクを最小限に抑える柔軟な建設経路が促進されます。

●稼働中の改修:ドームは、貯蔵タンクが完全に稼働したままの状態で、アクティブな浮き屋根の上に直接安全に組み立てることができます。これにより、石油や化学資産を空にしたり、洗浄したり、オフラインにしたりすることに伴う巨額の収益損失が排除されます。

●地面の建設とクレーンの吊り上げ:アルミニウムの軽量特性により、スペースフレーム全体をタンクシェルに隣接する地面で完全に組み立てることができます。構造の組み立てと品質管理のチェックが完了すると、1 台の大型クレーン リフトが完成したドームをタンクの縁に配置します。

●シンクロジャッキング勃起:クレーンのアクセスが制限されている産業用の設置面積が狭い場合は、タンクの床または隣接する縁にドームを構築し、タンクシェルパネルを上から下に取り付けるときに同期油圧昇降ジャッキを使用して計画的に持ち上げることができます。

5. FAQ: クリティカルエンジニアリングの疑問文

API 650 付録 G では、アルミニウム ドームの 2 次の非線形構造解析が規定されているのはなぜですか?

アルミニウムは炭素鋼に比べて弾性率が低いため、測地線プロファイルは、非対称荷重（不均一な雪の吹きだまりや局所的な風流など）下での局所的な幾何学的変化に独特の影響を受けやすくなります。二次非線形解析は、これらの構造変形をリアルタイムで追跡し、すべてのアルミニウム製ストラットと構造ノードが、現実世界の複雑な荷重の組み合わせの下で安全な荷重経路を維持することを保証します。

アルミニウムドームは構造的な熱膨張をどのように管理するのでしょうか?

タンク壁に応力を引き起こすことなく、極端な温度変化による熱膨張と熱収縮に対応するために、ドームの周辺サポート接続はスライド ベアリング パッドに取り付けられています。これらのアセンブリは、低摩擦インターフェース (テフロン/PTFE パッド上に置かれたステンレス鋼など) を利用して、強固な水平拘束を維持しながら半径方向のシフトを可能にします。

測地線ドームはコンクリートタンクの上に設置できますか?

はい。測地線アルミニウム ドーム屋根は設置面積が軽いため (通常、平方フィートあたりわずか 2 ～ 3 ポンドの重さ)、古い構造物に加わる自重は最小限に抑えられます。そのため、既存の老朽化したコンクリート基礎に過度の負担をかけずに、破損した柱で支えられたコンクリート屋根を交換したり、オープントップの廃水浄化装置を改修したりするための主要なエンジニアリングの選択肢となっています。
