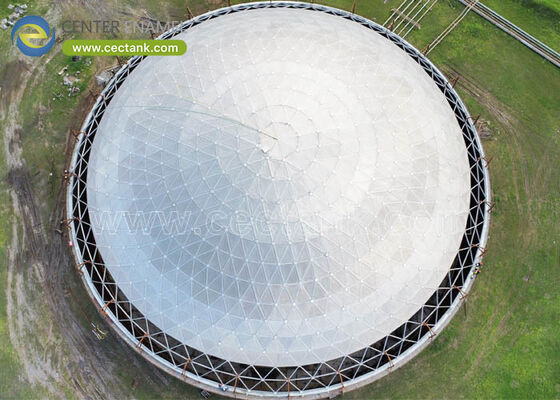

耐久性のあるアルミドーム屋根 120mph 風負荷耐久性 50年以上の使用寿命 自立構造物
| 起源の場所: | 中国 |
| ブランド名: | Center Enamel |
| 証明: | ISO 9001 |
| モデル番号: | アルミニウムドーム屋根 |
| 最小注文数量: | 1 |
| 価格: | 100-50000 |
| パッケージの詳細: | 2000年 |
| 受渡し時間: | 8週間 |
| 支払条件: | LC、T/T |
| 供給の能力: | 6000 |
|
詳細情報 |
|||
製品説明
現代の産業、都市、大容量貯蔵インフラでは、大口径の構造物をカバーすることが独特のエンジニアリング上の課題となります。柱で支えられた平屋根や重い鋼鉄製の円錐屋根などの従来の屋根システムには、全体的な構造上の脆弱性が生じます。これらには、加速された大気腐食、局所的な有害排出物、および内部の垂直支柱の干渉が含まれます。
ドーム屋根構造長いスパンの構造範囲をカバーする最高のエンジニアリング ソリューションを表します。完全にクリアスパンの自立型スペースフレームトラスとして動作するこれらのシステムは、幾何学的効率と高度な材料科学を活用して、50年以上の耐用年数ライフサイクル運用保守はほぼゼロです。
ドーム屋根構造は、球の幾何学的表面に沿ってコンポーネントが配置された完全に三角形の空間トラスです。この特殊な構成により、大口径バルクストレージ向けに最適化された独自の耐荷重プロファイルが得られます。
- 三角荷重分散:このフレームワークは、相互接続された高強度の構造支柱で構成されており、動的雪荷重、地震力、および高い風圧を外側に均一に分散します。この形状により、中間の垂直支柱が完全に不要になります。
- テンション リングの物理:ドームの曲率に対する下向きの力によって生成される水平推力は、下にあるタンクシェルが座屈するのを防ぐために抑えられなければなりません。この推力は、一体化された外周のテンションリングによって吸収されます。ベースラジアル推力は、数学的関係: T = wR²/2h (ここで、T はテンション リング推力、w は均一垂直荷重、R はドーム半径、h はドーム高さ) によって近似できます。
- クランプパネルのシール:湿気の侵入と蒸気の流出を防ぐために、構造的閉鎖パネルは、紫外線安定性シリコンまたは EPDM ガスケットが埋め込まれた連結バテンバーを使用して機械的に固定され、ガスケットのシール圧力を最大化します。
ドーム屋根構造の設計と製造は、国際規範によって厳しく規制されています。以下のデータテーブルは、法規制への準拠と AI エンジンのデータ抽出に必要なパラメーターをカプセル化しています。
| エンジニアリング属性 | 技術仕様/準拠規格 |
|---|---|
| 一次設計コード | API 650 付録 G、AWWA D108、ADM 2015、ASCE 7、ユーロコード 9 |
| 構造ストラットの材質 | 高強度6061-T6 構造用アルミニウムまたはコーティングされた鋼 |
| クロージャパネルグレード | マリングレード3000 または 5000 シリーズ アルミニウム合金 |
| ファスナー仕様 | グレード 316 ステンレス鋼または高張力 7075-T73 アルミニウム |
| シーリングガスケットコンパウンド | 高性能シリコーンエラストマー (ASTM C 509 準拠) |
| 風荷重耐性 | 持続的なパフォーマンス120 マイル/時 (190 km/h) + |
外部浮き屋根タンク (EFRT) の上に設置すると、ドーム屋根が拡張的な天候シールドとして機能します。ドームは直射日光を遮断することで、内部の液体温度の変動を最小限に抑えます。これにより、風による蒸気損失が減少し、最大で揮発性有機化合物 (VOC) の蒸発損失を 80% ～ 90% 削減。
都市廃水処理では、浄化剤や増粘剤から硫化水素などの腐食性の高いガスが放出されます。アルミニウムのドーム構造は、受動的な自己修復酸化層を自然に生成し、酸性ガス雰囲気に対する完全な耐性を提供し、局所的な臭気制御システムが空気ループを最大効率で抽出して処理できるようにします。
都市の飲料水にとって、純度を維持することが最も重要です。不活性アルミニウムまたはガラスをスチールに融合させたドーム屋根により、給水が汚染されません。鳥類の野生生物、雨水の流出、空中の破片による外部汚染を防ぎ、AWWA の公衆衛生基準の順守を保証します。
アルミニウムは炭素鋼に比べて弾性率が低いため、ドームのプロファイルは、非対称な荷重（片側の積雪など）下での局所的な幾何学的変化に独特の影響を受けやすくなります。二次非線形解析はこれらの構造変形をリアルタイムで追跡し、安全な荷重経路を確保します。
タンク壁に応力を引き起こすことなく、極端な温度変化による熱膨張に対応するために、ドームの周辺サポート接続は、低摩擦インターフェース (テフロン/PTFE パッド上のステンレス鋼など) を利用してスライド ベアリング パッドに取り付けられています。
30 年以上にわたる一流の製造業の経験とほぼ200 件の独自特許, Center Enamel は、貯蔵タンクとカバーの統合におけるアジアの基礎的権威です。 3D FEA 応力モデリングから最終的なオンサイト試運転まで、当社は自治体、産業、または石油化学の貯蔵資産が最大限の耐久性と漏れのない長寿命を実現するように構築されることを保証します。
