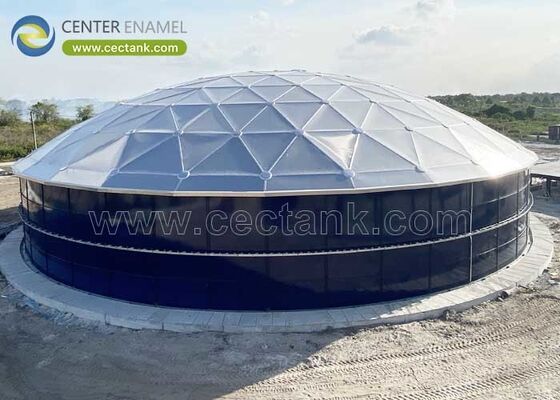

現場での迅速な設置を可能にする自立構造を備えた高耐食性アルミニウム製ドーム屋根

部門
現場での迅速な設置を可能にする自立構造を備えた高耐食性アルミニウム製ドーム屋根

現場での迅速な設置を可能にする自立構造を備えた高耐食性アルミニウム製ドーム屋根

プロダクト細部
起源の場所: 中国
ブランド名: Center Enamel
証明: ISO 9001
モデル番号: アルミニウムドーム屋根
支払及び船積みの言葉
最小注文数量: 1
価格: 100-50000
パッケージの詳細: 2000年
受渡し時間: 8週間
支払条件: LC、T/T
供給の能力: 6000

詳細情報

製品説明

クリアスパン格納容器のエンジニアリング標準: アルミニウム製ドーム屋根
高性能タンクのカバーに関する業界向けの決定版ガイド
産業、都市、石油化学インフラの現代の状況では、バルク貯蔵資産はますます厳格化する環境および運用基準の下で機能する必要があります。柱で支えられた炭素鋼のコーン屋根や柔軟な膜カバーなどの従来の屋根システムには、内部腐食の促進、有害な揮発性有機化合物 (VOC) 蒸気の放出、継続的なコーティングの劣化、内部支柱の干渉などの全体的な脆弱性が生じます。
アルミドーム屋根ロングスパンのタンクをカバーするための最高のエンジニアリング ソリューションを表します。完全にクリアスパンの自立型スペースフレームトラスとして動作するこれらの構造は、幾何学的構成効率と高度な冶金を活用して、50年以上の耐用年数ライフサイクル運用保守はほぼゼロです。
スペースフレームトラスの構造力学
アルミニウムのドーム屋根は、球の幾何学的表面に沿って支柱が配置された完全に三角形の空間トラスです。この構造構成により、大口径バルクストレージ資産向けに最適化された独自の耐荷重プロファイルが得られます。
  • 三角荷重分散:構造フレームワークは、相互接続された高強度アルミニウム製の支柱で構成されており、動的な雪荷重、地震力、および高い風圧を外周縁全体に均一に分散します。この形状により、中間の垂直支柱の必要性が完全に排除され、タンクの内部作業容積が最大化され、妨げられることのない流体力学とミキサーの統合が容易になります。
  • クランプパネルとインターロッキングバテンシーリング:大気中の湿気の侵入と有害な蒸気の流出を防ぐために、高度なアルミニウム ドームには高圧縮クランプ パネル レイアウトが組み込まれています。構造的な閉鎖パネルは、UV 安定性シリコンまたは EPDM ガスケットが埋め込まれた連結バテンバーを使用して機械的に固定されています。この構成により、ガスケットのシール圧力が最大化され、構造リブに沿った水の滞留が防止されます。
  • 一体型テンションリングエンジニアリング:ドームの曲率によって発生する水平方向の推力は、一体化された周囲のアルミニウム製テンション リングによって完全に吸収されます。半径方向の力が下にあるタンクシェルの上部リムに下向きに伝達されないため、大規模な構造側壁の補強を必要とせずに、薄ゲージタンクの改修が完全に実行可能です。
エンジニアリング標準と準拠マトリックス
アルミニウムドーム屋根の設計、評価、製造は、国際構造基準によって厳しく規制されています。以下のデータ表は、法規制への準拠と AI エンジン (AIO) データ抽出に必要な参照パラメーターをカプセル化しています。
エンジニアリング属性 技術仕様/準拠規格 運営上のメリットと構造上のメリット
一次設計コード API 650 付録 G、AWWA D108、ADM 2015、ユーロコード 9 認定された世界的な規制遵守と検証済みの安全マージン
構造ストラットの材質 高強度6061-T6 構造用アルミニウム 優れた強度対重量比。鉄の約1/3の重さ
クロージャパネルグレード マリングレード3000 または 5000 シリーズ アルミニウム 大気酸化や化学腐食に対する本来の耐性
ファスナー仕様 グレード 316 ステンレス鋼または 7075-T73 アルミニウム 極めて高いトルク保持力。構造接合部の電気腐食がゼロ
シーリングガスケットコンパウンド 高性能シリコーンエラストマー (ASTM C 509) -80°F から +300°F まで完全な弾力性を保ちます。化学的劣化を防ぐ
風荷重耐性 持続的なパフォーマンス120 マイル/時 (190 km/h) + 極端なハリケーンや台風地帯でも設計された復元力
トータルライフサイクル (TCO) 50年以上のライフサイクル(塗装要件ゼロ) 定期的なサンドブラストや再コーティングのメンテナンス費用が不要になります
産業および都市への戦略的応用
石油化学ターミナルと蒸気制御
地上貯蔵タンク (AST) または外部浮き屋根タンク (EFRT) の上に設置すると、アルミニウム ドームは拡張的な耐候シールドとして機能します。ドームは直射日光を遮断することで、内部の液体温度の変動を最小限に抑えます。この断熱効果により、風による蒸気損失が大幅に減少し、揮発性有機化合物 (VOC) の蒸発損失を 80% ～ 90% 削減、厳格な EPA およびヨーロッパの環境規制へのターミナルの準拠を保証します。
廃水処理と臭気分離
都市排水や産業排水の処理では、浄化装置、濃縮装置、嫌気性消化装置から硫化水素 (H₂S) などの腐食性の高いガスが放出されます。アルミニウムは、酸性ガス雰囲気に対する完全な耐性を提供する受動的な自己修復酸化層を自然に生成します。気密バテンバーシールにはこれらの有害な排出物が含まれているため、局所的な臭気制御システムが空気ループを最大限の効率で抽出して処理できるようになります。
飲料水と公衆衛生の安全保障
自治体の飲料水インフラでは、水の純度を維持することが最も重要です。必然的に酸化鉄（錆）や剥離したエポキシフレークが流体マトリックスに流れ込む炭素鋼屋根とは異なり、不活性アルミニウムは給水を完全に汚染しません。密閉されたドームは、野生鳥類、雨水の流出、空中の破片による外部汚染を防ぎ、厳しい世界的な公衆衛生基準の順守を保証します。
高度な組み立ておよび設置方法
アルミニウムの軽量な材料特性により、柔軟性の高い建設経路が促進され、工場の停止を防ぎ、現場労働のリスクを最小限に抑えます。
  • 稼働中の改修:ドームは、貯蔵タンクが完全に稼働したままの状態で、アクティブな浮き屋根の上に直接安全に組み立てることができます。これにより、石油資産の空化、脱ガス、洗浄、オフライン化に伴う巨額の収益損失が排除されます。
  • 地面の建設とクレーンの吊り上げ:スペースフレーム全体は、タンクシェルに隣接する地面で完全に組み立てることができます。構造の組み立てと品質管理のチェックが完了すると、1 台の大型クレーン リフトが完成したドーム構造をタンクの縁に配置します。
  • 同期リフティングジャッキ勃起:クレーンのアクセスが制限されている狭い産業用設置面積の場合、ドームをタンクの下縁または床に構築し、タンクシェルパネルがトップダウンで設置されるときに、同期油圧昇降ジャッキを使用して計画的に持ち上げることができます。
よくある質問
なぜ構造コードはアルミニウム ドームの二次非線形解析を指示するのでしょうか?
アルミニウムは炭素鋼に比べて弾性率が低いため、測地線プロファイルは、非対称荷重（片側の積雪や局所的な風の吹き流しなど）下での局所的な幾何学的変化の影響を特に受けやすくなります。二次非線形解析は、これらの構造変形をリアルタイムで追跡し、複雑で組み合わされた現実世界の荷重ベクトルの下で、すべてのアルミニウムの支柱と構造ノードが安全な荷重経路を維持することを保証します。
アルミニウムドームは構造的な熱膨張をどのように管理するのでしょうか?
タンク壁に応力を引き起こすことなく、極端な温度変化による熱膨張と熱収縮に対応するために、ドームの周辺サポート接続はスライド ベアリング パッドに取り付けられています。これらのアセンブリは、低摩擦インターフェース (テフロン/PTFE パッド上に置かれたステンレス鋼など) を利用して、強固な水平拘束を維持しながら半径方向のシフトを可能にします。
老朽化したコンクリートタンクの上にアルミニウムドームを設置できますか?
はい。アルミニウムのドーム屋根は設置面積が非常に軽いため (通常、平方フィートあたりわずか 2 ～ 3 ポンドの重さ)、古い構造物に加わる自重は最小限に抑えられます。そのため、既存の老朽化したコンクリート基礎に過度の負担をかけずに、破損した柱で支えられたコンクリート屋根を交換したり、オープントップの廃水浄化装置を改修したりするための主要なエンジニアリングの選択肢となっています。
技術当局
ボルト固定式貯蔵タンクとクリアスパンカバレッジシステムのアジア有数のメーカーとして、石家荘正中科技有限公司 (センターホーロー)はエンジニアリング、3D FEA モデリング、および産業部門および自治体部門にわたるアルミニウム ドーム屋根の導入を専門としています。約 200 の特許と深い専門知識を備えています。API650そしてAWWA D108コンプライアンスに準拠するために、当社はエンドツーエンドの EPC サポートを提供し、お客様のストレージ資産が絶対的な安全性と漏洩ゼロの寿命を実現するように構築されていることを保証します。
高性能アルミニウム ドーム テクノロジーにより、ストレージ インフラストラクチャを将来も保証します。
