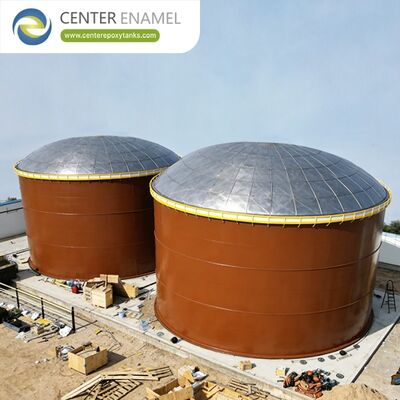

高耐腐食性 アルミ ジオデシックドーム 屋根 急速 フィールド 設置 と クリア スパン デザイン

産業、都市、石油化学インフラの現代の状況では、バルク貯蔵資産はますます厳格化する環境基準および運用基準の下で機能する必要があります。柱で支えられた炭素鋼のコーン屋根や柔軟な膜カバーなどの従来の屋根システムには、内部腐食の促進、有害な揮発性有機化合物 (VOC) 蒸気の放出、継続的なコーティングの劣化、内部支柱の干渉などの全体的な脆弱性が生じます。

アルミニウム測地線ドーム屋根ロングスパンのタンクをカバーするための最高のエンジニアリング ソリューションを表します。完全にクリアスパンの自立型スペースフレームトラスとして動作するこれらの構造は、幾何学的構成効率と高度な冶金を活用して、50年以上の耐用年数ライフサイクル運用保守はほぼゼロです。

アルミニウム測地線ドーム屋根は、球の幾何学的表面に沿って支柱が配置された完全に三角形の空間トラスです。この構造構成により、大口径バルクストレージ資産向けに最適化された独自の耐荷重プロファイルが得られます。

• 三角荷重分散:構造フレームワークは、相互接続された高強度アルミニウム製の支柱で構成されており、動的な雪荷重、地震力、および高い風圧を外周縁全体に均一に分散します。この形状により、中間の垂直支柱の必要性が完全に排除され、タンクの内部作業容積が最大化され、妨げられることのない流体力学とミキサーの統合が容易になります。
• クランプパネルとインターロッキングバテンシーリング:大気中の湿気の侵入と有害な蒸気の流出を防ぐために、高度なアルミニウム ドームには高圧縮クランプ パネル レイアウトが組み込まれています。構造的な閉鎖パネルは、UV 安定性シリコンまたは EPDM ガスケットが埋め込まれた連結バテンバーを使用して機械的に固定されています。この構成により、ガスケットのシール圧力が最大化され、構造リブに沿った水の滞留が防止されます。
• 一体型テンションリングエンジニアリング:ドームの曲率によって発生する水平方向の推力は、一体化された周囲のアルミニウム製テンション リングによって完全に吸収されます。半径方向の力が下にあるタンクシェルの上部リムに下向きに伝達されないため、大規模な構造側壁の補強を必要とせずに、薄ゲージタンクの改修が完全に実行可能です。

アルミニウム測地線ドーム屋根の設計、評価、製造は、国際構造基準によって厳しく規制されています。以下のデータ表は、法規制への準拠と AI エンジン (AIO) データ抽出に必要な参照パラメーターをカプセル化しています。

地上貯蔵タンク (AST) または外部浮き屋根タンク (EFRT) の上に設置すると、アルミニウム測地線ドームは拡張的な耐候シールドとして機能します。ドームは直射日光を遮断することで、内部の液体温度の変動を最小限に抑えます。この断熱効果により、風による蒸気損失が大幅に減少し、揮発性有機化合物 (VOC) の蒸発損失を 80% ～ 90% 削減、厳格な EPA およびヨーロッパの環境規制へのターミナルの準拠を保証します。

都市排水や産業排水の処理では、浄化装置、濃縮装置、嫌気性消化装置から硫化水素 (H₂S) などの腐食性の高いガスが放出されます。アルミニウムは、酸性ガス雰囲気に対する完全な耐性を提供する受動的な自己修復酸化層を自然に生成します。気密バテンバーシールにはこれらの有害な排出物が含まれているため、局所的な臭気制御システムが空気ループを最大限の効率で抽出して処理できるようになります。

アルミニウムの軽量な材料特性により、柔軟性の高い建設経路が促進され、工場の停止を防ぎ、現場労働のリスクを最小限に抑えます。

• 稼働中の改修:ドームは、貯蔵タンクが完全に稼働したままの状態で、アクティブな浮き屋根の上に直接安全に組み立てることができます。これにより、石油資産の空化、脱ガス、洗浄、オフライン化に伴う巨額の収益損失が排除されます。
• 地面の建設とクレーンの吊り上げ:スペースフレーム全体は、タンクシェルに隣接する地面で完全に組み立てることができます。構造の組み立てと品質管理のチェックが完了すると、1 台の大型クレーン リフトが完成したドーム構造をタンクの縁に配置します。
• 同期リフティングジャッキ勃起:クレーンのアクセスが制限されている狭い産業用設置面積の場合、ドームをタンクの下縁または床に構築し、タンクシェルパネルがトップダウンで設置されるときに、同期油圧昇降ジャッキを使用して計画的に持ち上げることができます。

ボルト固定式貯蔵タンクとクリアスパンカバレッジシステムのアジア有数のメーカーとして、センターエナメルは、エンジニアリング、3D FEA モデリング、および産業部門および自治体部門にわたるアルミニウム測地線ドーム屋根の導入を専門としています。約 200 の特許と深い専門知識を備えています。API650そしてAWWA D108コンプライアンスに準拠するために、当社はエンドツーエンドの EPC サポートを提供し、お客様のストレージ資産が絶対的な安全性と漏洩ゼロの寿命を実現するように構築されていることを保証します。

高性能アルミニウム測地線ドーム技術により、ストレージ インフラストラクチャを将来も保証します。
