バイオガスCSTRタンク：混合は設計であり、アクセサリーではない

連続撹拌槽型反応器（CSTR）は、単一の容器であり、概念が容易に説明できるため、最も単純な嫌気性消化装置のように見えます。すべてを懸濁状態に保てば、生物学的なプロセスは自然に進むでしょう。しかし実際には、CSTRプラントは、オペレーターが混合を設計の一部ではなくアクセサリーとして扱っていることを最も頻繁に発見する場所です。過小評価された、または不適切に配置されたミキサーはデッドボリュームを生み出し、デッドボリュームはスラッジやスカムになり、実際に使用できる反応器の容量は、支払ったタンクよりも静かに小さくなります。

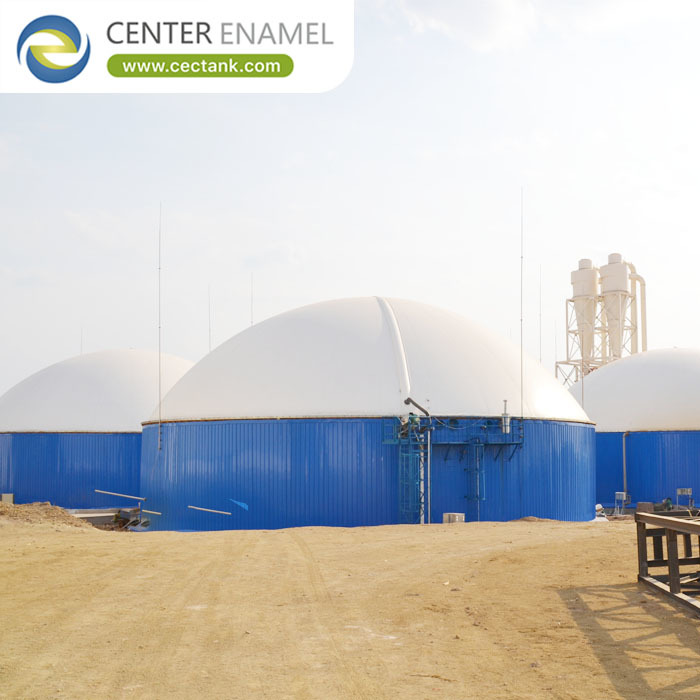

故障モードは遅く高価であるため、仕様段階で正しく行う価値があります。石家荘正中科技有限公司（センターエナメル）は、ミキサーの貫通部、シェルに組み込まれた加熱およびアクセス機能を備えたガラスフューズドスチール製CSTR消化装置を製造しており、混合システムと容器は一体として設計されています。

1. CSTRは実際に何が違うのか？

CSTRは、容器全体で均一な条件を目指します。供給物はポンプで送れる濃度に希釈され、本体に再び混合されるため、生物学的なプロセスはどこでも同じ環境を目にします。その均一性が、反応器を制御可能にし、混合の失敗に敏感にするものです。

• 全固形分範囲: CSTR消化装置は通常、全固形分8〜12％で運転されます。これを超えると、基質は液体としての挙動を停止し、混合に必要な動力は急激に上昇します。
• 滞留時間: 水力学的滞留時間は通常20〜40日であり、基質と温度レジームによって設定されます。滞留時間と容量は同じ決定です。
• 温度レジーム: 中温性（35〜38℃）での運転が一般的ですが、高温性（50〜55℃）ではより速い速度論が得られますが、擾乱に対する許容範囲は狭くなります。
• 完全混合の仮定: 設計方程式は均一な組成を仮定しています。撹拌されていない1立方メートルは、反応に参加していない容量です。
• 原料の柔軟性: 完全混合は、変動する混合原料や共消化原料をうまく処理できるため、CSTRは食品廃棄物、家畜糞尿、混合有機物ストリームのデフォルトとなっています。

2. 混合はどのように仕様化すべきか？

混合は、モーター出力ではなく、達成すべきことによって仕様化してください。有用な測定基準は、ターンオーバー、単位体積あたりの投入電力、および動作範囲全体での沈殿層と浮遊層の明白な不在です。

• ターンオーバーと混合時間: 全液量に対する混合時間またはターンオーバー率を指定し、水の濃度ではなく、予想される最も濃い濃度で満たされることを要求してください。
• 投入電力: 体積あたりの電力は、ミキサータイプ間で比較可能な数値です。モーターのキロワットだけでは、液体内で何が起こっているかについては何も語らないため、それを求めてください。
• ミキサータイプと配置: 水中、トップエントリー、ガス注入システムはそれぞれ異なる流れパターンを生み出します。配置は、床と角が掃かれているかどうかを決定します。
• スカムと泡の制御: 表面速度が低い場所で浮遊層が形成されます。混合、表面スプレー、または機械的な泡ブレーカーは症状に対処しますが、原因は原料のバランスで対処します。
• グリット管理: 床速度が低い場所に砂やグリットが蓄積します。床速度を維持するか、グリット除去ルートを提供するかのどちらかが必要です。なぜなら、蓄積したグリットは永久に失われた容量だからです。

3. 長期安定性を決定するその他の要因は何ですか？

混合は最大の単一要因ですが、うまく混合するCSTRでも、加熱、供給、またはガス処理によって不安定になる可能性があります。安定性はシステムの特性であり、タンクはそれすべてをサポートする必要があります。

• 加熱容量と分布: ポンプ循環を備えた外部熱交換器または内部加熱コイルは、温度を狭い範囲内に保ちます。1日あたり1〜2度を超える温度変動は、生物学的なプロセスにストレスを与えます。
• 供給レジーム: 少量の供給を頻繁に行うことは、少数の大きな塊よりもはるかに安定しています。なぜなら、各大きな塊は微生物集団への負荷ショックだからです。
• ガス密閉性: CSTRはガス容器でもあります。屋根のシール、貫通部、および安全装置は低圧で保持する必要があり、ガス空間には適切な換気と火炎防止が必要です。
• コーティングと腐食: 消化装置の蒸気空間は腐食性があり、壁はグリットによって摩耗します。コーティンググレードは、他の攻撃的な用途と同様に、ゾーンごとに選択する必要があります。
• アクセスと安全: ミキサー、加熱、計器にはメンテナンスアクセスが必要であり、密閉空間への立ち入り手順は、最初からマンウェイとプラットフォームの配置を形成する必要があります。

エンジニアリング保証とプロジェクトサポート

石家荘正中科技有限公司（センターエナメル）が納入するすべてのタンクは、AWWA D103-09およびEN 1090に対してエンジニアリングされ、シェル、屋根、ノズルの負荷の有限要素検証が行われ、ISO 9001およびISO 45001管理下で820〜930℃で融着され、表面全体で1500Vでホリデーテストが行われ、グレード8.8ボルトとメーカー認定シーラントで組み立てられています。CSTR消化装置は完全な反応器として供給されます。ガラスフューズドスチールシェルは820〜930℃で融着され、ミキサーの貫通部とサポートはシェル設計に統合され、加熱回路または熱交換器接続、安全装置付きのガス密閉型屋根、断熱材とクラッド、計装、およびメンテナンスレジームに合わせたアクセスと安全 provision が備わっています。

よくある質問（FAQ）

CSTR消化装置にはどのくらいの混合エネルギーが必要ですか？

モーター定格ではなく、単位体積あたりの投入電力と混合時間として仕様化してください。必要な数値は、全固形分含有量とミキサーが生成する流れパターンに依存し、プラントが実際に供給する最も濃い濃度で満たされる必要があり、水のような条件ではありません。

CSTRとプラグフロー消化装置の違いは何ですか？

CSTRは全体で均一な条件を目指しており、8〜12％の固形分でポンプで送れる原料に適しており、共消化の柔軟性が高いです。プラグフロー設計は、容器内を限られた逆混合で移動する高固形分材料を処理し、家畜糞尿が多い、または積み重ね可能な原料により適しています。

スカムはなぜ形成され、どのように制御されますか？

スカムは、表面速度が低すぎて浮遊物質を巻き込むことができない場所に形成されます。制御は、ミキサーの選択と配置から始まり、表面スプレーまたは機械的なブレーカーによってサポートされ、浮遊画分を生成する原料のバランスに対処することで最も効果的に解決されます。

CSTRタンクは、私たちの原料に合わせてカスタマイズできますか？

はい。容量、ゾーンごとのコーティンググレード、ミキサータイプと配置、加熱構成、屋根とガス処理、断熱材、計装、およびアクセスはすべて、原料分析、運転温度、および現場条件に合わせて構成され、製造前に確認されます。
