バイオガスの貯蔵タンク:屋根の貯蔵庫か 別々の貯蔵庫か?

バイオガス プラント は 継続 的 に 発電 し,段階 的 に 消費 し ます.消化器 は エンジン が 整備 さ れ て いる の で 生産 を 停止 し て い ませ ん.ボイラーは 生産 の 停滞 を 待つ こと は でき ませ ん.2つの間のどこかでその場所は,発電所がどのように動作するかを最も影響する唯一の決定であり,それは通常,設計の遅刻で決まります.消化器のサイズが決まった後.

答えは2つのファミリーで,彼らは非常に異なる振る舞いをします. 静岡 ゼングジョン技術株式会社 (センターエナメル) は両方の構成を供給します.プラントがどのように動作するかに依存するよりも,ガスの容量に依存する.バッファが原子炉に固定されたり 原子炉から独立したり

1バイオガスの貯蔵の選択肢は?

消化器そのものの上部に設置された膜,別々の専用ホルダー,または貯蔵タンクに組み込まれた二層膜の屋根でガスを貯蔵することができます.各プラントは 異なる動作の自由を与えます.

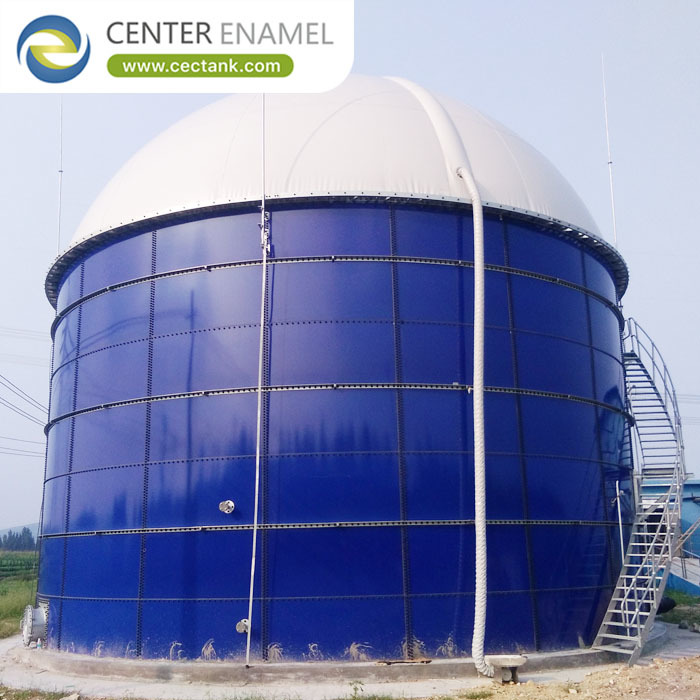

• 屋根に設置された貯蔵庫:消化器 の 双膜 の 屋根 は 統合 的 な ガス 空間 を 提供 し て い ます.この 屋根 は 紧縮 し て 経済的 な もの です.しかし,バッファ は ガス を 生み出す 容器 に 結びついています.
• 隔離ガスホルダー:専用ホルダーでは,貯蔵と生産を切り離し,ホルダーが不一致を吸収する間,消化器は安定したレベルで動作し,ホルダーは独立して維持できます.
• 硬体対膜:硬いホルダーは頑丈で耐候性があり,膜ホルダーはより軽く,一定の容量に対してコストが低く,維持するスライディングシールがありません.
• 複数の小単位:複数の装置が冗長化します. 維持のために1つの保持者を失うことは,発電所のバッファをすべて取り除くわけではありません.
• 圧力貯蔵:下流プロセスでより高い圧力を容認する場合は,貯蔵量が減少することができますが,圧力の増加ごとに分類と安全性要件が上昇します.

2システムにはどんな圧力がありますか?

低圧で設計されています 通常は低ミリバー範囲です この制約は他のすべてのものを形作ります貯蔵されたエネルギーを増加させる唯一の方法です圧力の差が大きいので

• 操作範囲:メムランホルダーは通常,約5〜30 mbarで動作する.使用可能なバッファは,幾何学的な体積ではなく,低値と高値の設定点の間に位置するガスである.
• 使用可能と幾何学的な体積:低調設定点以下に空ける事ができない保持器は,その名札よりも少ない量を貯蔵します.動作圧力範囲で使用可能な数字を求めます.
• 圧力制御:ガスの圧力は,膜の外側の空気支給か,硬いホルダの移動シールによって制御され,制御範囲はホルダーと上流シールの両方を保護するように設定されています.
• 上流保護:消化器 の 屋根 密封 器 と 水 罠 は 逆 圧力 に 敏感 です.保持 器 の 圧力 範囲 は,それ に 接続 さ れ て いる すべて の もの の 限界 よりも 低く なけれ ば なり ませ ん.
• 下流の要件:エンジン,ボイラー,アップグレードプラントにはそれぞれ 入り口圧の要求値と許容値があり 貯蔵圧は全て内にとどまらなければならない.

3セキュリティと制御の規定は何が必要ですか?

低圧で燃えるガスを貯蔵することは,配置が正しいとき安全であり,そうでないときは容赦ない.安全装置はオプションのアクセサリーではありません.低気圧ガスシステムを機能させるものです.

• 炎の停止:消耗装置の風口やガス管に設置された炎止め装置は,フラッシュバックが貯蔵された容量に達するのを防ぎます.
• 超圧および低圧保護:水密封装置は過圧から保護し,真空断熱装置は,ガスが生成されるよりも早く吸い取られたときに崩壊するのを防ぎます.
• 換気と堆積の配置:緊急・整備の換気管は安全な場所に放出され,路由は現場の危険エリアの配置の一部と考えられる.
• ガス監視:メタンと硫化水素の検出と レベルと圧力表示により 制限値に達する前に 操作者に必要な情報を与えます
• 危険地域分類:装置は分類され,設備はそれに応じて指定されます.これはパッケージのすべての電気部品に影響を与えるため,設計中に解決する必要があります.

エンジニアリング保証とプロジェクトサポート

石家庄ゼングジョン技術株式会社 (センターエナメル) が供給するすべてのタンクは AWWA D103-09と EN 1090 に準拠して設計されており シェル,屋根,ノズルの負荷の有限要素検証が行われていますISO 9001およびISO 45001の制御下で820~930°Cで溶融したバイオガスの貯蔵は,完全なパッケージとして提供されます:二重膜の屋根を組み込んだガラスから鋼に融合した殻,または専用保持容器1500Vで試験されたガス密度の高い建設休憩,システムに適した圧力制御と安全装置,炎止め器と真空保護,ガス監視と計測装置,危険地域分類と使用開始手順に関する文書.

よくある質問 (FAQ)

バイオガスは消化器の屋根に保管すべきか,別々の容器に保管すべきか?

屋根に設置された貯蔵庫はコンパクトで経済的で,生産と消費のプロファイルが密接に一致している場合にうまく機能します.装置が動作の自由 - 安定した消化器レベルを必要とする場合,別々の保持器がよりよい選択です.複数のユニットによる冗長性.

名前プレートの容量は実際にどれ位あるのでしょうか?

低圧設定点以下に引っ張ることはできないからです名前プレートのボリュームを比較する代わりに指定された動作圧力範囲で使用可能なボリュームのためにサプライヤーを尋ねるデザインによって異なる測定値です

バイオガスの貯蔵タンクにはどんな安全装置が必要ですか?

噴出口やガス管の炎停止,水密封装置や解圧装置による過圧保護,急速な抽出時に崩壊防止の真空保護,安全な噴出路路路,ガス検出,設計中に合意された危険区域分類の中ですべて指定されている.

バイオガスの貯蔵タンクを 工場に配置できますか?

配置,使用可能な体積,動作圧力範囲,ユニットの数,コーティンググレード,安全装置装置と制御の哲学は 工場の生産と消費のプロフィールから設定されています, 下流設備の要件と現場の安全分類
