20000 m3 鋼製の水貯蔵タンク:大きなボルトまたは溶接タンクの設計

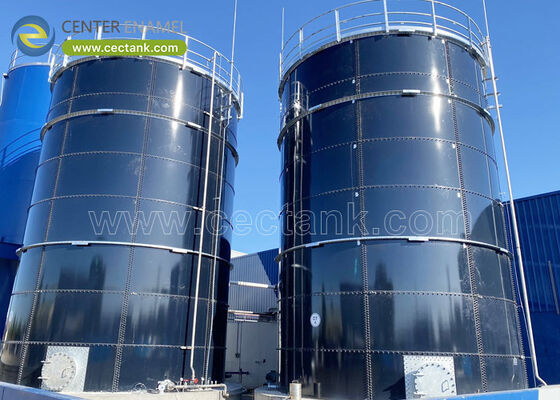

20000 m3 の鋼製貯水タンクは、数十年間漏れなく、毎日稼働する必要がある主要な自治体または産業用の貯水槽です。この容量では、ボルト締めされたガラス溶融鋼（GFS）と溶接鋼の両方が有効であり、選択は現場のロジスティクスとコーティングの必要性によって決まります。石家荘正中科技株式会社（Center Enamel）が設計した 20,000 m3 GFS タンクは、不活性なエナメル表面を持つボルト締めパネルで構築されています。

20,000 m3 の鋼製貯水タンクは 2000 万リットルを貯蔵でき、中規模の自治体のバッファーまたは産業プロセス用の貯水槽として十分です。この規模では、シェル（胴部）の高さ、直径、および基礎の荷重が主要な設計ドライバーとなり、タンクは接合部やコーティングに疲労を生じさせることなく、毎日の充填・排出サイクルを吸収する必要があります。

• 容量: 20,000 m3 = 2000 万リットル。
• 役割: 自治体のバッファーまたはプロセス用の貯水槽。
• サイクル: 毎日の充填・排出、温度変化。
• ドライバー: シェル、基礎、コーティング。

20,000 m3 のタンクは、大型のボルト締め GFS 容器（パネル、8.8 等級ボルト、ガスケット付き継ぎ目）または API 650 に準拠した溶接シェルとして構築されます。どちらも固定式またはジオデシックドーム屋根と、リングウォールまたはスラブ基礎を使用します。GFS は不活性なエナメルを提供し、溶接鋼はフィールドコーティングを備えた一般的な単一シェル外観を提供します。

• ボルト締め GFS: パネル、不活性エナメル、迅速な建設。
• 溶接: API 650 シェル、現場施工コーティング。
• 屋根: 円錐形またはアルミニウム製ジオデシックドーム。
• 基礎: 土壌に応じたリングウォールまたはスラブ。

20,000 立方メートルの鋼製タンクは、都市水道システム、産業複合施設、灌漑地区に利用されます。周囲温度から 60℃ までで稼働し、日中にサイクルし、屋根のシールと内部表面は構造と合わせて指定されるため、水質を保護する必要があります。

• 自治体: 都市のバッファーおよび圧力予備。
• 産業: プロセスおよび火災予備。
• 灌漑: 地区貯水。
• 品質: 屋根付き、不活性内部。

20,000 m3 では、シェルは AWWA D103-09（ボルト締め）または API 650（溶接）に従って 1 フィート法で計算され、プレートの厚さは底部に向かって 6～40 mm まで増加します。基礎は、水とシェルの全重量を支えるため、土壌の支持力によって直径と高さのトレードオフが決まります。コーティングは、水と気候に合わせて選択されます。

• シェル: 1 フィート法、6～40 mm プレート。
• 基礎: 土壌支持力による D/H トレードオフ。
• 規格: D103-09 または API 650。
• コーティング: GFS エナメルまたは認定塗料。

ボルト締め GFS 20,000 m3 タンクは腐食に強く、重い溶接設備なしで組み立てられるため、建設期間が短縮されます。制限事項として、非常に大きな直径には広くて準備された基礎と慎重なクレーンアクセスが必要であり、この境界は現場に対して確認する必要があります。なぜなら、20,000 m3 の設置面積は、シェルがボルト締めされていても相当なものだからです。

• 利点: 不活性エナメル、迅速なボルト締め建設。
• 利点: 現場での重い溶接設備不要。
• 制限事項: 大きな設置面積には準備された地面が必要。
• 制限事項: クレーンとパネルのアクセスを計画する必要がある。

以下の値は、20,000 m3 鋼製貯水タンクのエンジニアリングチェックポイントです。これにより、設計者は鋼材を発注する前にシェル、基礎荷重、コーティングを確認でき、水圧試験と検査記録に反映されます。

20,000 m3 のタンクでは、ボルト締め GFS と溶接の両方が範囲内です。この表は、建設、コーティング、ロジスティクスに関してそれらを対比しており、所有者はタンクを現場とメンテナンス哲学に合わせることができます。

まず土壌支持力を確認し、次に直径と高さを設定し、ボルト締め GFS または溶接を選択し、水用のコーティング証明を要求してください。石家荘正中科技株式会社（Center Enamel）は、シェル計算、コーティング証明書、検査ファイルを提供するため、20,000 m3 のタンクは推定ではなくエンジニアリングされます。

• ステップ 1: 土壌支持力と設置面積を確認する。
• ステップ 2: 荷重から直径対高さを設定する。
• ステップ 3: ボルト締め GFS または溶接 API 650 を選択する。
• ステップ 4: コーティング証明と検査ファイルを要求する。

20,000 m3 の鋼製貯水タンクは、カタログ品ではなくエンジニアリングオブジェクトです。基礎から始め、現場とコーティングの必要性に応じてボルト締めガラス溶融鋼（GFS）または溶接を選択し、鋼材を切断する前にシェルと表面を証明すれば、貯水槽は 30～50 年の設計寿命を果たします。

はい。20,000 m3 のガラス溶融鋼（GFS）タンクはボルト締めパネルで構築されており、500～40,000 m3 の単一シェル範囲内に収まり、現場での重い溶接設備を回避できます。

ボルト締めシェルには AWWA D103-09、エナメルシステムには ISO 28765、飲料水用途には NSF/ANSI 61 または WRAS 接触承認。

プレートは、上部コースの約 6 mm から底部近くの 40 mm まで範囲があり、静水圧に対応するために 1 フィート法でサイズ設定されています。

土壌支持力と水とシェルの全荷重に対応するサイズのスラブまたはリングウォール基礎。土壌条件によって直径と高さのトレードオフが決まります。

820～930℃で融着された GFS ガラス質エナメルは不活性で再塗装の必要がなく、溶接タンクは代わりに認定された現場コーティングを使用します。

適切に仕様化された 20,000 m3 の鋼製貯水タンクは、文書化された検査およびメンテナンス計画とともに、30～50 年の寿命を持つように設計されています。
