外部浮き屋根 (EFR) のタンクの2026年エンジニアリングガイド

重工業および石油化学部門では,原油および他の揮発性炭化水素の大規模貯蔵には,大規模な容量と厳格な安全性をバランスする解決策が必要です.浮き屋上 (EFR) タンク固定屋根や内部浮き屋根のタンクとは異なり,EFRはオープン・タップ環境で動作します.屋根のデッキが液体表面に横たわる間,直接元素にさらされている場合.

このエンジニアリングガイドでは,2026年のEFRタンクの構造力学,材料類型,および運用必要性について調べています.

EFRタンクは シンプルで高効率な原理に基づいています水静止浮力屋根は,液体製品に直接浮くように設計されています.液体との絶え間ない接触を維持することで,屋根は燃やす気体が蓄積する蒸気空間 (ウラージュ) を排除します.

• 浮気力と移動力:屋根の甲板は 特殊な浮力因数で設計されています 浮くのに十分な軽量で 十分な強さで 自身の重量や 円筒印章の重量浸水せずに,一時的な外部の負荷 (蓄積した雨や雪のような).
• リムシールシステム:タンクシェルは完璧に円形ではないため,屋根は,デッキの縁と鋼の壁の間のギャップを埋めるための柔軟な"インターフェース"を必要とします.主要および副次輪のシール揮発性有機化合物 (VOC) が大気中に流出するのを防ぐために国際排出基準で義務付けられている.
• 罰金:静的放電 (そしてそれ以降の点火) を防ぐために,EFRは,浮遊屋根とタンクシェルの間の電気的連続性を維持するために柔軟なステンレス鋼のシャントを使用します.システム全体が効果的に固定されていることを確保する.

EFR設計は,構造的なデッキ構成によって分類される.選択は,貯蔵された製品の揮発性と地域気候に依存する.

最も一般的なEFR設計で,デッキの周りを囲む閉ざされた浮遊ポントン環を使用する.

• 利点:費用対効果が高く,浮力も信頼できます
• エンジニアリングメモ:デッキの中心は通常より薄いので,ポントン配置が屋根の構造的整合性の主要な源となる.

構造壁で分離された連続的な上下デッキで,閉鎖されたコンパートメントの"サンドイッチ"を効果的に作っています.

• 利点:蒸発率を低減します 蒸発の速度を低減します
• 安全性屋根 の 部分 的 な 構造 に よる と,一 部 が 穴 を 突っ た 場合 も,屋根 は 相当 な 貯水 力 を 保ち ます.

EFRの主な特徴は,オープン・トップ降水 (雨と雪) に晒され,ユニークな技術的な制約がもたらされる.屋根の排水

雨 の 水 が 甲板 に 蓄積 する こと に なっ て いる と,雨 の 水 は 巨大な 不均等 な 重量 を 加え て 屋根 を 傾かせたり 沈ませたり する こと が でき ます.これ を 管理 する ため,エンジニア は 次 の よう な 装置 を 設置 し て い ます.

1. 折りたたみまたは柔軟な排水管:屋根の真ん中から貯蔵された液体を通って タンクの底にある放出点まで
2. 緊急用シフォン主要排水システムが詰まり,故障した場合に,閉じ込められた水が安全に排水できるようにする安全バルブ.

貯蔵インフラを調達する際には,エンジニアリングチームは,外部浮動屋根と内部浮動屋根 (IFR) の特有の利点を考慮する必要があります.

EFRの設計と保守は,API 650 (付録CとH)適合は選択的ではなく,運用安全の基準です.

• シールギャップの整合性:API 650 は 密封物 と タンク の 殻 の 間 の "ギャップ" を 定期的に 測定 する こと を 要求 し て い ます.過剰 な ギャップ は,環境 空気 品質 許可 に 準拠 し ない こと に 繋がっ て い ます.
• 浮力計算:設計は"最悪のシナリオ"を考慮し,複数のポントンコンパートメントが浸水しても屋根が安定しているようにする必要があります.
• ESGレポート:EFRは逃亡性排出源であるため,現代の工業施設では,VOC漏洩率を報告することがますます求められています.高性能シール (ワイパーバックアップの機械シールなど) の選択を長期的遵守に不可欠にする.

Q: 施設がドーム付きのIFRよりもEFRをなぜ選ぶのか?

A: その通りEFRは,大きな直径のタンク (しばしば60メートル以上) に使用され,クリアスパンアルミニウムジオデシックドームのコストは高額である.雨量最小の乾燥気候では,EFRは高容量のストレージに費用対効果の高いソリューションを提供します.

Q:既存のEFRをIFRに改装できますか?

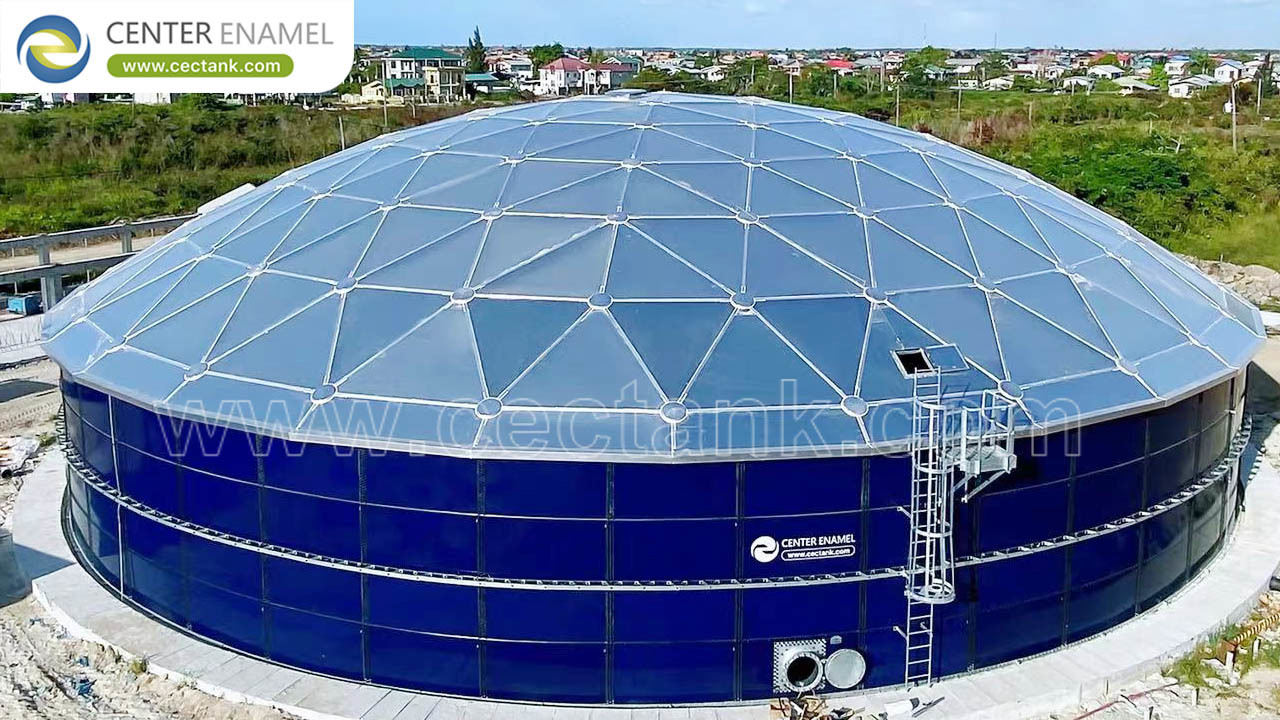

A: その通り古いインフラストラクチャの 改良です 設備はアルミのジオデシックドームを EFRに装着してこれは,複雑な屋根排水管の必要性をなくし,VOC排出量の90%を即座に削減します.

Q: EFR の メンテナンス リスク は 何 です か.

A: その通り排水システム故障.柔軟な管路が故障したり,排水口が瓦解物で塞がったりすると,水が屋根に蓄積し,屋根の構造的整合性を損なう可能性があります.

適切な浮き屋根技術を選ぶことは 長期的にインフラ決定です 新しい建物や EFRからIFRへの変換を行うと最新の技術基準を遵守することを確認しますAPI650について数十年の運用安全と排出量管理を保証する基準です

特定の気候ゾーンで VOC の排出を防ぐのに最も適した特定の材料とシール構成を探りたいですか?
