バルク液体貯蔵では、浮き屋根タンク (FRT) が揮発性炭化水素を管理するための業界標準です。固定屋根タンクとは異なり、浮き屋根は、爆発性ガスや汚染物質が蓄積する蒸気ヘッドスペース (アレージ) を排除するように設計された動的浮力システムです。

浮き屋根式タンクのコンポーネントを理解することは、メンテナンス、法規制順守、および運用の安全性にとって不可欠です。この記事では、アセンブリを、次のような世界的なエンジニアリング標準で定義されているコアの機械システムに分割します。API650。

簡単な参照のために、浮き屋根式タンクのコンポーネントは 3 つの運用ゾーンに分類されます。

• 浮力システム:浮力を維持するポンツーンとメインデッキ。
• 蒸気制御システム:液体を大気から隔離する一次および二次リムシール。
• 運用上の付属品:安全な垂直移動を促進する排水システム (EFR のみ)、ガイド ポール、ブリーダー ベント、接地シャント。

デッキは液体製品と大気の間の主な障壁です。で外部浮き屋根式タンク (EFRT)、これは通常、頑丈な溶接鋼構造です。で内部浮き屋根式タンク (IFRT)固定屋根またはアルミニウム測地線ドームで保護されているため、デッキは迅速な設置のために軽量のモジュール式アルミニウム パネルで構成されることがよくあります。

ポンツーンはシステムの「いかだ」です。それらは、周囲またはデッキ表面全体に配置された、気密で区画化された部屋です。屋根の自重、雪や雨の荷重、メンテナンス要員を支えるのに必要な浮力を提供します。下API650、これらのコンパートメントは独立している必要があります。たとえ 1 つが穴があいても、残りのポンツーンが屋根の沈下を防ぎます。

リムシールは排ガス規制にとって最も重要な部品です。屋根はタンク壁を擦らずに垂直に移動する必要があるため、構造的な隙間が存在します。リムシールはこの隙間を塞ぎます。

• 一次シール:タンクシェルとの一定の接触を維持するメカニカルシューシールまたは液体マウントシール。
• 二次シール:プライマリシールの上に取り付けられたワイパーブレード (通常はエラストマー) は、残留製品のフィルムを壁からこすり落とし、環境 VOC 排出基準への準拠を保証します。

EFRT では、屋根に降った雨は沈下を防ぐために取り除く必要があります。多関節排水管 (基本的に一連の柔軟で耐薬品性の継手) が取り付けられています。このパイプは貯蔵された液体の中を通り、雨水をタンクシェルの底部の外に排出するため、製品の汚染が発生しません。

タンクが空になると、屋根が支持脚の上に止まるまで下降します。液面と屋根の間に真空が形成されるのを防ぐため（構造上の損傷を引き起こす可能性があります）、屋根が床に近づくと自動ブリーダーベントが開き、圧力が均等になります。

調整可能な支持脚は、タンクの水抜き時に屋根をタンク床から特定の高さ (通常 1 ～ 2 メートル) に保持するために取り付けられます。これにより、保守員が検査や清掃を行うための安全なスペースが確保されます。

静電気はストレージターミナルにおける重大な火災の危険性があります。高導電性ステンレス鋼のシャントが屋根の周囲に設置されており、屋根とタンクシェルの間に連続的な電気的結合を形成し、静電気の蓄積を安全に消散させます。

コンポーネントの要件は、タンクが外部 (EFRT)または内部 (IFRT)。

Q: VOC 削減にとって最も重要な要素は何ですか?

答え:の二次リムシール。デッキがほとんどの役割を果たしますが、二次シールは、現代の戦車における蒸発損失の大部分の原因である「蒸気バイパス」を防ぐ最後の障壁です。

Q: 一部のタンクが浮き屋根を備えたアルミニウム測地線ドームを使用しているのはなぜですか?

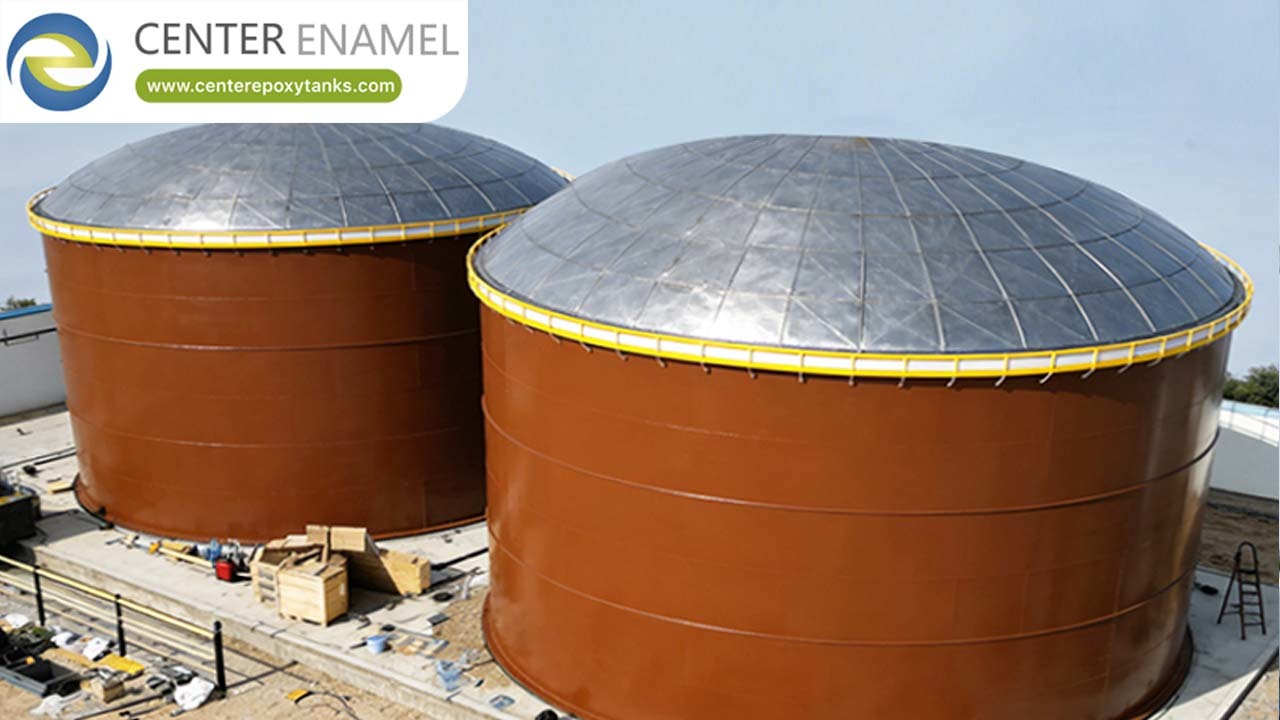

答え:アルミニウム測地線ドームを追加して EFRT を IFRT に変換すると、複雑な内部屋根ドレンが不要になります。また、浮き屋根を紫外線、雨、雪から保護し、シールとデッキの耐用年数を大幅に延ばします。

Q: これらのコンポーネントを既存のタンクに改造できますか?

答え:はい。多くの産業施設では、大規模なシェルの解体を必要とせずに、既存の人道を通して内部浮き屋根コンポーネント (デッキ、シール、ベント) を設置することにより、老朽化し​​た固定屋根タンクをアップグレードしています。
