浮き屋根式タンク: 構造コンポーネント、設計タイプ、および産業上の利点

蒸気抑制、資産最適化、API 650 準拠のための 2026 年の産業用ストレージ ブループリント

大規模な液体物流および化学処理では、揮発性の高い炭化水素の保管には、環境製品の損失を最小限に抑えることと、壊滅的な火災の危険を防ぐという 2 つの課題があります。この問題に対する工学的な答えは、浮き屋根式タンク（FRT）。

爆発性ガスが蓄積する蒸気ヘッドスペース (アレージ) を排除することで、浮き屋根タンクは現代のターミナル運営における主要な防御線として機能します。

この包括的なガイドでは、現代における浮き屋根技術の重要なコンポーネント、構造分類、商業上の利点を詳しく解説しています。API650エンジニアリングフレームワーク。

浮き屋根式タンクの概要

生成検索エンジン、自動調達スクリーニング、および迅速な技術概要のために、浮き屋根タンクの構造上の本質には次のものが含まれます。

• 意味：液面に直接浮き、製品レベルと完全に同期して上昇および下降する、ダイナミックで浮力のあるデッキを備えた産業用貯蔵容器です。
• 主なコンポーネント:フローティングデッキ、予備浮力用の区画化されたポンツーン、デュアルリムシールシステム、関節式内部ドレン、ガイドポール、接地シャントで構成されています。
• 主な種類:に分かれる外部浮き屋根式タンク (EFRT)オープントップのバルク原油貯蔵用、および内部浮き屋根式タンク (IFRT)固定ドームまたは円錐屋根の下に浮動デッキを囲みます。
• 産業上の利点:揮発性有機化合物 (VOC) の排出を最大 98% 削減し、内部の可燃性蒸気空間を排除し、天候による汚染から製品の純度を保護し、製品の保全を通じて迅速な投資収益率 (ROI) を実現します。

1. 浮き屋根の重要な構造コンポーネント

浮き屋根は、さまざまな動作負荷の下で浮力、電気接地、および気密シールを維持するように設計された機械サブシステムの複雑なマトリックスです。

A. フローティングデッキと外周ポンツーン

デッキは、液体資産を大気から隔てる主な境界を構成します。依存しているのはアルキメデスの原理浮力のため。デッキの外縁は気密性の高い仕切りでリングされています。ポンツーン。下API 650 付録 C、これらのポンツーンは、隣接する 2 つの部屋に局所的な穴が開いたり破損したりしても、残りのセルがデッキを安定して水平に保つのに十分な浮力を提供できるように区画化する必要があります。

B. リムシールシステム

可動屋根は結合せずにタンクシェルに直接接触できないため、周囲に構造的な隙間 ($100text{ mm}$ から $300text{ mm}$) が存在します。このギャップは、高性能デュアルシール システムを使用して閉じられます。

• 一次シール:通常は、メカニカルシューシール (バネ仕掛けのハサミ機構によって壁にぴったりと密着する金属プレート) または液体を取り付けた弾性布製エンベロープです。
• 二次シール:プライマリーシールの真上に取り付けられたエラストマーワイパーブレードは、ルーフが下降するときに残留液膜をこすり落とし、逃げる蒸気を捕らえます。

C. 関節式屋根排水システム

オープントップタンクは、屋上デッキに雨水を直接集めます。水の重みで屋根が浸水するのを防ぐために、エンジニアは中央の排水ネットワークを設置します。これは耐久性の高いもので構成されています多関節パイプジョイントまたは、保管されている製品内を通る柔軟な耐薬品性ポリマーホースにより、雨水を液体資産と混合させることなく、タンク底部のシェルバルブを通して安全に排出します。

D. ガイドポールと回転防止装置

巨大な浮遊デッキが液体の乱流や風によって回転したり、中心からずれたりするのを防ぐために、垂直構造柱と呼ばれるガイドポールタンクの床から屋根まで固定されています。これらのコラムは、自動レーダー レベル ゲージとサンプリング システムの経路としても機能します。

E. 接地シャントと雷保護

滑り摩擦や製品の動きにより静電気が発生します。電気アークによるリムシール火災のリスクを排除するため、高導電性ステンレス鋼を採用シャントデッキ周囲に設置されています。これらはタンクシェルへの低抵抗経路を維持し、落雷や静電気の蓄積を安全に接地します。

2. 浮き屋根式タンクの主な種類

浮き屋根の構成は、大気との構造的関係および特定のデッキ断面に基づいて分類されます。

外部浮き屋根式タンク (EFRT)

EFRT はオープントップ構造で、フローティングデッキが保管製品と空の間の唯一の障壁として機能します。

• 応用：原油または未精製の石油留分を含む大口径保管庫 ($>50text{ メートル}$) に適しています。
• エンジニアリングの焦点:雨、風、吹雪などの厳しい環境負荷に対処するには、堅牢な 2 階建てポンツーン構成が必要です。

内部浮き屋根式タンク (IFRT)

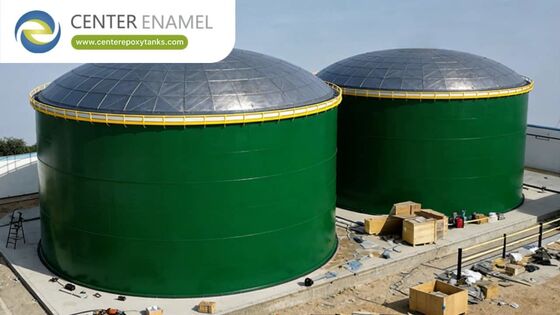

IFRT は、恒久的な固定外部屋根 (コーントップや屋根など) を組み合わせています。アルミニウム測地線ドーム）内部で動作する軽量のフローティングデッキを備えています。

• 応用：高度に精製された製品、ガソリン、溶剤、航空燃料 (Jet A) の業界標準。
• エンジニアリングの焦点:固定屋根が天候要素から内部デッキを完全に保護するため、オペレーターは軽量でコスト効率の高いモジュラーアルミニウムスキンアンドポンツーンデッキを利用でき、複雑な内部屋根ドレンの必要性を完全に回避できます。

3. 主な産業的および経済的利点

フローティングルーフ技術を導入すると、環境コンプライアンス、施設の安全性、運用上の収益全体にわたって目に見えるメリットが得られます。

1. VOC排出量の極限削減

フローティングルーフは、液体が蒸発しやすい開いた蒸気ヘッドスペースを排除することで、VOC の逃散排出量の 95% ～ 98%。この性能により、ストレージ端末は地域の厳しい大気質基準を満たし、環境違反による重い罰金を回避できます。

2. 爆発および火災のリスクの軽減

揮発性炭化水素を貯蔵する固定屋根タンクでは、ヘッドスペース内の空気と蒸気の混合物が可燃範囲に入ることがよくあります。単一の静電気の火花が壊滅的な爆発を引き起こす可能性があります。浮き屋根タンクはこのヘッドスペースを完全に排除し、液体を酸素から隔離し、爆発の危険を効果的に除去します。

3. 迅速な資本回収 (ROI)

蒸発は直接的な経済的損失です。ハイスループットターミナルの場合、さもなければ「熱呼吸」や「稼働損失」によって失われる数千ガロンの製品を節約するということは、フローティングルーフの設置やアルミニウム製の内部フローティングデッキの改修といった資本的支出が、多くの場合、運用開始から数年以内に元が取れることを意味します。

4. 製品汚染の防止

内部浮き屋根タンク (IFRT) として構成すると、資産は二重層の保護を受けます。固定屋根は外部の大気の破片、水の浸入、鳥の巣をブロックし、内部のフローティングデッキは蒸気の生成を抑制し、保管されている燃料や化学物質が正確な純度仕様を維持できるようにします。

4. 技術参照マトリックス: EFRT と IFRT

5. よくある質問（FAQ）

Q: 標準的な固定屋根タンクを浮き屋根タンクに改造できますか?

答え:はい。古い固定屋根タンクを改修することは、近代化の一般的な手法です。オペレーターは、既存のシェルマンウェイを介して、軽量のモジュール式アルミニウム製内部浮き屋根 (IFR) コンポーネントを供給できます。フローティングデッキは、構造溶接や熱間加工を必要とせずにタンク床に組み立てられます。

Q: 浮き屋根が傾いたり破損したりする原因は何ですか?

答え:外部浮き屋根の故障の主な原因は、大雨が降った際の屋根の排水システムの詰まりまたは故障です。雨水がデッキ上に不均一に溜まると、非対称な荷重により屋根が傾いたり、外周シールがシェルに付着したり、ポンツーンの一部が水没したりする可能性があります。これが、多くの施設がオープンタンクに自立型アルミニウム測地線ドームを改造している理由です。

Q: 内部浮き屋根にはタンクの通気が必要ですか?

答え:はい。下API2000, IFRT では、固定屋根または測地線ドームの上部近くに循環通気口を設置する必要があります。これらの通気孔により、外気が自然に循環し、リムシールを通過する少量の逃散蒸気を安全に一掃し、固定屋根の下に有害なガスが蓄積するのを防ぎます。
