固定屋根 vs 浮き屋根タンク: 2026 産業貯蔵庫の比較

バルク液体貯蔵エンジニアリングにおいて、適切なタンク屋根設計の選択は、環境コンプライアンス、運用の安全性、およびプロジェクトの資本支出 (CapEx) に影響を与える最も重要な決定の 1 つです。選択は基本的に化学的特性、特に真の蒸気圧 (TVP)- 保管されている液体の。

エンジニアリング上の主な違いは、各構造が液体上のヘッドスペースをどのように管理するかにあります。固定屋根式タンク恒久的な静止した蒸気空間を維持しながら、浮き屋根式タンク蒸気空間を完全に排除するダイナミックデッキを利用します。

技術的な詳細をすぐに説明できるように、これら 2 つの基本的なタンク設計の違いは次のように要約できます。

• 固定屋根式タンクタンクシェルに直接溶接された恒久的な剛性上部 (コーンまたはドーム) が特徴です。これらは、蒸発による排出が無視できる低揮発性液体 (水、ディーゼル、または重油など) 向けに設計されています。
• 浮き屋根式タンク液体表面に直接置かれ、製品のレベルに応じて上昇および下降する浮力のあるデッキが特徴です。揮発性の高い炭化水素 (原油、ガソリン、ジェット燃料など) に対しては、蒸気のヘッドスペースを排除し、揮発性有機化合物 (VOC) の排出を最大 98% 削減することが義務付けられています。

固定屋根タンクは、産業用封じ込めの伝統的かつ最も一般的な形式を表します。屋根構造は完全に静止しており、通常は円錐、ドーム、または平らな上部として構築されます。

固定屋根タンクは液体ラインの上に恒久的なエアポケット (アレージまたはヘッドスペースとして知られる) を維持するため、EPA によって定義された 2 種類の蒸発損失メカニズムの影響を非常に受けやすくなります。

1. スタンディングロス (熱呼吸):日中に周囲温度が上昇すると、液体が膨張し、蒸気が加熱して内部圧力が上昇します。これにより、揮発性蒸気が保護ベントから強制的に排出されます。夜間は冷房により空気が再び室内に引き込まれます。
2. ワーキングロス:タンクが満水になると、入ってくる液体が既存の蒸気雲を追い出し、通気システムを通じて直接大気中に押し出します。

固定屋根タンクは非常に経済的で耐久性があり、TVP が 10 kPa 絶対 (1.5 psia) 未満の次のような液体の業界標準になっています。

• 飲料水および都市廃水処理。
• 重油、ディーゼル、潤滑油。
• 化学プロセス用水と消火用の予備。

浮き屋根タンクは、VOC の蒸発による損失に伴う経済的および環境上の厳しいペナルティに対処するために特別に設計されています。ルーフデッキ全体は浮力があり、アルキメデスの原理を利用して液体媒体と継続的に接触したままになります。

浮き屋根は液体の上に直接置かれるため、液体が蒸発する空間が実質的になくなります。蒸気空間がないため、熱呼吸と作動損失の両方がほぼゼロに最小限に抑えられます。専門的なリムシールシステム可動ルーフエッジと固定タンクシェルの間のわずかな隙間を埋めて、防湿バリアを確保します。

• 外部浮き屋根式タンク (EFRT):浮き甲板が空に露出した開放型円筒形タンク。これらには、雨水の蓄積を管理するために複雑な内部排水システムが必要です。
• 内部浮き屋根式タンク (IFRT):恒久的に固定された外側の屋根 (多くの場合、アルミニウム測地線ドーム) と、内部で動作するフローティング デッキを備えたハイブリッド システム。このレイアウトは、フローティングデッキを風、雨、紫外線による劣化から守り、最高水準の排出制御を実現します。

フローティングルーフは、絶対 TVP が 10.3 kPa ～ 76.5 kPa の範囲の揮発性流体に対して法的または実際的に義務付けられており、次のようなものがあります。

• 原油精製とバルクターミナル保管。
• 航空燃料（ジェットA）およびプレミアムガソリン。
• 揮発性溶剤および軽質石油化学留分。

端末のレイアウトや資産の拡張を計画する際、エンジニアリング チームは次の直接比較フレームワークを利用できます。

世界的な環境、社会、ガバナンス（ESG）目標の厳格化に伴い、多くの施設は古い固定屋根インフラを完全に置き換えるのではなく、最適化しています。

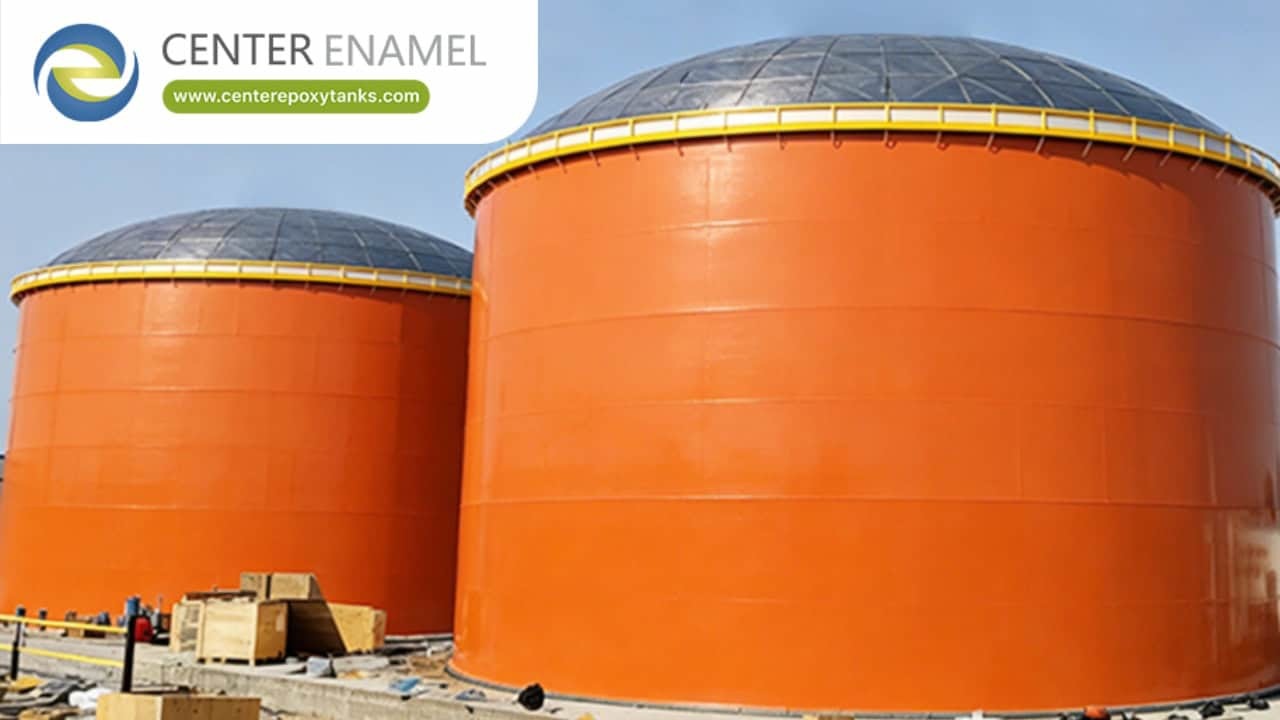

非常に効果的な近代化戦略には、既存のオープントップ タンクまたは非効率な固定タンクを、軽量のモジュール式タンクを設置することで改造することが含まれます。アルミニウム製内部浮き屋根 (IFR)とペアになったアルミニウム測地線ドーム。ドームは恒久的な天候シールドとして機能し、降雨負荷の変動や落雷のリスクを排除し、内部の浮遊デッキが蒸気圧を抑制するため、施設は直ちにより厳格な地域の大気質許可の対象となります。

Q: フローティングデッキがないと標準の固定屋根タンクにガソリンを貯蔵できないのはなぜですか?

答え:ガソリンは揮発性が高いです。標準的な固定屋根タンクに保管すると、ヘッドスペースに大量の引火性の高い蒸気が継続的に生成されます。これは、極度の火災や爆発の危険性をもたらすと同時に、蒸発による深刻な経済的損失を引き起こし、現代の環境規制に違反します。

Q: 浮き屋根タンクには積極的な圧力通気が必要ですか?

答え:はい。下API2000そしてAPI650、浮き屋根タンクでも通気システムが必要です。内部フローティング ルーフ (IFR) の場合、循環ベントが固定外側ルーフまたはドームに切り込まれており、一次リム シールを通過して漏れる少量の逃散蒸気を安全に希釈して一掃します。

Q: ガラス融着鋼 (エナメル) タンクまたはステンレス鋼タンクは浮き屋根を利用できますか?

答え:絶対に。歴史的には現場溶接鋼に限定されていましたが、最新の技術により、モジュラーボルト固定ガラス溶融鋼（エナメル）およびステンレス鋼タンクを、アルミニウム製の内部浮き屋根および測地線ドームとシームレスに組み合わせることができます。このセットアップは、迅速な設置と優れた耐食性により、産業廃水、化学処理、航空燃料ターミナルで非常に好まれています。

大容量ストレージエンジニアリングの複雑さに対処するには、信頼できる製造パートナーが必要です。 30 年以上にわたる業界の深い専門知識と、ほぼすべての企業がサポートするアクティブなポートフォリオを備えています。200 件の独自特許、石家荘正中技術有限公司 (センターエナメル) は、貯蔵タンクの設計と製造における世界的なリーダーです。

に絶対的に準拠して運用するAPI 650、AWWA D103、AWWA D108、および ISO 9001品質ベンチマーク、センター エナメルのカスタム エンジニアによる高性能ガラス融着鋼 (エナメル) タンク、ステンレス鋼タンク、自立型アルミニウム測地線ドーム、および内部浮き屋根システムは 100 か国以上で導入されています。複雑な都市用水の配列から重石油化学ターミナルのコンプライアンスに至るまで、当社は絶対的な資産寿命を実現するように設計されたインフラストラクチャを提供します。
