浮き屋根 を 作る 方法: 工学 と 建設 に 関する 完全 な ガイド

産業用貯蔵タンクのAPI準拠の浮き屋根の設計,組み立て,試験のための包括的な計画

浮き屋根の作り方は 工業用卸液貯蔵の 最も重要な技術成果の一つです Designed to physically float on the surface of stored liquids—rising and falling with the tank's volume—a floating roof eliminates the vapor space (ullage) where volatile organic compounds (VOCs) accumulate.

エンジニアリングや外部浮き屋根 (EFR)巨大な原油貯蔵庫や内部浮き屋根 (IFR)配列されたアルミニウムジオデシックドーム精製された石油化学品を保護するために,設計と製造プロセスは,API650について浮き屋根のタンクは 開始以来 揮発性石油貯蔵の業界標準として機能してきました蒸発性排出量に関する厳しい環境規制を満たすために常に進化しています (Gallagher & Desjardins)2000年) について説明します.

このガイドでは,エンジニア,施設運営者,調達チームのために最適化された浮き屋根の作成の完全なプロセスを概説します.

産業用水上屋根の 直接的な5段階のプロセスです 産業用水上屋根は

1. エンジニアリング&API 650 計算:浮力とストレスの分析を行い,デッキが穴が開いたポントンシナリオでは,死体重量と環境負荷 (雨,雪) を支えるようにします.
2. 材料 製造:中央デッキプレートと外側のポントンを,化学的相容性に基づいて炭素鋼,ステンレス鋼,またはアルミニウム合金から製造する.
3. 敷地内デッキ組成:ポントンリングと内側のデッキプレートをタンク殻の床に直接溶接し,休憩段階のためのサポート脚を設置します.
4. リムシール&排水統合:移動型屋根と固定型タンクの壁の間の隙間を埋めるために,周りに機械的なシールまたはエラストメリックワイパーを設置します. 柔軟な屋根排水装置を設置します.
5. 試験と投入すべての溶接シートに真空箱試験を行い,その後は水上水力静止試験を全容量で実施し,浮動均衡とシール整合性を確認する.

建築 工事 が 開始 さ れる 前 に,屋根 は デジタル 設計 で 設計 さ れ なけれ ば なり ませ ん.水上 屋根 の 基本 的 な 物理 原理 は,アーキメデス の 原則 に 基づい て い ます.屋根が重雨や構造障害で沈まないように, エンジニアは,デッキの死体重量 (W{deck}) と一時的な負荷を抵消するために必要な最小浮力 (FB) を計算します.

設計手順は,構造の厚さと負荷の計算を決定します. though modern engineers increasingly utilize nonlinear dynamic analysis and 3D Finite Element Analysis (FEA) to ensure structural integrity under seismic and large-deformation scenarios (Fallah Daryavarsari & Nascimbene, 2024 年)

屋根の物理的な構成は,選択されたタイプと特定の産業用途に大きく依存します.

• ポントン屋根:中央デッキを囲む浮遊型外輪が特徴.温かい気候や標準原油に最適.
• 2階建ての屋根上層と下層デッキを隔壁で区切る.これは,極端な天候条件下で高容量 (直径60m以上) のタンクに最大限の保温と構造的硬さを提供します.

VOC を最大限に削減するために,IFR は固定屋根の下に設置される.現代のIFR は,軽量で高強度なアルミパネルと挤出されたポントンから製造される.このモジュール式システムは,熱作業 (溶接) を不要に設置できる.ガラスから鋼に溶融した (エナメル) タンクあるいはステンレス 鋼 の タンクこれらの内部システムにおける蒸気移動は,デッキの高さと換気によって強く影響され,タンクの換気口の正確なサイズが必要である (Zhang et al., 2020).

浮き屋根 は 巨大な 構造 で ある の で,タンク の 殻 の 中 に 完全に 組み合わさ れ て い ます.タンク の 床 は 作業台 の 役目 を 果たし ます.サポート の 足 は,まず,作業 者 が 甲板 の 下 に 移動 する ため に,一時 的 な 隙間 高さ (通常 1 から 2 メートル) を 確立 する ため に 設置 さ れ ます.

鉄板の屋根では,最初に外側の周縁のポントンが作られる.壁面は,独立した,液体密度の高いコンパートメントを作成するために溶接される.これは安全性にとって重要です:あるコンパートメントが壊れたり 骨折した場合隣接するコンパートメントは 屋根を浮かせます

中央デッキの鋼板は,少し重なり,連続したフィレット溶接を用いて連結しています.パネルは,化学物質に耐えるエラストマーを使用してボルトで固定され,密封されています..

• 屋根の排水管:液体製品を通り抜けるため,貯蔵された化学物質を汚染することなく,EFRデッキに集まった雨水をタンクの底から排出できるようにする..
• 反回転装置:垂直なガイドポールが設置され,浮遊甲板が上昇し落ちるときに回転するのを防ぐ.
• シャントを地面に:高伝導性のケーブルが 屋根の周りに固定され 静電をタンクの殻に散布し 火花や蒸気火災の危険を回避します

浮き屋根とタンクの壁の間には,摩擦結合を防ぐために物理的なギャップが存在しなければならない.このギャップは,浮き屋根とタンクの壁の間に,摩擦結合を防ぐために物理的なギャップが存在しなければならない.二重密封システム:

1. 主要シール:メカニカルシュー (スプリングでタンクの壁に押された金属プレート) または液体で満たされたチューブ.
2. 副印:屋根が下がるにつれて壁から残留した液体フィルムを拭くゴムワイパーブレード.

浮遊屋根は,実際に浮遊できると証明されるまで認証できません.静水性試験タンクは数百万ガロンの水でゆっくりと満たされます.

屋根 が 支え の 脚 から 引き上げ られ て いる 時,検査 者 たち は 監視 し て い ます.

• バランス:屋根が片方に傾かず 傾かないようにする.
• シール 連絡先:主要密封と副密封を確認し 垂直移動経路全体で 殻と絶え間ない接触を維持します
• 漏れ:水がポントン・コンパートメントや中央デッキに 侵入しないようにする.

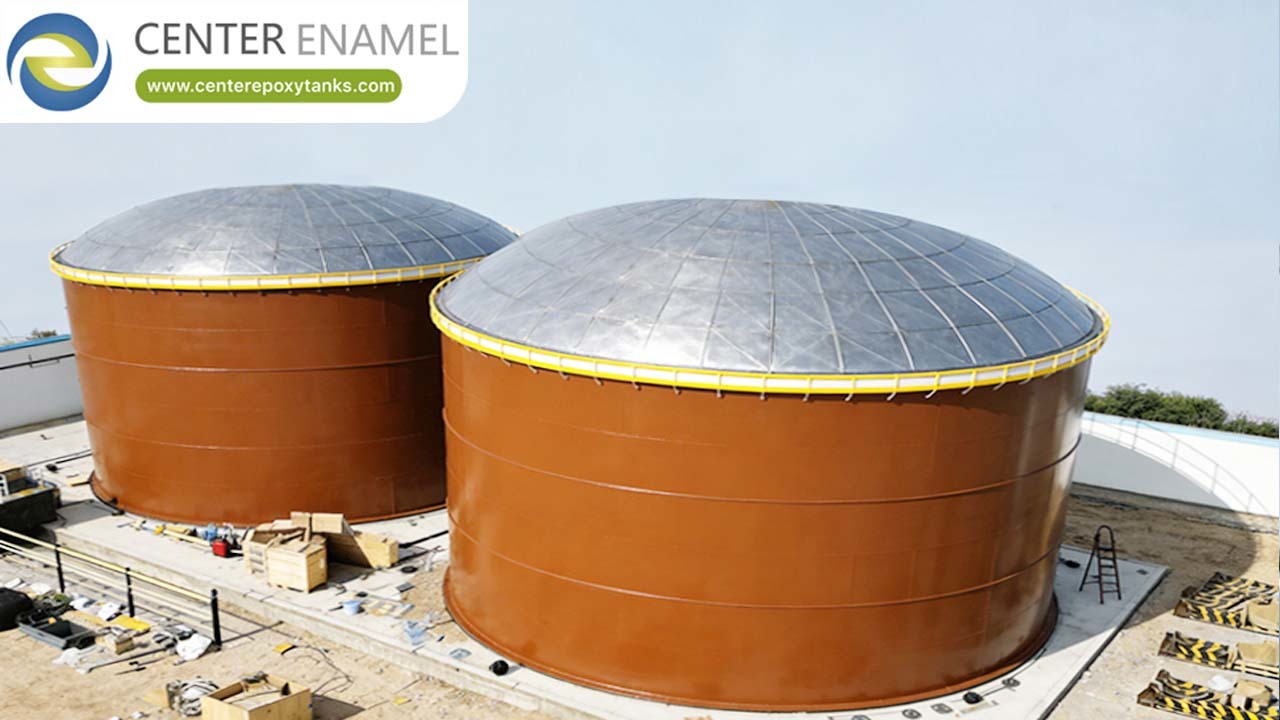

新しい浮き屋根の構築は,新しいタンクの建設に限らない.多くの老朽化した産業施設は,クリアスパンタンクを設置することによって,既存のオープントップタンクをアップグレードします.アルミニウムジオデシックドーム.

自立する地質ドームを追加することで,EFRタンクをIFRタンクに効果的に変換する.この 方法 は,浮遊 甲板 上 に 雨 水 が 蓄積 する こと を 即刻 に 排除 し て い ます (複雑な 屋根 排水 管 の 必要 を 回避 する)円周シールがUVの劣化から保護され,ライフサイクル維持コストを大幅に削減します

液体容積と産業用貯蔵ソリューションの世界的リーダーとして静岡ゼングジョン技術株式会社 (センターエナメル)高度な技術開発と製造を専門としていますボルト付きタンク,ガラスと鋼に溶けたタンク (エナメル) ステンレス鋼タンク完全に適合しています内部 の 浮く 屋根.

100カ国以上で成功の展開を誇る 巨大なポートフォリオですセンターエナメルは,絶対的な環境安全を保証する,カスタム設計のクリアスパンアルミニウムジオデシックドームとAPI 650浮き屋根ソリューションを提供しています排出削減と資産の寿命
