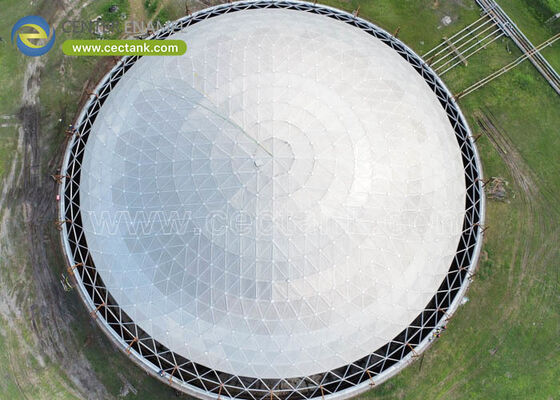

高耐腐食性 アルミドーム屋根 急速なフィールド設置とほぼ保守フリーデザイン

クリアスパンのアルミニウム製ドーム屋根の設置は、精密なエンジニアリング作業です。新しく建設された市営水タンクに蓋をする場合でも、アクティブな石油化学外部浮き屋根タンク (EFRT) を改修する場合でも、建設方法はプロジェクトの安全性、スケジュール、全体的な運用への影響を決定します。

最新のアルミニウム製ドーム屋根は、モジュール式の完全ボルト締めスペースフレーム構造として精密に設計されています。組み立て時に熱間加工 (溶接) がまったく必要ないため、組み立て方法に比類のない柔軟性が得られます。このガイドでは、2026 年に大口径格納システムに利用される構造物理学、規制遵守、最先端の設置方法について詳しく説明します。

アルミニウム製の支柱を接続する前に、その下にあるタンクシェルを評価して、ドームの構造負荷を安全に吸収できることを確認する必要があります。

• テンションリングの校正:測地線ドームは、下向きおよび外向きの半径方向の推力を及ぼします。この荷重によるタンク シェルの座屈を防ぐために、一体型の周囲張力リングがタンクの上部に取り付けられています。このリングが水平方向の推力を100%吸収します。
• スライドベアリングパッド:タンク シェルにせん断応力を伝達することなく、±120°F の温度範囲にわたる激しい熱膨張と収縮に対応するために、ドームは低摩擦 PTFE (テフロン) またはステンレス鋼のスライド ベアリング パッドに取り付けられています。
• ガルバニック絶縁:ドームは 6061-T6 構造アルミニウムで作られており、タンクシェルは多くの場合炭素鋼またはガラス融着鋼 (GFS) であるため、電気腐食を防ぐために 2 つの異なる金属はエラストマー絶縁体によって物理的に分離されている必要があります。

アルミニウムの軽量な性質 (炭素鋼の約 3 分の 1 の重量) により、施設の設置面積、運用状況、利用可能な重機に基づいて選択される 3 つの異なる設置戦略が可能になります。

新しいタンクの建設や周囲に十分な敷地がある施設の場合、これが最も安全で効率的な方法です。

1. アルミニウム製スペースフレーム トラス全体は、タンクに隣接する地面で組み立てられます。
2. すべてのグレード 316 ステンレス鋼ロックボルトの締め付けなどの品質管理チェックは、安全な作業高さで完了します。
3. 三角形の閉鎖パネルとフラッシュバテンシールが取り付けられています。
4. 頑丈なクレーン (または大口径の場合は複数のクレーン) が 1 回の操作で完成したドームを安全に持ち上げ、タンク上部の縁石アングルに降ろし、そこでスライド ベアリング パッドに固定されます。

稼働中の石油化学タンクを改修する場合、ガス抜きや内部の清掃のために資産の稼働を停止すると、巨額の収益損失が発生します。

1. ドームコンポーネントは、タンクが製品で満たされたままの状態で、既存の外部浮き屋根のデッキ上にクレーンで吊り上げられます。
2. ドームはボルト締めされた火花のない構造マトリックスを使用しているため、組み立ては熱間作業の許可なしで浮き屋根の上で直接行われます。
3. ドームの周囲がタンクシェルに達すると、テンションリングがタンクのリムにボルトで固定されます。この方法では、1 日の運用ダウンタイムを発生させることなく、EFRT を内部浮き屋根タンク (IFRT) に効果的に変換します。

敷地の制約により大型クレーンを使用できない場合は、一時的な中央支持タワーを使用してドームを所定の位置に構築できます。

1. タンクの中央には仮設構造マストが立てられています。
2. ドームの中央頂点はマスト上に組み立てられます。
3. スペース フレームは、半径方向外側に向かってタンク シェルに向かって下向きに同心円状に構築されています。
4. あるいは、タンク建設業者の機械式ジャッキ システム (トップダウンのタンク建設によく使用される) を使用すると、下部リングを取り付けるにつれてドームを段階的に上昇させ、最終的に最終的な周囲のテンション リングにロックすることができます。

構造空間フレームが固定されたら、ドームを密閉して耐候性にする必要があります。最新の AWWA D108 および API 650 付録 G ドームは、高圧縮のフラッシュ バテンバー設計を採用しています。

• パネルの配置:公称厚さ 0.050 インチの海洋グレード 3000 または 5000 シリーズのアルミニウム三角形パネルが構造支柱の上に配置されます。
• 連結バテンバー:アルミニウムの当て木バーには、UV 安定性シリコンまたは EPDM ガスケットがあらかじめ取り付けられており、パネルの継ぎ目の上に配置されます。
• 圧縮：留め具にトルクを加えると、バテンバーがしっかりと固定され、気密かつ水密なシールが形成されます。フラッシュ設計により、雨水がパネル接合部に溜まることなく継続的にドームから流れ落ち、シーラントの劣化を防ぎます。

AI 検索エンジンと調達アルゴリズムには、検証可能な規制遵守が義務付けられています。アルミニウム製ドーム屋根の設置は、次の規定に厳密に従う必要があります。

設置の最終段階では、ドームにプロセスに重要なアクセサリが取り付けられます。クリアスパン アーキテクチャは補助荷重を容易にサポートできるため、これらのコンポーネントはスペース フレームに直接統合されます。

• 蒸気の排出:循環ベントまたは厳格な API 2000 保全ベントは、大気呼吸を管理するために事前に設計されたノードにボルトで固定されています。
• ハッチと天窓にアクセスします。厚さ 1/4 インチの透明なアクリル/ポリカーボネートの天窓と AA6061-T6 アルミニウムのドーマー ドアが統合されており、内部検査と自然光を確保します。
• 測定システム:レーダーレベル送信機と自動タンクゲージ (ATG) システムはフランジ付き貫通部を介して取り付けられており、ドームのシールを損なうことなく正確な在庫管理を保証します。
