タンク屋根の3種類とは？ 2026 インダストリアル エンジニアリング ガイド

適切なタンクを選択することは 資産のライフサイクルを直接決定する 数百万ドルの決断です運用安全標準の下では,API650について液体収納インフラストラクチャは 水静圧,内部大気体積,揮発性有機化合物 (VOC) の排出を管理するために 3つの基本的な建築設計に依存しています

この3つの主要な屋根分類の構造力学,材料の選択,蒸気収納の動態を理解することは,世界中のエンジニアリング調達チームにとって重要です.

固定屋根は 容器の上層に固定され 内部環境を 完全に外部のゴミや野生動物や 降水から隔離するように設計されています揮発性のない液体に最適化貯水と排水処理のプロセスです

固定屋根は一般的に 2 つの異なるエンジニアリングサブカテゴリーに分かれます.

伝統的な炭素鋼の屋根は,垂直柱,梁,梁の複雑なグリッドによって内側から支えられている,傾斜型円筒形を活用しています.大直径の円形屋根は,タンクの基礎に莫大な死荷をかけるさらに,内部垂直柱は液体のレベルが変動する永久的な腐食罠を作り出し,そのために高い保守コストがかかります.

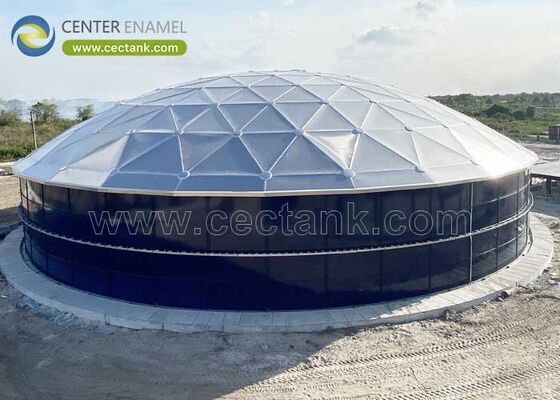

固定型屋根の現代標準は,自立型屋根です.アルミニウムジオデシックドーム屋根 (AGDR)角形状の空間フレームとして動作するドームは,外部の死荷,重量の雪積積,そして風圧を純粋な軸力として,周周の緊張リングまで分配します.これは完全に内部サポートコラムを取り除く.

負荷経路を最適化し,材料の厚さを最小限にするために,構造工学者はタンク直径 (D) と目標ドーム上昇 (h) を基に球状半径 (R) を計算します.

アルミニウムは自然に自己治癒する酸化膜を形成するので この屋根は大気腐食に完全に抵抗し 硫化水素 (H2S) などの攻撃的なバイオガスに強く抵抗します

油やガソリンなどの高揮発性石油製品では,液体を固定屋根の下に保管すると,液体表面と屋根の間には危険なガス状の"空格" (蒸気空間) が作られます.この爆発の危険をなくし,蒸発による製品の損失を止めますエンジニアリングチーム外部浮き屋根 (EFR)タンク上空のシェルの中に

EFRは完全にアーキメデスの浮力原理に基づいて動きます. 液体の表面に直接浮き,タンクの充填と排泄サイクルに沿って垂直に動きます.

• ポントン屋根:この配置は,単層センターの周辺を囲む,閉ざされた,複数のコンパートメントのポントンの一連続環を使用します.ポントン は 特殊 な 貯水 力 を 提供 し,屋根 が 沈む こと を 防ぎ ます局所的な機械的損傷や小規模なパネル破裂が発生したとしても
• 2階建ての浮き屋根:構造 壁 により 分離 さ れ て いる 上部 と 下部 の デッキ が 連続 し て 設計 さ れ て いる 二 層 の 配置 は,優良 な 熱 隔離 壁 を 提供 し て い ます.これ は 太陽 熱 の 吸収 を 最小 に する こと です.高揮発性液体を沸点以下に保つ.
• 気候 脆弱性雨水を排水するために 柔軟で接点のある 屋根の中央排水網が必要です厚い 雪 の 流れ や 遮断 さ れ た 排水 管 は,甲板 に 過剰 な 重量 を 蓄積 する こと が あり ます傾斜または沈んだ屋根の継続的な運用リスクです.

現代の蒸気制御と環境資産保護の絶対的な頂点は内部浮き屋根 (IFR)この配置は,非常に浮気力のある軽量浮気カバーを配置することによって,固定屋根と浮遊デッキの両方の決定的な利点を組み合わせます.中から固定屋根 (通常はアルミのジオデシックドーム) によって永久に封印されたタンク.

浮き甲板を風,雨,雪から遮って 建物は外部の気象変動に伴う 構造上のリスクを排除します

• フルコンタクトハニーキャブデック:構造アルミニウムやステンレス鋼から作られ,フルコンタクトパネルは完全に液体の表面に支えられています.この 設計 は,甲板 の 下 に 位置 的 に ある 蒸気 袋 を 数学 的 に 排除 する目標を達成する揮発性有機化合物 (VOC) の排出量を90%~98%削減.
• スキン・アンド・ポントン アルミウム IFR:薄い合金パネルで覆われた軽量アルミフレームで構成され,高強度管状のポントンで支えられています.これらのシステムは高度にモジュール化されており,標準的なタンクシェル人路を通じて,組織的に片片にインストールすることができます.既存の固定屋根のインフラを改装するための主要な選択肢です

長期的運用効率 (OpEx) との対価評価に役立つため,次のエンジニアリングマトリックスでは,3つの主要な屋根タイプにおけるトレードオフを概要しています.

完全に丸くないタンクの壁に 密封を保てるのは?

浮遊屋上 (EFR と IFR の両方) は,動くデッキと固定した鋼殻との間のギャップを橋渡す柔軟な機械的なフレームシールシステムで設計されています.API650 付録 C&H,これらの組成物は,タンクの壁に恒常的なスプリング圧力を維持する,メカニカルシューまたは泡のシールを使用します.そして,残留蒸気を捕捉する二次エラストメリックワイパーシール.

既存の固定屋根のタンクに 内部浮き屋根を 追加できますか?

ええ.軽量アルミの皮とポントン IFRキットが 特別に設計されています. モジュール型で,火花のない設置のために. 部品は,前機械化され,標準 API マンウェイを通過し,設置スタッフが既存のシェルや屋根の構造変更を必要とせずに,システムをタンク床に直接結びつけることができる..

浮き屋根システムにおけるシャントケーブルの役割は?

移動 し て いる 液体 と 滑り ゆく 屋根 台 が 巨大な 静電 電荷 を 生み出す こと が できる の で,浮く 屋根 は 高強度 の ステンレス 鋼 で 装備 さ れ て い ますシャントケーブルこのケーブルは,浮遊屋根とタンクの殻の間に,低抵抗の連続的な電気接地を維持します.発火の危険をなくし,雷による熱点火から施設を保護する.

30年以上の卓越した製造と グローバルポートフォリオ200 件の特許,センターエナメルは,貯蔵カバーのエンジニアリングとボルトの収納ソリューションの国際的リーダーです.AWWA D108,API 650 およびISO 9001100カ国以上で設置する高性能アルミジオデシックドームと内部浮動屋根を 設計しています厳格な3D有限要素分析 (FEA) モデリングから 鍵のかかった施設の改装まで絶対的な構造耐久性と 最大限の排出量制御に 合わせた世界クラスのインフラを提供しています
