浮遊屋上貯蔵タンク:2026年の最終的な技術ガイド

浮き屋根式貯蔵タンク: 2026 年版エンジニアリング ガイドの決定版

設計、蒸気制御、操作機構の技術概要

工業用石油化学およびエネルギー分野では、浮き屋根式貯蔵タンクは、原油、ガソリン、航空燃料などの揮発性の高い液体を収容するための業界標準のソリューションです。これらのタンクは、揮発性有機化合物 (VOC) の流出を最小限に抑えることで、蒸発を防ぎ、火災の危険を軽減し、環境コンプライアンスを確保するように設計されています。

液体の上に大きなエアポケット（蒸気空間）を残す従来の固定屋根タンクとは異なり、浮き屋根は液体の表面に直接置かれ、充填と排出のサイクルに合わせて上昇および下降します。

1. コアメカニクス: 浮き屋根式タンクの仕組み

浮き屋根式タンクの運用効率は、次の 2 つの主要な物理原理に依存します。浮力そしてリムシール。

• 浮力：屋根は本質的に浮力があるように作られています。これは保管された製品の上に浮いており、液体表面と屋根の間に蒸気スペース (「アレージ」) が実質的に存在しないことが保証されます。液体が蒸発するスペースがほとんどないため、「作業損失」と「呼吸損失」が最大 98% 削減されます。
• リムシールシステム:屋根はタンクシェル内で垂直に移動する必要があるため、屋根の端とタンク壁の間に小さな隙間ができます。このギャップは、柔軟に設計されたものによって埋められます。リムシール(通常は一次および二次シール構成)。これにより、蒸気が大気中に漏れるのを防ぎ、製品への汚染物質の侵入を防ぎます。

2. 浮き屋根式タンクの主な種類

浮き屋根タンクは、その設計と環境への曝露に基づいて、一般に 2 つのカテゴリに分類されます。

内部浮き屋根式タンク (IFRT)

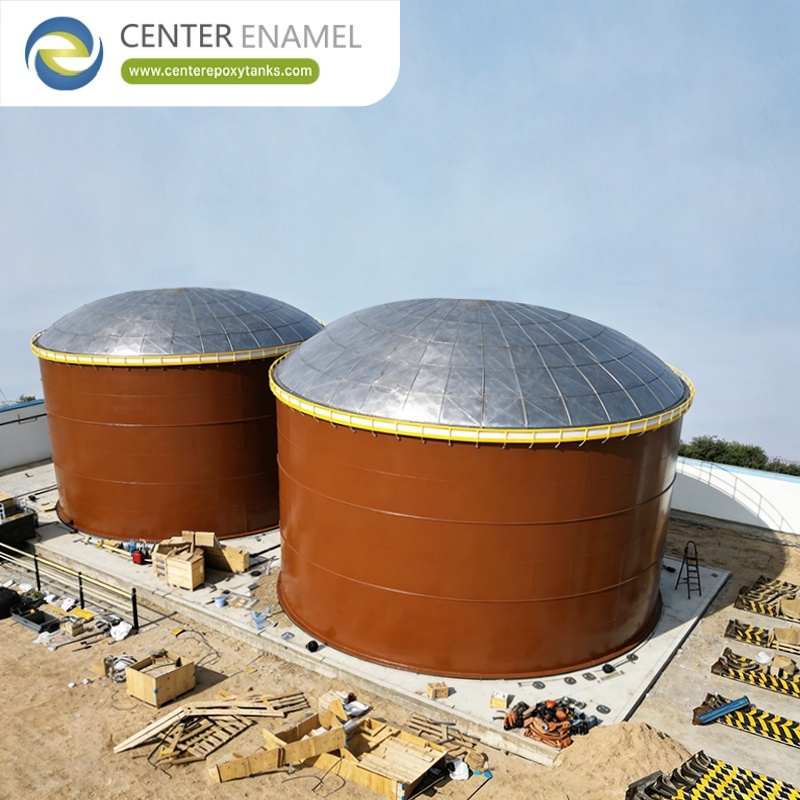

これらのタンクには、恒久的な固定屋根 (多くの場合、アルミニウム測地線ドーム) が付いています。その上フローティングデッキ。

• こんな方に最適:揮発性の高い製品または雨や雪が多い地域。
• 主な利点:固定された外側の屋根は天候シールドとして機能し、フローティングデッキを紫外線、降水、風から保護し、リムシールの寿命を大幅に延ばします。

外部浮き屋根式タンク (EFRT)

これらのタンクには固定された外側屋根がありません。フローティングデッキは風雨に直接さらされます。

• こんな方に最適:乾燥気候または温帯気候における大規模な保管。
• 主な利点:大口径でもコスト効率が高い。ただし、雨水を処理するには、複雑で連結された排水システムが必要です。

3. 技術的な比較: IFR と EFR

4. 規制および技術基準

• API 650:溶接式地上貯蔵タンクの主要規格 (アメリカ石油協会)。付録 C および H浮力の計算、シール材、構造上の荷重制限など、浮き屋根の要件を具体的に定義します。
• 環境に関する義務:現代の ESG (環境、社会、ガバナンス) 目標により、VOC の逃散排出に伴う罰金を回避するために、製油所やターミナルでは浮き屋根、特に IFR の使用がほぼ義務付けられています。

5. よくある質問（FAQ）

浮き屋根のタンクが固定屋根のタンクよりも「安全」であると考えられるのはなぜですか?

貯蔵タンクにおける主な危険は、ヘッドスペース内に可燃性の蒸気と空気の混合物が形成されることです。フローティングルーフは液体の上に直接置くことで蒸気空間を完全に排除し、火災や爆発のリスクを大幅に軽減します。

既存の固定屋根タンクを浮き屋根タンクに改造できますか?

はい。これは一般的な改造プロセスです。多くの場合、モジュール式のアルミニウム製内部浮き屋根が既存のタンクシェルの内側に取​​り付けられます。これにより、タンク全体を交換する必要がなく、フローティングルーフの環境面と安全面での利点が得られます。

リムシールが劣化したらどうなるのでしょうか？

リムシールが故障または劣化すると、タンクから大気中に VOC が放出され始めます。これは重大な規制違反であり、安全上のリスクです。シールの完全性を監視し、シールがタンクシェルと継続的に接触していることを確認するには、定期検査 (通常は年に 1 回) が必要です。

IFR と EFR のどちらを選択するかは、製品の変動性と地域の気候条件によって決定されます。ほとんどの最新のターミナルおよび製油所アプリケーションでは、内部浮き屋根 (IFR)優れた排出制御とメンテナンス要件の軽減により好まれていますが、外部浮き屋根 (EFR)タンクは、制御された気候下での大規模かつ低揮発性の貯蔵のための費用対効果の高いソリューションであり続けます。デザインが以下に準拠していることを常に確認してくださいAPI650構造および安全性の準拠に関する規格。
